SATEL
Achtung: Hat der Errichter die globale Option G
Anzeigemodus (Taste
Unabhängig vom ausgewählten Modus können auf dem Display beim Auftreten bestimmter
Ereignisse folgende Informationen angezeigt werden:
– Zeitverzögerung zur automatischen Scharfschaltung;
– Countdown für Eingangszeit;
– Countdown für Ausgangszeit;
– Alarm von der Linie – die Meldung enthält den Namen der Linie, die den Alarm
ausgelöst hat, und wird bis zur Löschung des Alarms angezeigt (im Falle eines Alarmes
von mehreren Linien werden alle 2 Sek. weitere Alarmmeldungen angezeigt – mit den
Tasten
– Alarm im Bereich – die Meldung enthält den Namen des Bereichs, in dem der Alarm
stattfand, und wird bis zur Löschung des Alarms angezeigt (bei einem Alarm in beiden
Bereichen werden alle 2 Sek. Alarmmeldungen vom ersten und vom zweiten Bereich
angezeigt – mit den Tasten
– Sabotage, der Service muss gerufen werden – die Meldung wird solange angezeigt, bis
der Störungsspeicher von einer Person, die Zugang zum Service hat, gelöscht wird
(siehe: Beschreibung der Betreiberfunktion 7. S
Achtung: Falls der Errichter die globale Option G
Sabotagemeldungen nicht angezeigt.

6.2 LEDs zur Anzeige des Linienzustandes [VERSA-LED-GR]

Achtung: Falls der Errichter die globale Option G
Linienzustand durch die LEDs am Bedienteil VERSA-LED-GR erst nach Eingabe
des Kennwortes und Betätigung der Taste
Die 30 nummerierten LEDs am Bedienteil VERSA-LED-GR signalisieren den Linienzustand
im System. Bei der Benutzung der Betreiberfunktionen werden durch die LEDs zusätzliche
Informationen, abhängig von gewählter Funktion, überwiesen.

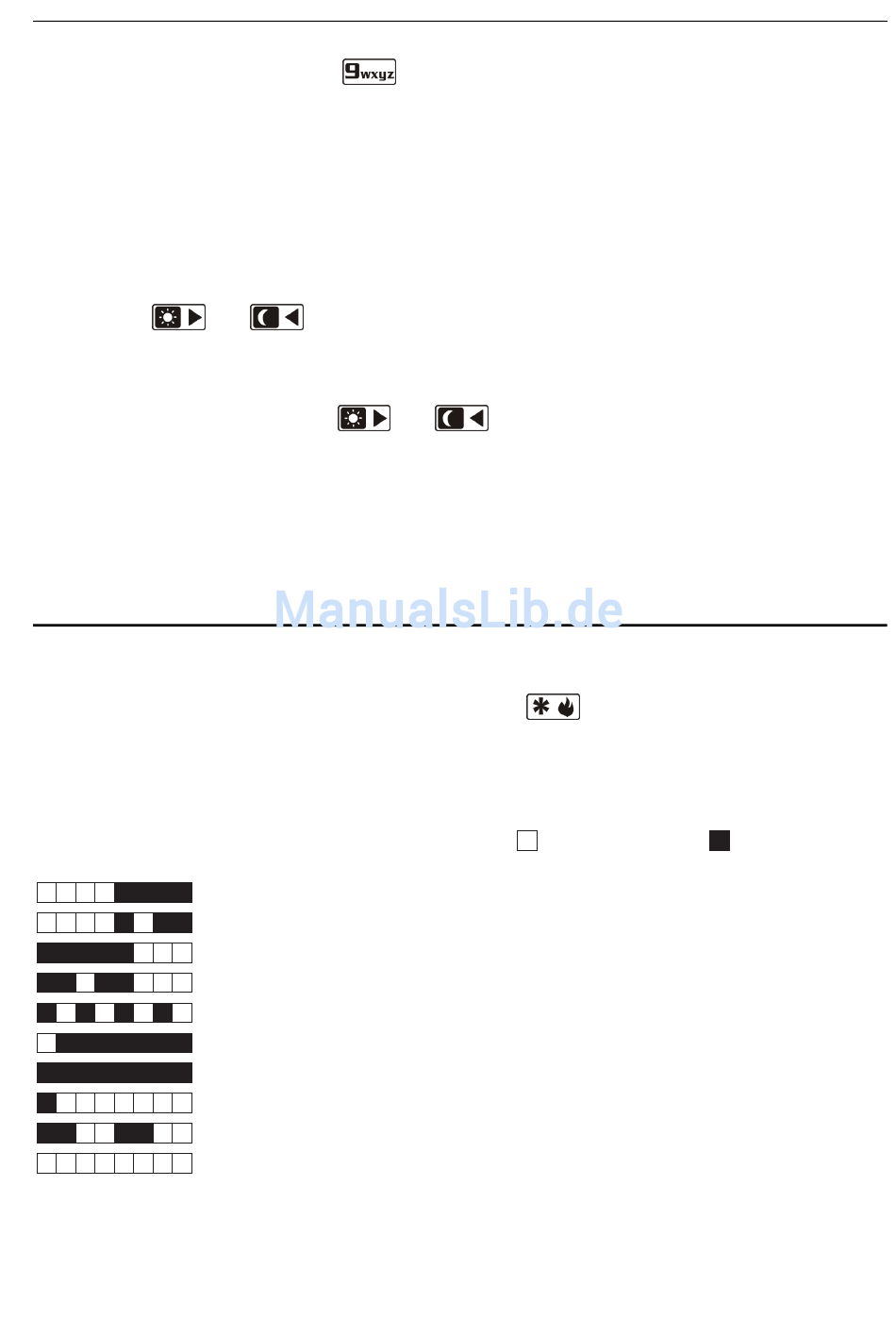

Darunter wurden grafisch die Signalisierungsarten des Linienzustandes mit Hilfe der LED
präsentiert. Jedes Beispiel umfasst ca. 2 Sekunden (
Die Beispiele der Zustände sind nach ihrer Priorität geordnet:
– Linie zeitweilig gesperrt (im Scharfzustand nicht angezeigt),
– Linie dauerhaft gesperrt (im Scharfzustand nicht angezeigt),
– lange Linienverletzung (im Scharfzustand nicht angezeigt),
– keine Linienverletzung (im Scharfzustand nicht angezeigt),
– Linie, die den Alarm als erste ausgelöst hat,
– Liniensabotage (Linie Typ 2EOL),
– Linie verletzt,
– Sabotagespeicher (Linie Typ 2EOL),
– Alarmspeicher,
– Linie im Normalzustand.
Die LEDs zeigen außerdem die Eingangs- und Ausgangszeitverzögerung in den Bereichen
(der erste Bereich – LEDs 1-15; der zweite Bereich – LEDs 16-30). Leuchtende LEDs
(Ausgangszeit) oder blinkende LEDs (Eingangszeit) signalisieren, wie viel Zeit zum Ende der
Zeitverzögerung geblieben ist. Einzelne LED erlischt nach 2 Sek. Falls der Betreiber eine
und können Sie die Meldungen durchblättern);
VERSA
2 aktiviert, dann ist das Umschalten in
RADE
) nicht möglich.
und können Sie die Meldungen durchblättern);
YSTEMZUSTAND
2 aktiviert hat, werden die Alarm- und
RADE
RADE
– LED erloschen;
).
2 aktiviert hat, dann wird der
angezeigt.
– LED leuchtet).
