5.2.2
Montage Brenner

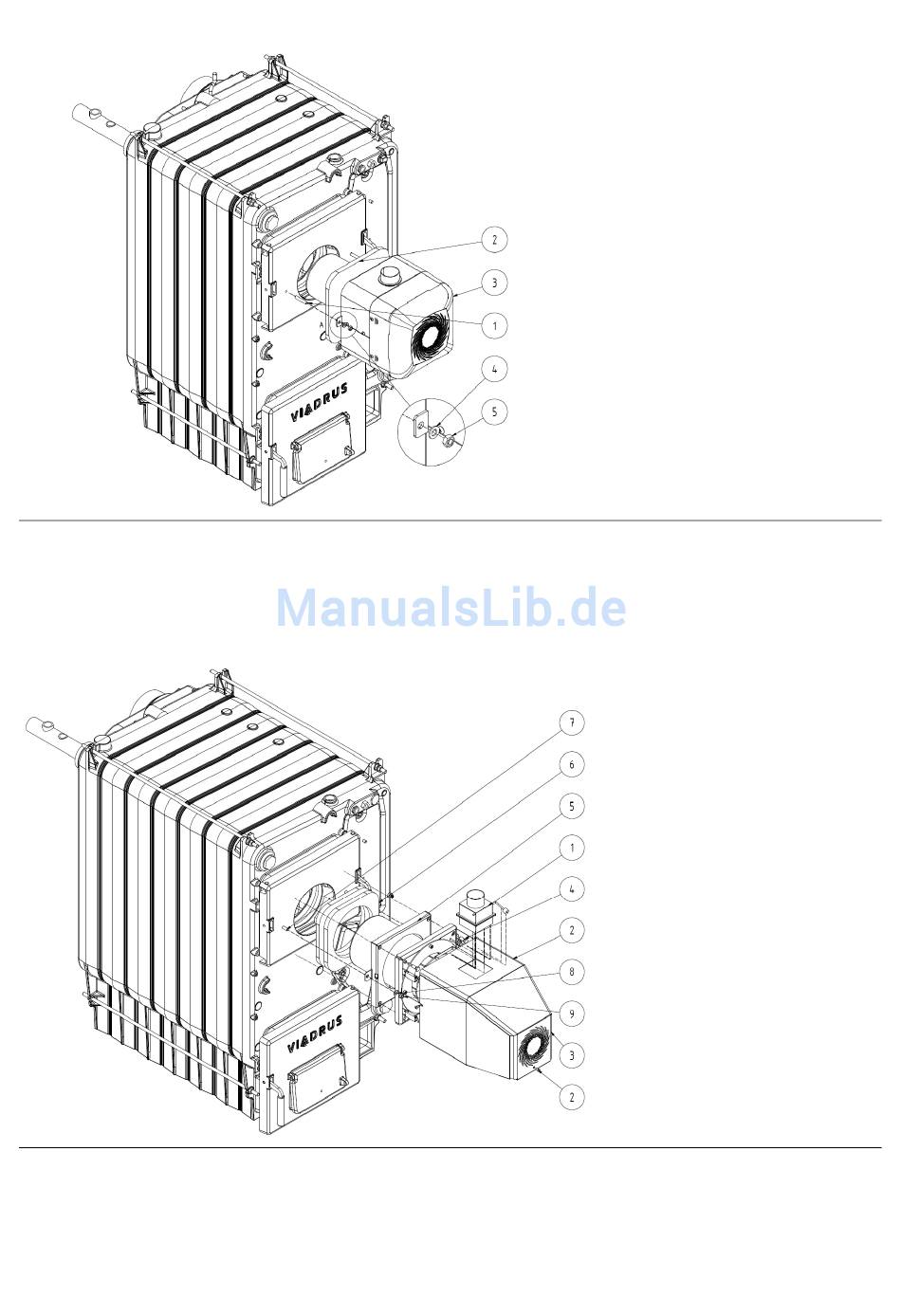

Abb. Nr. 9
Brennermontage
1.
Laut Abb. Nr. 9 an Beschickungstür 2 Stück Gewindeschrauben M8 x 35 (1) montieren.
2.
An den Brenner (3) Brennerdichtung (2) aufsetzen und das ganze Komplett auf die Gewindeschrauben aufsetzen.
3.
Brenner mit 2 Stück Unterlegscheiben 8,4 (4) und Muttern M8 (5) sichern.
Montage Brenner Revo 44
5.2.3
Abb. Nr. 10
Montage Brenner Revo 44
1.
Laut Abb. Nr. 10 an Beschickungstür 2 Stück Gewindeschrauben M8 x 20 (2) montieren.
2.
3 Schrauben (Innensechskant) M5 x 10 (2) lösen, oberen Teil des Brenners (1) demontieren.
3.
Abdeckblech des Brenners demontieren (3).
4.
Brenner mit Brennerflansch zusammenschrauben mittels 4 Stück M8 x 20 (4) Schrauben.
5.
Abdeckblech des Brenners zurückmontieren und den oberen Teil aufsetzen.
6.
An den Brenner die Brennerdichtung (6) aufsetzen und das ganze Komplett auf die Gewindeschrauben aufsetzen M8 x 20 (7).
7.
Brenner mit 2 Stück Unterlegscheiben 8,4 (8) und Muttern M8 (9) sichern.
11
1.
Schraube M8 x 35
2.
Dichtung Brenner
3.
Brenner PellasX
4.
Scheibe 8,4
5.
Mutter M8
1.
Oberen Teil des Brenners
2.
Schraube M5 x 10
3.
Abdeckblech
4.
Schraube M8 x 20
5.
Brennerflansch
6.
Dichtung Brenner
7.
Gewindeschrauben M8 x 20
8.
Scheibe 8,4
9.
Mutter M8
