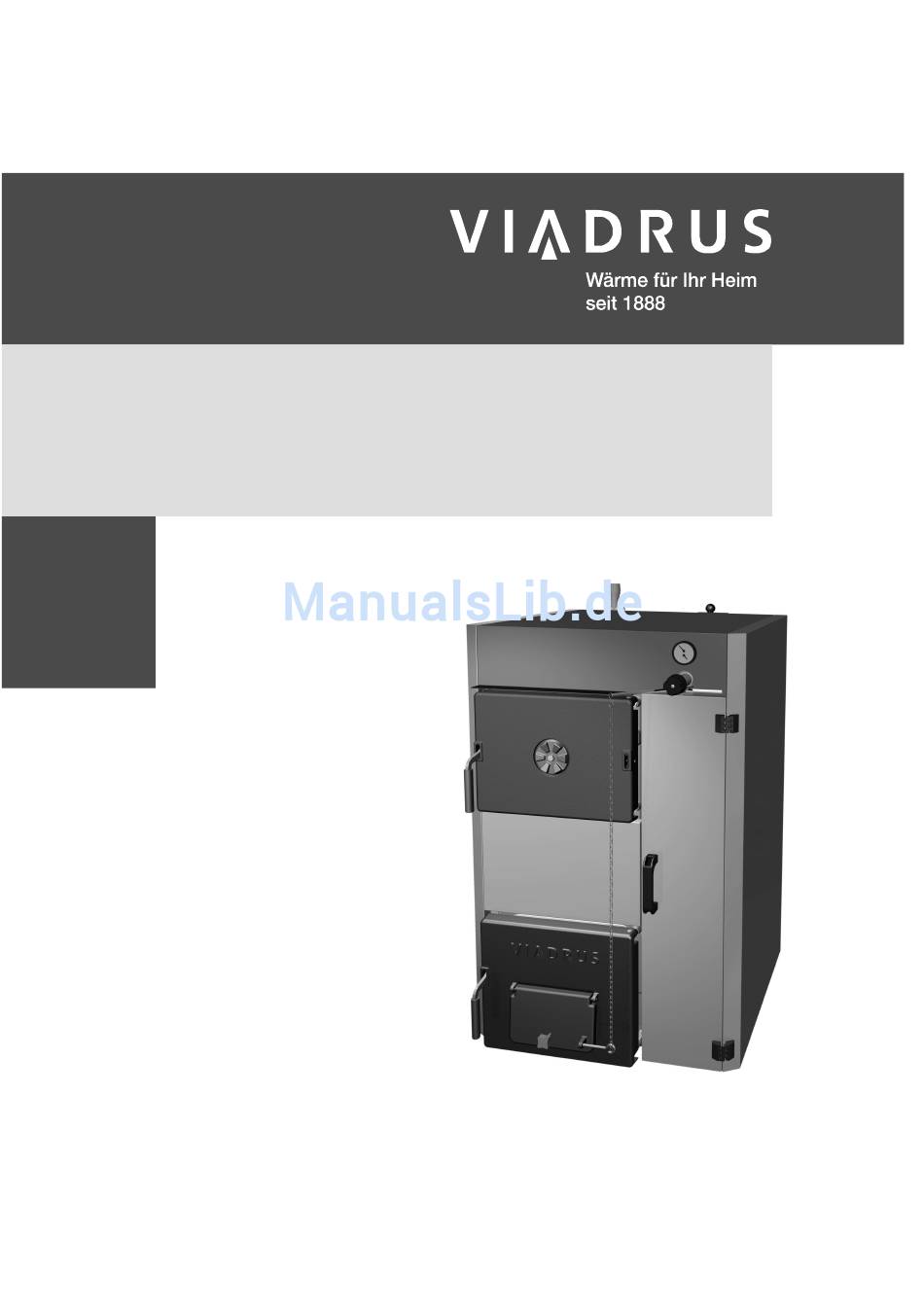

- Seite 1 VIADRUS HERCULES U28 Bedienungsanleitung und Installation des Kessels DE_2014_38...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Technische Informationen .......................... 3 Anwendung ............................3 Vorteile des Kessels ..........................3 Technische Kesseldaten ........................4 Hauptabmessungen des Kessels ......................5 Montageanleitung ............................7 Konstruktion des Kessels ........................7 Vorschriften und Richtlinien ........................ 7 Plazierungsmöglichkeiten ........................7 Sicherheitsabstand von brennbaren Stoffen: ..................... 8 Lieferung und Zubehör ........................ -
Seite 3: Technische Informationen
Sehr geehrter Kunde, wir danken Ihnen für den Kauf des universellen Kessels VIADRUS HERCULES U28 und das dadurch der Fima VIADRUS a.s. entgegengebrachte Vertrauen. Lesen Sie bitte zuerst diese Bedienungsanleitung durch, damit Sie gleich von Anfang an korrekt mit Ihrem neuen Erzeugnis umgehen (insbesondere Kapitel Nr. 3.1 – Bedienung des Kessels durch den Benutzer, Kapitel Nr. -
Seite 4: Technische Kesseldaten
Technische Kesseldaten Tab. Nr. 1 Abmessungen, technische Parameter Gliederanzahl Kesselklasse laut EN 303 - 5 Inhalt des Brennstoffschachtes 45,6 61,9 78,2 94,9 Wasserinhalt 52,6 71,7 81,3 Gewicht Tiefe der Verbrennungskammer Rauchstutzendurchmesser Kesselabmessungen: Höhe x Breite 1165 x 695 Tiefe L 1053 1164 Abmessungen der Füllöffnung... -
Seite 5: Hauptabmessungen Des Kessels
Tab. Nr. 3 Technische Parameter – Brennstoff Steinkohle Körnigkeit: 20 – 40 mm, Brennstofffeuchtigkeit max. 15 % Heizwert: 26 - 29 MJ. kg Gliederanzahl Nennwärmeleistung Brennstoffbedarf bei kg.h 3,15 Nennwärmeleistung Heizwert MJ.kg 24,2 Verbrennungsdauer bei Nennleistung Rauchgastemperatur am Austritt bei °C 243 –... - Seite 6 Vorderglied 13 Thermomanometer Mittelglied 14 Zugregulator Mittelglied ohne untere Leiste 15 Eingangswasserrohr Hinterglied 16 Füll- und Auslasshahn Heiztür (mit Rosette der Primärluft) 17 Ausgangswasserrohr Putzdeckel lange 18 Zweiwegesicherheitsventil DBV 1 - 02 Putzdeckel 19 Sicherungsventil Kipprost 20 Kleiner Aschenkasten mit Aschenfallklappe (mit Drosselventil der verschiebbarer Abdeckung (Tertiärluft) sekundären Luft)
-
Seite 7: Montageanleitung
Montageanleitung Konstruktion des Kessels Den Hauptbestandteil des Kessels bildet der gusseiseren Gliederkessel aus Grauguss, der gemäß Norm EN 1561, in Qualität 150 hergestellt ist. Die Druckteile des Kessels entsprechen den Festigkeitsanforderungen laut Norm EN 303-5. Der Kesselkörper besteht aus Gliedern, die mittels angepresster Kesselnippel mit einem Durchmesser von 56 mm verbunden und mit Ankerschrauben gesichert sind. -
Seite 8: Plazierungsmöglichkeiten
Plazierungsmöglichkeiten Die Platzierung des Kessels im Wohnraum (inkl. der Korridore) ist verboten! Bei der Installation und Kesselbenutzung müssen alle Forderungen ČSN 06 1008 eingehalten werden. In den Raum, in dem der Kessel installiert wird, muss die ständige Luftzufuhr für Verbrennung und Lüftung gesichert werden. - Seite 9 Plazierung des Kessels in Hinblick auf den erforderlichen Manipulationsraum: − Grundmilieu AA5 / AB5 laut ČSN 33 2000-1 ed. 2 − vor dem Kessel muss ein Manipulationsraum von minimal 1000 mm vorgesehen werden − minimale Entfernung zwischen dem hinteren Teil des Kessels und der Wand muss 400 mm betragen −...
-
Seite 10: Lieferung Und Zubehör
Lieferung und Zubehör Der Kessel wird gemäß Bestellung so geliefert, dass auf der Palette der komplette Kesselkörper plaziert ist; an der Seite ist der verpackte Kesselmantel befestigt. Das Zubehör befindet sich im Innern des Kesselkörpers, das nach Öffnen der Heiztür zugänglich ist. Der Kessel ist in einer Transportverpackung verpackt und während des Transports darf er nicht umgekippt werden. - Seite 11 Auf Wunsch (ist nicht Bestandteil der Lieferung): • Filter 3/4“ – bei Lieferung mit dem Zweiwegesicherheitsventil DBV 1 - 02 Empfohlen Zubehör für die Verbrennung von Zusatzholzbrennstoff (ist nicht Bestandteil der Lieferung): 4 Gl. 5 Gl. 6 Gl. 7 Gl. •...
-
Seite 12: Montagevorgehen
Montagevorgehen 2.5.1 Installation des Kesselkörpers 1. Den Kesselkörper auf einen Sockel (Unterlage) aufstellen. 2. In den Körper am Austritt aus dem System ein Anschlussrohr G 1 1/2“, das über eine lösbare Verbindung an das Heizsystem angeschlossen werden muss. 3. In den Körper am Eintritt in den Kessel ein Anschlussrohr G 1 1/2“, das über eine lösbare Verbindung an das Heizsystem angeschlossen werden muss.. - Seite 13 11. In das Manteloberteil das Thermomanometer einsetzen. Die Kapillare des Manometers in das Rückventil einschrauben und die Kapillare des Thermometers in die Aufnahme einlegen und diese mit der Feder der Kapillare sichern. 12. Das Manteloberteil (3) mit Isolierung auf die Mantelseitenteile (1 und 2) aufsetzen. Auf die Zugstange der Rauchsteuerung die Plastikkugel M10 aufschrauben.
- Seite 14 Linkes Mantelseitenteil mit Isolierung (2 St. 10 Mantelkonsole (4 St. Mutter M10, 4 St. Verbindungsdorn, 2 St. Schraube M5 x 12, 2 Unterlage 10,5) St. Unterlage 5,3) 11 Kleiner Aschenkasten Rechtes Mantelseitenteil mit Isolierung (2 St. 12 Plastikkugel M10 Verbindungsdorn, 2 St. Schraube M5 x 10, 2 13 Zugstangenkonsole St.
- Seite 15 Abb. Nr. 9 Kesselummantelung Bem.: Vor der Feuerbeschickung muss mit Hilfe der Zugstange die Rauchbetätigung der Trennwand des Rauchaufsatzes geöffnet werden, dadurch werden die Rauchgase durch die Überbrückungsöffnung in den Schornstein abgeführt.
-
Seite 16: Art Der Platzierung Des Seitenrostes Im Kessel
2.5.3 Art der Platzierung des Seitenrostes im Kessel Rostanguss des Gliedes Abb. Nr. 10 Lage des Seitenrostes im Kessel Der Seitenrost wird in den Kessel ungefähr unter dem Winkel 45 ° zwischen 4 und 5 Rostanguss des Gliedes platziert, siehe Detail Abb. Nr. 10. - Seite 17 Kessel 4 Gl. Kessel 5 Gl. Kessel 6 Gl. Kessel 7 Gl. Seitenrost 4 Gl. Seitenrost 5 Gl. Zusatzseitenrost Abb. Nr. 11 Platzierung der Seitenroste in den einzelnen Kesselgrößen (Brennstoff Kohle) Die Seitenroste dienen zur Brennstoffverbrennung von Kohle. Bei der Verbrennung von Zusatzholzbrennstoff müssen diese Roste aus dem Kessel herausgenommen werden.
-
Seite 18: Änderung Der Öffnungsrichtung Der Heiztür
2.5.4 Änderung der Öffnungsrichtung der Heiztür 1. Das obere Mantelteil (13) anheben. 2. Die Heiztür (1) durch Herausziehen von 2 St. Zapfen der Tür (7) demontieren. 3. 2 St. Schrauben M10 x 55 (4) inkl. 2 St. Muttern M10 (5) und 2 St. Unterlagen 10,5 (6) in die Angüsse auf der linken Seite versetzen. -
Seite 19: Befüllen Des Heizsystems Mit Wasser
2.5.6 Befüllen des Heizsystems mit Wasser Die Härte des Wassers muss der Norm ČSN 07 7401 entsprechen. Entspricht die Wasserhärte nicht den Anforderungen, ist es unerläßlich das Wasser gemäß Kap. Nr. 2.2 aufzubereiten. Heizsysteme mit offenem Expansionsbehälter gestatten den direkten Kontakt des Heizwassers mit der Atmosphäre. - Seite 20 Abb. Nr. 13 Rosette der Heiztür für die Zufuhr von Primärluft Die Rosette im hinteren Kesselteil bleibt geschlossen. Im Fall von Rauch, der aus dem Schornstein herausgeht, ist es möglich, die Rosette etwas zu öffnen, und damit mehr tertiäre Luft in den Kessel einzulassen.
-
Seite 21: Einrichtung Zur Ableitung Der Überflüssigen Wärme - Nachkühlschleife
Einrichtung zur Ableitung der überflüssigen Wärme - Nachkühlschleife Das Zweiwegesicherheitsventil DBV 1 - 02 dient zur Ableitung der Überschusswärme für den Fall, dass es zur Überschreitung der Wassertemperatur im Kessel über 95 °C kommt. Im Fall, dass das System durch das Zweiwegesicherheitsventil DBV 1 - 02 ausgestattet ist und zur Überhitzung vom Kessel zukommt (Ausgangswassertemperatur ist größer als 95°C), schafft die das Zweiwegesicherheitsventil den Umlauf vom Kaltwasser und das für die Zeit, bis die Temperatur unter die... - Seite 22 nach der Inbetriebnahme des Ventils die Kesselkühlung sichert. An der Kaltwasserzuführung muss ein Filter zum Auffangen der mechanischen Unreinheiten montiert werden. An der Stelle „B“ (siehe Abb. Nr. 15) wird die Rohrleitung angeschlossen, die lt. Abb. Nr. 16 in den Rücklauf des Heizsystems in der Nähe des Kessels geführt wird.
-
Seite 23: Einrichtung Zur Wärmeableitung - Akkumulationsbehälter
Einrichtung zur Wärmeableitung – Akkumulationsbehälter Im Fall, dass der geforderte Inhalt größer als 300 l ist, empfehlen wir einen Akkumulationsbehälter anzuordnen. Berechnung des minimalen Inhalts des Speicheraustauschers: = 15T (1-0,3 x (Q Inhalt des Akkumulationsbehälters in l Nennwärmeleistung in kW Brenndauer in h Wärmebelastung der Gebäude in kW geringste Wärmeleistung in kW... - Seite 24 Anheizen 1. Die Wassermenge im Heizsystem am Thermomanometer kontrollieren. 2. Absperrarmaturen zwischen dem Kessel und Heizsystem öffnen. 3. Den Rost und Aschenkasten reinigen. 4. Das Schließen der Trennwand des Rauchaufsatzes kontrollieren (zwischen der Aufsetzfläche dürfen keine Kohlenstücke, Asche, Ruß sein). 5.
-
Seite 25: Kesselreinigung - Wartung
Dunkler Rauch aus dem Schornstein signalisiert eine nicht geschlossene Trennwand des Rauchaufsatzes oder den Mangel an tertiärer Luft. Eine große Menge an tertiärer Luft hat die Auskühlung der Abgase zur Folge und damit die Senkung des Kesselwirkungsgrads. Die vollkommene Schließung der Rosette der Heiztür kann ebenfalls dunklen Rauch aus dem Schornstein und die Teerung des Kessels zur Folge haben. -
Seite 26: Wichtige Hinweise
4. Soweit es bei der Verwendung von Brennstoffen mit größerer Gasentwicklung zu Teerabsetzungen an den Wänden des Verbrennungsraumes kommt, entfernen wir sie mit einer Kratze oder durch Ausbrennen mit trockenem Hartholz mit der Kesselführung auf max. Arbeitstemperatur bei geöffneter Trennwand des Rauchaufsatzes. 5. -
Seite 27: Anweisung Zur Entsorgung Des Erzeugnisses Bei Erreichen Der Lebendsdauer
Bei Nichteinhaltung dieser Bedingungen besteht kein Anspruch auf Garantiereparaturen. Anweisung zur Entsorgung des Erzeugnisses bei Erreichen der Lebendsdauer VIADRUS a.s. ist Vertragspartner der Firma EKO–KOM a.s. mit der Kundennummer F00120649. Die Verpackungen erfüllen die Anforderungen der Norm EN 13427. Verpackungen empfehlen wir wie folgt zu entsorgen:... -
Seite 28: Garantie- Und Mängelhaftung
Der Benutzer ist verpflichtet, die Inbetriebnahme einer Montagefachfirma anzuvertrauen und die Mängelbeseitigung nur von einer vertraglichen Fachserviceorganisation durchführen zu lassen, die vom Kesselhersteller VIADRUS a.s. akkreditiert ist, ansonsten ist die Garantie für die einwandfreie Funktion des Kessels ungültig. Die „Qualitäts- und Komplettheitsbescheinigung des Kessels VIADRUS U28”... -
Seite 29: Anhang Zum Garantieschein Für Den Kunden - Benutzer
Anhang zum Garantieschein für den Kunden - Benutzer Eintragungen über die durchgeführten Garantie- und Nachgarantiereparaturen Vertragliche Datum der Unterschrift Durchgeführte Tätigkeit Servicefirma Eintragung des Kunden (Unterschrift, Stempel) - Seite 32 VIADRUS HERCULES U28 VIADRUS a.s. Bezručova 300 | 735 81 Bohumín telefon: 596 083 050 | fax: 596 082 822 mail: info@viadrus.cz | www.viadrus.cz...
