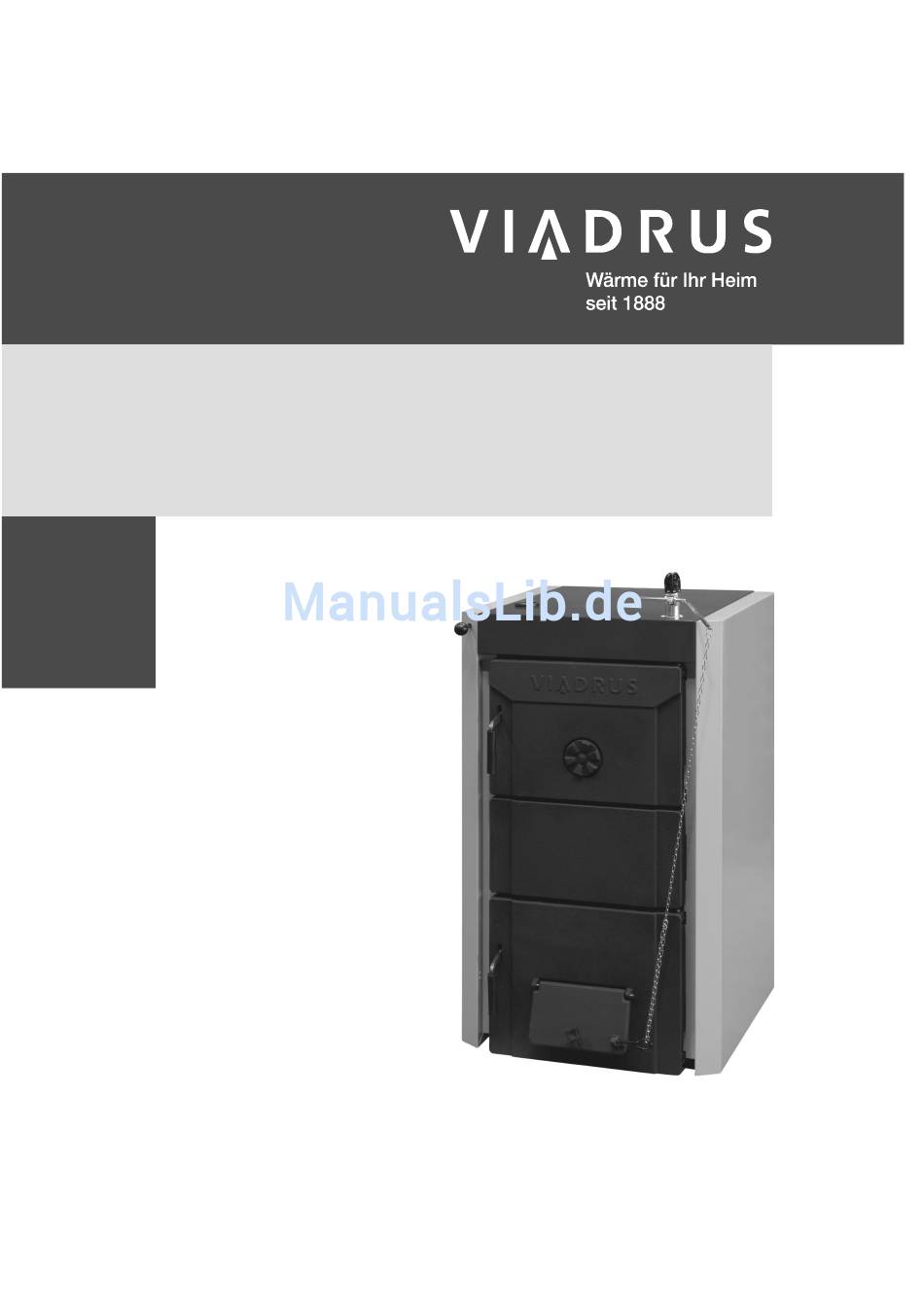

- Seite 1 VIADRUS HERCULES U 26 Bedienungsanleitung und Installation des Kessels DE_2014_21_model 2010...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anwendung und Vorteile des Kessels ......................3 Technische Daten des Kessels ........................3 Beschreibung der Konstruktion ........................8 Konstruktion des Kessels ........................8 Regel- und Sicherheitselemente ......................8 Einrichtung für den Abfuhr von überlässiger Wärme ................ 11 Einrichtung zur Wärmeableitung – Akkumulationsbehälter .............. 14 Plazierung und Installierung ........................ -
Seite 3: Anwendung Und Vorteile Des Kessels
Sehr geehrter Kunde wir danken Ihnen für den Kauf des universellen Kessels VIADRUS HERCULES U 26 und das damit der Firma VIADRUS a.s. entgegengebrachte Vertrauen. Lesen Sie sich bitte diese Bedienungsanleitung durch, damit Sie gleich von Anfang an korrekt mit Ihrem neuen Erzeugnis umgehen (insbesondere Kapitel Nr. 7 –... - Seite 4 Tab. Nr. 2 Abmessungen, technische Parameter – Brennstoff Koks Körnigkeit 24 – 60 mm, Brennstofffeuchtigkeit max. 15 % Heizwert: 26 - 30 MJ.kg Gliederanzahl Nennleistung 22,5 37,5 43,5 Brennstoffbedarf bei Nennleistung kg/h 2,43 3,64 4,86 6,07 7,04 8,09 9,07 10,2 Minimale Leistung 11,3 18,5...
- Seite 5 výkon kotle [kW] Nennleistung (kW) Bild. Nr. 1 Hydraulischer Verlust des Kesselkörpers 7 - 8 Wirksame Kaminhöhe [m] Účinná výška komínu [m] Bild. Nr. 2 Bemessung des Kamindurchmessers...
- Seite 6 Gliederanzahl 1087 Bild Nr. 3a) Anschlussabmessungen des Kessels VIADRUS HERCULES U 26 3 – 7 Glied.
- Seite 7 Gliederanzahl 1053 1164 1198 1309 1420 Bild Nr. 3b) Anschlussabmessungen VIADRUS HERCULES U 26 8 – 10 Glied.
-
Seite 8: Beschreibung Der Konstruktion
Beschreibung der Konstruktion Konstruktion des Kessels Den Hauptbestandteil des Kessels bildet der gusseiserne Gliederkesselkörper, der gemäß Norm EN 1561, Qualität 150 aus Grauguss hergestellt ist. Die Druckteile des Kessels entsprechen den Festigkeitsanforderungen laut: EN 303-5 Heizkessel – Teil 5: Heizkessel für feste Brennstoffe, hand – und automatisch beschickte Feuerungen, Nenn –... - Seite 9 25. Durchführungshülse HEYCO 11. Heizwasserstift 26. Durchführungshülse schräge 12. Abzugsstutzen 27. Plastkugel M10 13. Rückwasserflansch 28. Aufkleber der Betätigung der Rauchklappe 14. Einlass- und Auslasshahn 15. Gesenkte Konsole Bild Nr. 4a) Zusammenstellung des Kessels VIADRUS HERCULES U 26 3 – 7 Glied.
- Seite 10 29. Drosselventilkonsole für linkes Hinterglied 14. Einlass- und Auslasshahn 30. Drosselventil für Hintergleid 15. Gesenkte Konsole 31. Drosselventilachse für Hinterglied 16. Manteloberteil mit Isolierung 32. Drosselventilkonsole für rechtes Hinterglied Bild Nr. 4b) Zusammenstellung des Kessels VIADRUS HERCULES U 26 8 – 10 Glied.
-
Seite 11: Einrichtung Für Den Abfuhr Von Überlässiger Wärme
3 – keramische Einlage (3 – 10 Glied..) 4 – Zusatzrost (3 – 10 Glied.) Bild Nr. 4c) Kesselschema VIADRUS HERCULES U 26 – Platzierung der Ergänzungsausstattung Einrichtung für den Abfuhr von überlässiger Wärme Der Nachkühlumlauf oder das Zweiwegesicherheitsventil DBV 1 - 02 dient zur Ableitung der Überschusswärme für den Fall, dass es zur Überschreitung der Wassertemperatur im Kessel über... - Seite 12 Im Fall, dass das System durch das Zweiwegesicherheitsventil DBV 1 - 02 ausgestattet ist und zur Überhitzung vom Kessel zukommt (Ausgangswassertemperatur ist größer als 95°C), schafft die das Zweiwegesicherheitsventil den Umlauf vom Kaltwasser und das für die Zeit, bis die Temperatur unter die Limittemperatur nicht senkt.
- Seite 13 abgelassen. Beim Absinken der Temperatur unter die Limittemperatur wird gleichzeitig das Auslass- und das Einlassventil geschlossen. ACHTUNG! Es ersetzt nicht das Sicherheitsventil. Im Fall der Reagierung der Zweiwegesicherheitsanlage, wenn es zum Zulassen von Wasser kommen kann, die nicht ČSN 077401 entspricht, ist es notwendig, das Wasser im System so zu regeln, dass es der Norm wieder entspricht.
-
Seite 14: Einrichtung Zur Wärmeableitung - Akkumulationsbehälter
Einrichtung zur Wärmeableitung – Akkumulationsbehälter Im Fall, dass der geforderte Inhalt größer als 300 l ist, empfehlen wir einen Akkumulationsbehälter anzubringen. Berechnung des geringsten Inhalts des Speicheraustauschers: = 15T (1-0,3 x (Q Inhalt des Akkumulationsbehälters in l Wärmebelastung der Gebäude in kW Nennwärmeleistung in kW geringste Wärmeleistung in kW Brenndauer in h... -
Seite 15: Plazierungsmöglichkeiten
Plazierungsmöglichkeiten Die Platzierung des Kessels im Wohnraum (inkl. der Korridore) ist verboten! Im Raum, in dem der Kessel installiert wird, muss eine ständige Luftzufuhr zur Verbrennung und die eventuelle Lüftung gesichert werden. Bei der Installation und Kesselbenutzung müssen alle Forderungen ČSN 06 1008 eingehalten werden. - Seite 16 Tab. Nr. 5 Klasse der Feuerreaktion Beispiele von Baustoffen und –Erzeugnissen, die in die Klasse der Feuerreaktion Klasse der Feuerreaktion eingestuft werden (Auswahl aus EN 13501-1+A1) A1– feuerbeständig Granit, Sandstein, Beton, Ziegel, keramischer Belag, Mörtel, feuerfester Verputz,..A2 – schwer-entflammbar Akumin, Isoumin, Heraklit, Lignos, Platten aus Basaltfilz, Platten aus Glasfasern,..
-
Seite 17: Lieferung Und Montage
Lieferung und Montage Lieferung und Zubehör Der Kessel wird gemäß Bestellung so geliefert, dass auf der Palette der komplette Kesselkörper plaziert ist; an der Seite ist der verpackte Kesselmantel befestigt. Das Zubehör befindet sich im Innern des Kesselkörpers, das nach Öffnen der Heiztür zugänglich ist. Der Kessel ist in einer Transportverpackung verpackt und während des Transports darf er nicht umgekippt werden. -
Seite 18: Montagevorgehen
Auf Wunsch (ist nicht Bestandteil der Lieferung): • Filter 3/4“ – bei Lieferung mit das Zweiwegesicherheitsventil DBV 1 - 02 Die Kesselausstattung, die als „Ergänzende Ausstattung, Notwendiges Zubehör und auf Wunsch“ bestellt wird, ist nicht im Grundpreis des Kessels enthalten. Montagevorgehen 5.2.1 Montage des Rauchaufsatzes (nur für die Größe 8 –... - Seite 19 Den Zugregler in die Öffnung im Oberteil des vorderen Glieds schrauben. Der Einstellvorgang des Zugreglers des Kessels ist in der Anleitung angeführt, die dem zugehörigen Regler beigelegt ist. Für die Größe 8 – 10 Gl. zwei Zugregler laut Bild. Nr. 4 anschrauben. Die Gewindeöffnung JS 6/4“...
-
Seite 20: Montage Der Mäntel
5.3.3 Montage der Mäntel Den Mantel aus der Kartonverpackung nehmen. Auf die Gewinde der oberen Ankerschrauben 2 Stck. gesenkte Konsolen (1) aufsetzen und sie mit 4 Stck. Muttern M10 (3) und 4 Stck. Unterlegscheiben 10,5 (2) anschrauben - (siehe Bild Nr. 13). Gesenkte Konsole (2 Stck.) Unterlegscheibe 10,5 Mutter M10... - Seite 21 Das rechte Mantelseitenteil (1) mit 2 Stck. Federhalter (2) bestücken, dann die Isolierung einlegen (siehe Bild Nr. 14). Den Mantel auf die unteren Ankerschrauben aufsetzen und den oberen Teil mit den gesenkten Konsolen mittels 2 Stck. Schrauben M5 x12 und 2 Stck. Unterlegscheiben 6,4 verbinden (siehe Bild Nr.
-
Seite 22: Montage Der Zugstange Der Rauchklappenbetätigung
1. Rechtes Mantelseitenteil 7. Zugregler 2. Unterlegscheibe 5,3 8. Thermomanometer 3. Schraube M5 x 10 9. Manteloberteil 4. Linkes Mantelseitenteil 10. Mantelhinterteil 5. Schraube M5 x 10 11. Schraube ST 4,2 x 9,5 6. Unterlegscheibe 5,3 Bild Nr. 17 Kesselummantelung 5.2.4 Montage der Zugstange der Rauchklappenbetätigung Nach Bild Nr. -
Seite 23: Zugregler
Rauchaufsatz mit Rauchklappe Drosselventilschraube Zugstange der Rauchklappenbetätigung Hängestift Splint 2,5 x 32 Hebel des Zugstangenreglers Plastkugel M10 Kette Aukleber der Rauchklappenbetätigung Bild Nr. 18 Rauchklappenbetätigung 5.2.5 Zugregler Der Einstellungsablauf des Kesselzugreglers ist in der Anleitung angeführt, die dem entsprechenden Regler beigelegt wird. -
Seite 24: Inbetriebnahme
Inbetriebnahme Die Inbetriebnahme des Kessels darf nur eine zur Durchführung dieser Tätigkeiten berechtigte Fachmontagefirma vornehmen. Kontrolltätigkeit vor Inbetriebnahme Vor Inbetriebnahme des Kessels ist es erforderlich folgendes zu überprüfen: Füllung des Heizungssystems mit Wasser (Kontrolle des Thermomanometers) und Dichtheit des Systems Anschluss an den Schornstein –... -
Seite 25: Wichtige Hinweise
Auf das angebrannte Holz eine geringere Schicht des Hauptbrennstoffs legen. Nach dessen gutem Anbrennen weiteren Brennstoff bis an die Unterkante der Heiztür nachlegen und den Brennstoff auf der gesamten Kesseltiefe zur einer gleichmäßigen Schicht ausgleichen. 10. Sobald der Brennstoff in dunkelrote Glut übergeht, die Drosselklappe der Heiztür für die Zuleitung der Sekundärluft an der Heiztür halb öffnen. -
Seite 26: Wartung
7. Es ist verboten bei der Betreibung des Kessels denselben zu überheizen. 8. Auf den Kessel und in einem Abstand von ihm, der geringer als der Sicherheitsabstand ist, dürfen keine Gegenstände aus brennbarem Material gelagert werden. 9. Beim Herausnehmen der Asche aus dem Kessel dürfen sich in einer Entfernung von minimal 1500 mm von demselben keine brennbaren Stoffe befinden. -
Seite 27: Anweisungen Zur Entsorgung Des Erzeugnisses Bei Erreichung Der Lebensdauer
Der Benutzer ist verpflichtet die Inbetriebnahme einer Montagefachfirma anzuvertrauen und die Mängelbeseitigung nur von einer vertraglichen Fachserviceorganisation durchführen zu lassen, die vom Kesselhersteller VIADRUS a.s., akkreditiert ist, ansonsten ist die Garantie auf die einwandfreie Funktion des Kessels ungültig. Die „Qualitäts- und Komplettheitsbescheinigung des Kessels VIADRUS HERCULES U 26” dient nach der Ausfüllung als "Garantieschein”. -
Seite 29: Anhang Zum Garantieschein Für Den Kunden - Benutzer
Anhang zum Garantieschein für den Kunden - Benutzer Eintragungen über die durchgeführten Garantie- und Postgarantiereparaturen und die Durchführung regelmäßiger Jahreskontrollen des Erzeugnisses Vertragliche Unterschrift Datum der Durchgeführte Tätigkeit Serviceorganisation Eintragung (Unterschrift, Stempel) Kunden... - Seite 32 VIADRUS HERCULES U 26 VIADRUS a.s. Bezručova 300 | 735 81 Bohumín telefon: 596 083 050 | fax: 596 082 822 mail: info@viadrus.cz | www.viadrus.cz...
