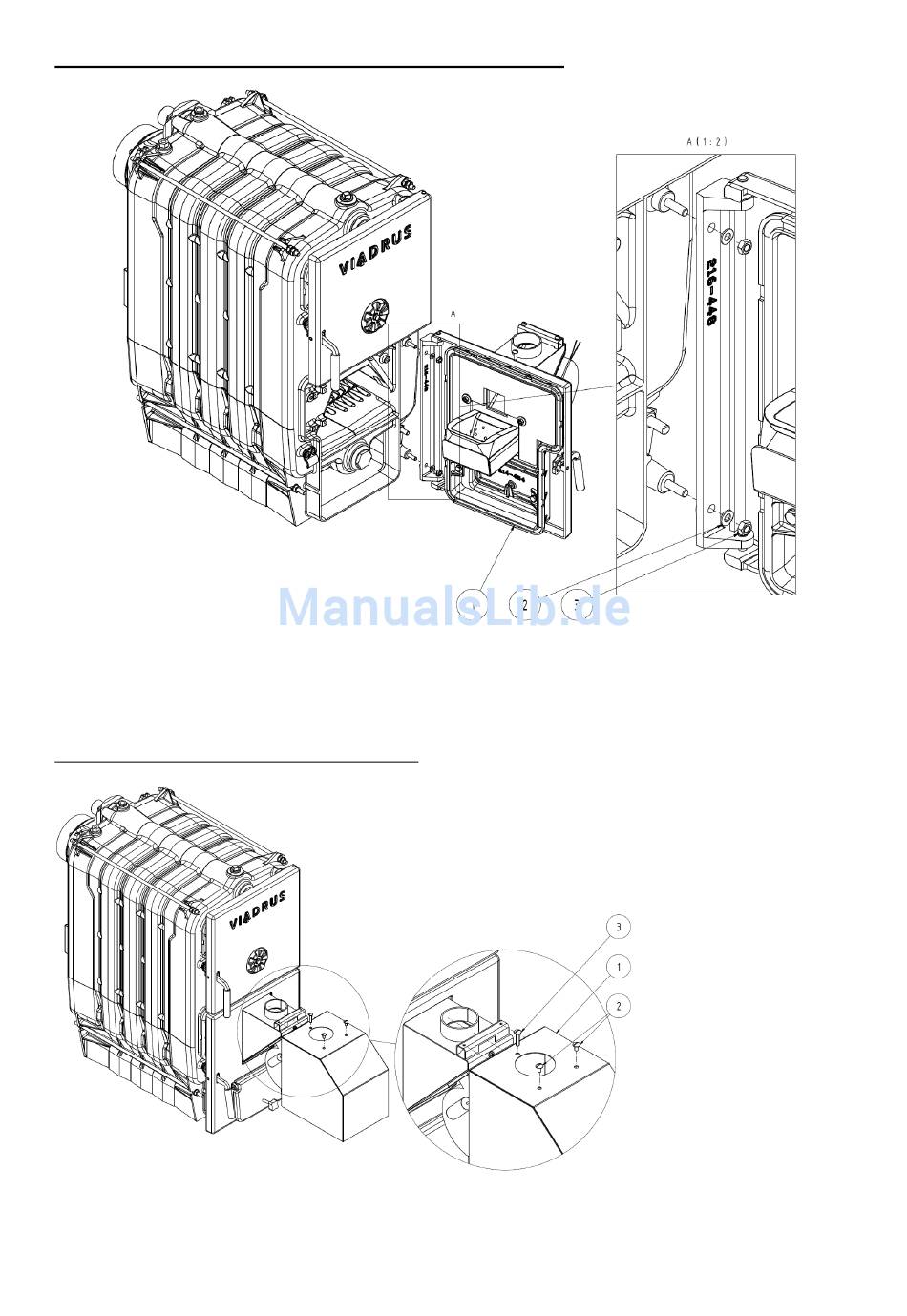

Montage der Aschenfallklappe mit dem Brenner

1. Aschenfallklappe
2. Unterlage 8,4
3. Mutter M8
•
Die Klappe inkl. Aufhängung (1) mit Hilfe 2 Stck. Unterlagen 8,4 (2) und 2 Stck. Muttern M8 (3)
montieren.
3.4

Montage der Brennerabdeckung

•
Auf den Brenner setzen wir die Abdeckung (1) auf und befestigen sie mittels 2 Stck. Schrauben M6x10
(2) und 1 Stck. Schraube M6 x 30 (3).
Bild Nr. 3
Bild Nr. 4
6
1. Brennerabdeckung
2. Schraube M6 x 10
3. Schraube M6 x 30
