Technologie Ir-Fusion - Fluke Ti200 Bedienungshandbuch

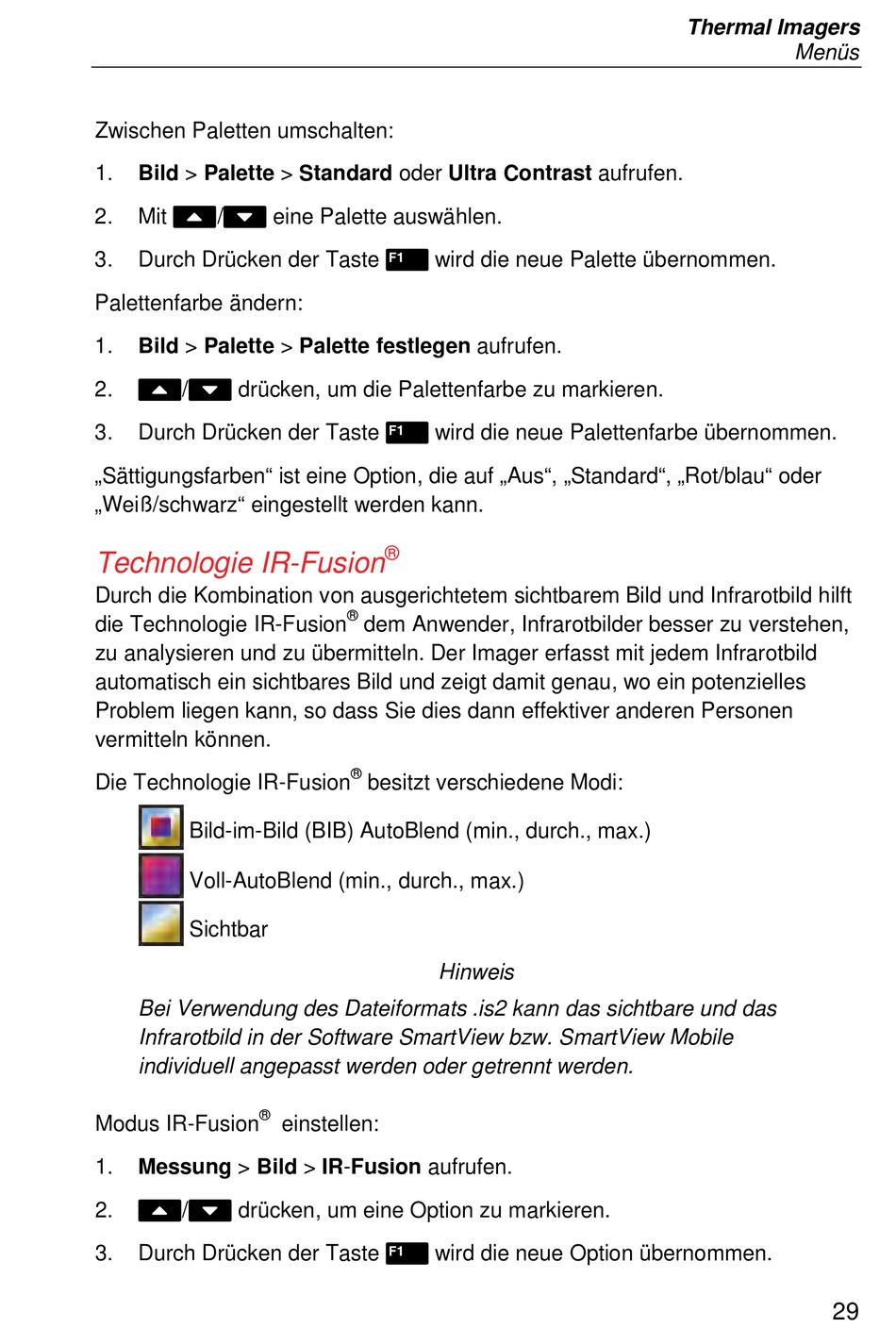

Zwischen Paletten umschalten:
1. Bild > Palette > Standard oder Ultra Contrast aufrufen.
Mit / eine Palette auswählen.
2.
Durch Drücken der Taste  wird die neue Palette übernommen.
3.
Palettenfarbe ändern:
1. Bild > Palette > Palette festlegen aufrufen.
/ drücken, um die Palettenfarbe zu markieren.
2.
Durch Drücken der Taste  wird die neue Palettenfarbe übernommen.
3.
„Sättigungsfarben" ist eine Option, die auf „Aus", „Standard", „Rot/blau" oder
„Weiß/schwarz" eingestellt werden kann.

Technologie IR-Fusion

Durch die Kombination von ausgerichtetem sichtbarem Bild und Infrarotbild hilft
die Technologie IR-Fusion
zu analysieren und zu übermitteln. Der Imager erfasst mit jedem Infrarotbild
automatisch ein sichtbares Bild und zeigt damit genau, wo ein potenzielles
Problem liegen kann, so dass Sie dies dann effektiver anderen Personen
vermitteln können.
Die Technologie IR-Fusion
Bild-im-Bild (BIB) AutoBlend (min., durch., max.)
Voll-AutoBlend (min., durch., max.)
Sichtbar
Bei Verwendung des Dateiformats .is2 kann das sichtbare und das
Infrarotbild in der Software SmartView bzw. SmartView Mobile
individuell angepasst werden oder getrennt werden.
®
Modus IR-Fusion
1. Messung > Bild > IR-Fusion aufrufen.
/ drücken, um eine Option zu markieren.
2.
Durch Drücken der Taste  wird die neue Option übernommen.
3.
®
®
dem Anwender, Infrarotbilder besser zu verstehen,
®
besitzt verschiedene Modi:
Hinweis
einstellen:
Thermal Imagers
Menüs
29
