Betrieb von bis zu 4 Leuchtengruppen

Adressier-Betrieb
Mit LIGHTGATEplus können bis zu 4 Leuchtengruppen mit insgesamt
bis zu 50 Leuchten (bzw. EVG) gebildet werden. Dabei können die
Gruppen 1 und 2 tageslichtabhängig geregelt werden.

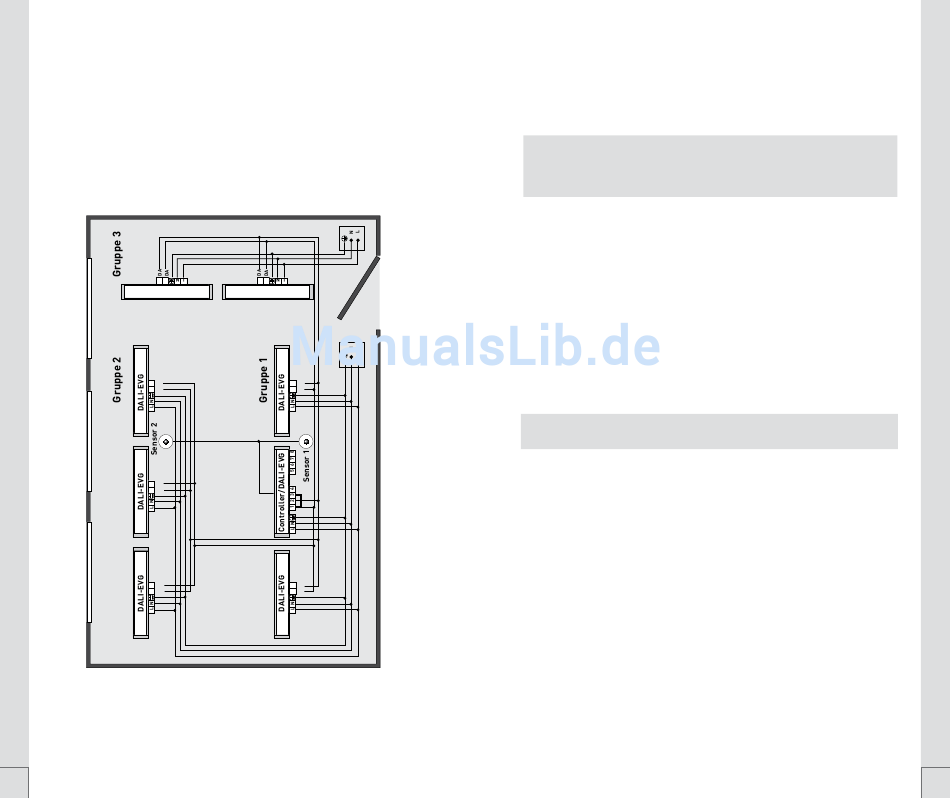

Die Gruppenbildung geschieht durch die Vergabe von DALI-Gruppen-
adressen (Gruppe 1 bis 4) an alle Leuchten (bzw. EVG), die an einer
gemeinsamen Steuerleitung angeschlossen sind.
DALI-EVG
DA
DA
DA
DA
DA
DA
40
DALI-EVG
DA
DA
DA
DA
Bei der Steuerung nur einer Gruppe kann auf die Adressierung ver-
zichtet werden (siehe Seite 44-48, Regelung einer Leuchtengruppe).
Hinweis:
Sollten dabei EVG zum Einsatz kommen, denen bereits eine Dali-Gruppen-
adresse eingespeichert ist, so ist die DALI-Adressierung zu löschen
(siehe Seite 45).
- Bei der tageslichtabhängigen Regelung von 2 Gruppen kann eine
DALI-Adressierung durchgeführt werden. Es kann auf sie ver-
zichtet werden, wenn die Gruppen an getrennte Steuerleitungen
angeschlossen sind (siehe Seite 32 und Seite 36).
- Bei der tageslichtabhängigen Regelung einer oder zweier Leuchten-
gruppen (Gr. 1 + 2) mit dem Betrieb zusätzlicher Gruppen ohne
tageslichtabhängiger Regelung (Gr. 3 + 4), ist eine DALI-Gruppen-
adressierung erforderlich.
DALI-Anschluss
Es können bis zu 50 Leuchten (bzw. 50 EVG) angesteuert werden.
Dabei ist die DALI-Brücke der Master-Leuchte nicht zu entfernen
(Auslieferungszustand).
Hinweis:
Zur Positionierung der Masterleuchte bzw. des Lichtsensors (siehe Seite 52).
Taster-Anschluss
Gegebenenfalls sind Taster gemäß der gewünschten Bedienfunkti-
onen (siehe Bedienungsanleitung) anzuschließen (siehe Anschluss-
bild Seite 44-45).
Sensor-Adressierung
Jeder Sensor, extern oder in einer Master- oder Sensorleuchte, ist
im Auslieferungszustand auf die Sensoradresse 1 adressiert. Werden
mehrere (bis zu 3) Sensoren eingesetzt, sind diese unterschiedlich zu
adressieren (siehe Seite 44).
Anwesenheitserfassung
Für die Einstellung der Anwesenheitserfassung ist Netzspannung
nötig (siehe Seite 54-56).
