Sollwerteinstellung - TRILUX LIGHTGATEplus Bedienungsanleitung

DALI-Anschluss
Es können bis zu 50 Leuchten (bzw. 50 EVG) angesteuert werden.
Dabei ist die DALI-Brücke der Master-Leuchte nicht zu entfernen
(Auslieferungszustand, siehe Seite 46-48).
Eine DALI-Adressierung ist nicht erforderlich.
Hinweise:
- Alle Betriebsgeräte müssen unadressiert sein (siehe Seite 47)
- Zur Positionierung der Masterleuchte bzw. des Lichtsensors (siehe Seite 53).
Taster-Anschluss
Gegebenenfalls sind Taster gemäß der gewünschten Bedienfunk-
tionen (siehe Bedienungsanleitung) anzuschließen (siehe Anschluss-
bild Seite 44-45)
Anwesenheitserfassung
Für die Einstellung der Anwesenheitserfassung ist Netzspannung
erforderlich (siehe Seite 54-56).

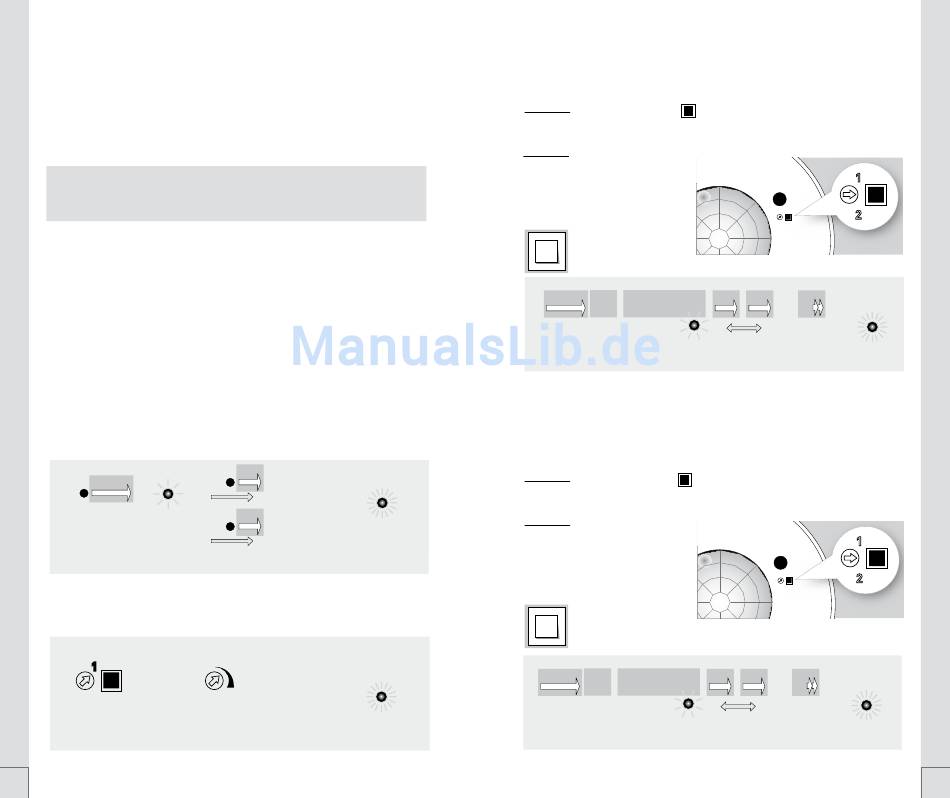

Sollwerteinstellung

Die Sollwerteinstellung kann wahlweise mittels der Programmier-
funktionen des Sensors oder mittels Taster durchgeführt werden.
- Sollwerteinstellung mit Sensor LGS-OPL/M
(Mini-Sensor, in Leuchte integriert)
LED blinkt
Gr.1
1 Sec.
Aufruf der
Sollwertprogrammierung
(Taste Gr. 1 halten)
- Sollwerteinstellung mit Sensor LGS-RPL/S
(Deckenein- und Deckenanbausensor)
Beleuchtung einschalten (geregelt, LED aus)
1
Aktivierung
der Sollwertstellung
(Wahlschalter A auf 1 ) (mehrere Umdrehungen)
30
long LED
blinkt schnell
Gr.1
10 Sec.
heller
long
keine
Gr.2
Änderung fertig
dunkler
Sollwert
einstellen
-
LED
blinkt schnell
+
20 Sec.
Sollwert
einstellen
keine fertig
Änderung
Sollwerteinstellung mit Taster T1
Wahlschalter A auf stellen
(Programmierung per Taster entsperren, nur bei bei Ver-
wendung des Sensors LGS-RPL/S)
Beleuchtung aus
(Standby,
mit Taster T1)
Schalter
ON Min/ON/Min/ON/Min
10 Sec.
Aufruf des Programmier-
-
System
modus (Taster T1 halten)
bereit
Lichtniveau-Einstellung mit Taster 4
(nur bei Mehr-Taster-Bedienung, siehe Seite 8)
Wahlschalter A auf stellen
(Programmierung per Taster entsperren, nur bei bei Ver-
wendung des Sensors LGS-RPL/S)
Beleuchtung aus
(Standby, mit Taster T1)
Einstellen
Schalter
mit Taster T4
ON Min/ON/Min/ON/Min
10 Sec.
Aufruf des
Programmiermodus
System bereit
(Taster T4 halten)
1
2
1
2
-
+
LED
double
long long
blinkt schnell
speichern
Sollwert
einstellen fertig
1
2
1
2
-
+
LED
long long double
blinkt schnell
guardar
Lichtszene
einstellen fertig
