-TEST-Betrieb
In der Position „TEST" des Drehschalters wird eine Testfunktion für
die Anwesenheitserfassung aufgerufen. Dabei wird die Beleuch-
tungsanlage automatisch bis zum Minimum heruntergedimmt, wenn
für eine Zeitdauer von 10 sec. keine Bewegung detektiert wird.
Bei anschließender Erfassung einer Person wird das Licht wieder auf
100 % hochgefahren. Sollte nach dem Herunterdimmen für weitere
10 sec. keine Erfassung stattfinden, so wird die Beleuchtung ausge-
schaltet. Ein automatisches Wiedereinschalten findet statt, sobald
erneut eine Bewegung von der Anwesenheitserfassung erkannt
wird. Das Erkennen einer Person wird während des TEST-Betriebes
zusätzlich durch ein jeweiliges Aufblinken der LED am Sensor ange-
zeigt. Die Testfunktion erlaubt es somit, die Empfindlichkeit und den
Erfassungsbereich des Sensors zu testen.
Hinweise:
Sind mehrere Sensoren an einen Controller angeschlossen, werden Einstel-
lungen, die an einem Sensor vorgenommen werden, für das gesamte System
übernommen.
Um eine Änderung der Einstellung vorzunehmen, muss für das System die
Netzspannungsversorgung eingeschaltet sein. Nachdem der Drehschalter in
die gewünschte Position gebracht wurde, blinkt die Sensor-LED in allen ange-
schlossenen Sensoren zur Bestätigung mehrmals kurz auf.

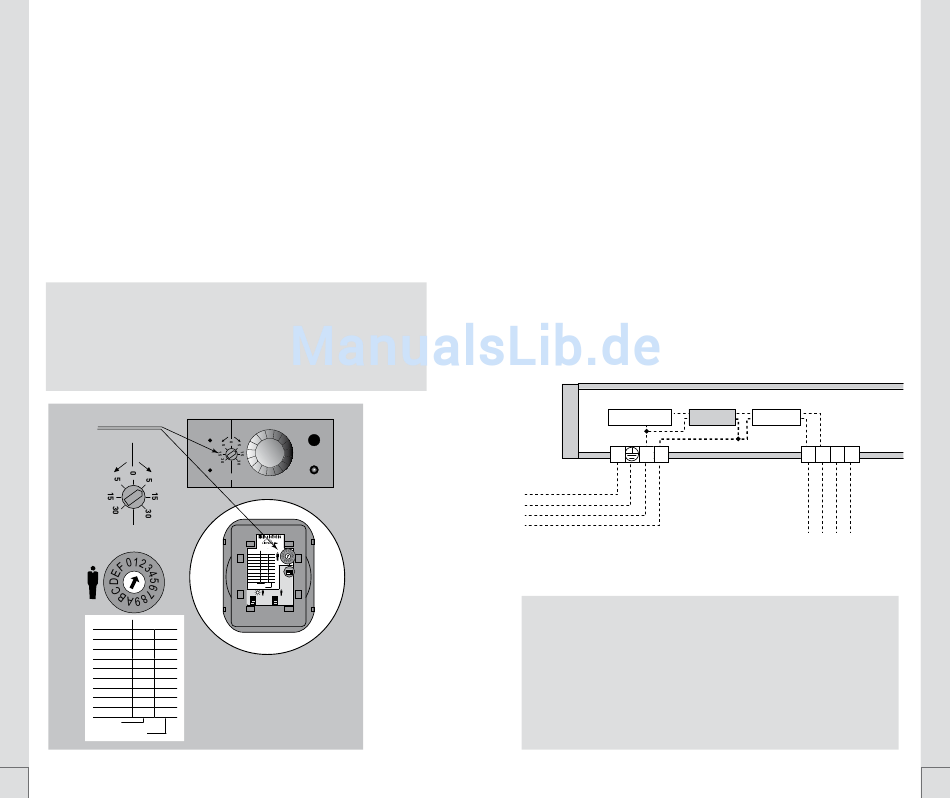

Wahlschalter
Semi-
AUTO
AUTO
T-OFF Poti-Pos.
Test 8
-
Off
0
-
3 Min. 1
F
5 Min. 2
E
10 Min. 3
D
15 Min. 4
C
20 Min. 5
B
30 Min. 6
A
60 Min. 7
9
AUTO
SEMI-AUTO
56
Semi-
AUTO
AUTO
Gr.1
Gr.2
Test
LGS-RPL/S
Order no. 169622
T-OFF Poti-Pos.
Test
8
-
Off
0
-
3 Min.
1
F
5 Min.
2
E
10 Min.
3
D
15 Min.
4
C
20 Min.
5
B
30 Min.
6
A
60 Min.
7
9
Sensor
AUTO
Function
SEMI-AUTO
Sensor 1
Sensor 1
Sensor 2
Sensor 2
Weitere Systemkomponenten
Funkfernbedienung LGR-SC
Die Systemfernbedienung bietet zusätzliche Möglichkeiten der
Bedienung, der komfortablen Programmierung aller Systemvorein-
stellungen und ggf. der DALI-Adressierung, wie in der dazugehörigen
Bedienungsanleitung (170 742 - 10 /2006 © BAG electronics GmbH)
beschrieben.
LIGHTGATEplus System-Relais LGI-SA
Viele Master- und Controllerleuchten können auf Anfrage (Sonderfer-
tigung) mit integriertem System-Relais LGI-SA ausgestattet werden.
Das integrierte Steuergerät ist direkt mit den Anschlussklemmen der
Versorgungsspannung für die Leuchte verbunden. Das Relais schaltet
das integrierte Lampenbetriebsgerät sowie die separaten Anschluss-
klemmen für die Spannungsversorgung der nachgeschalteten DALI-
Leuchten.
Anschluss LGI-SA
Broadcast-Betrieb:
Controller
LGI-SA
N
L L'
Weitere Informationen siehe Datenblatt des LIGHTGATEplus System-
Relais LGI-SA, TOC 50 566 00.
Hinweise:
- Die DALI-Brücke ist nicht eingesetzt (Auslieferungszustand)
- Die Phase L´ schaltet mit der OFF-Funktion der Gruppe 1.
Ein alleiniger Betrieb der Gruppe 2 (ohne Gruppe 1) ist an L´ nicht möglich
(Auslieferungszustand).
- Das Einsetzen der DALI-Brücke führt in den Adressierbetrieb
(siehe Seite 46-47).
- Das Relais LGI-SA ist dann auf die DALI-Gruppe 3 adressiert
(Auslieferungszustand).
- Weitere Relais LGI-SA können leuchtenextern an die DALI-Leitungen
angeschlossen werden (insges. max. 4 Stk.).
EVG
1 2 3 4
