DALI-Gruppenadressierung
Die DALI-Gruppenadressierung ist mit dem Taster T1 oder der
System-Fernbedienung durchzuführen. Die Adressierung per Fernbe-
dienung ist in der dazugehörigen Bedienungsanleitung
(170 742 – 10 /2006 © BAG electronics GmbH) beschrieben.
Die Adressierung per Taster erfolgt in drei Schritten:
- Schritt 1 Aufruf des Programmiermodus
- Schritt 2 Ein EVG wird angezeigt, dem noch keine Gruppenadresse ver-
geben wurde, um diese anschließend zuzuweisen. Dieser Schritt
wiederholt sich solange, bis alle EVG über eine Gruppenadresse
verfügen.
- Schritt 3 Zur Kontrolle zeigen nacheinander alle EVG ihre Gruppenadresse
an. Jede Adresse kann bestätigt oder korrigiert werden. Erfolgt
für 30 Sec. keine Korrektur oder Bestätigung, wird die Adresse
als korrekt angenommen und das nächste EVG aufgerufen.
Zum Abschluss schaltet die Anlage in den 100% Betrieb.

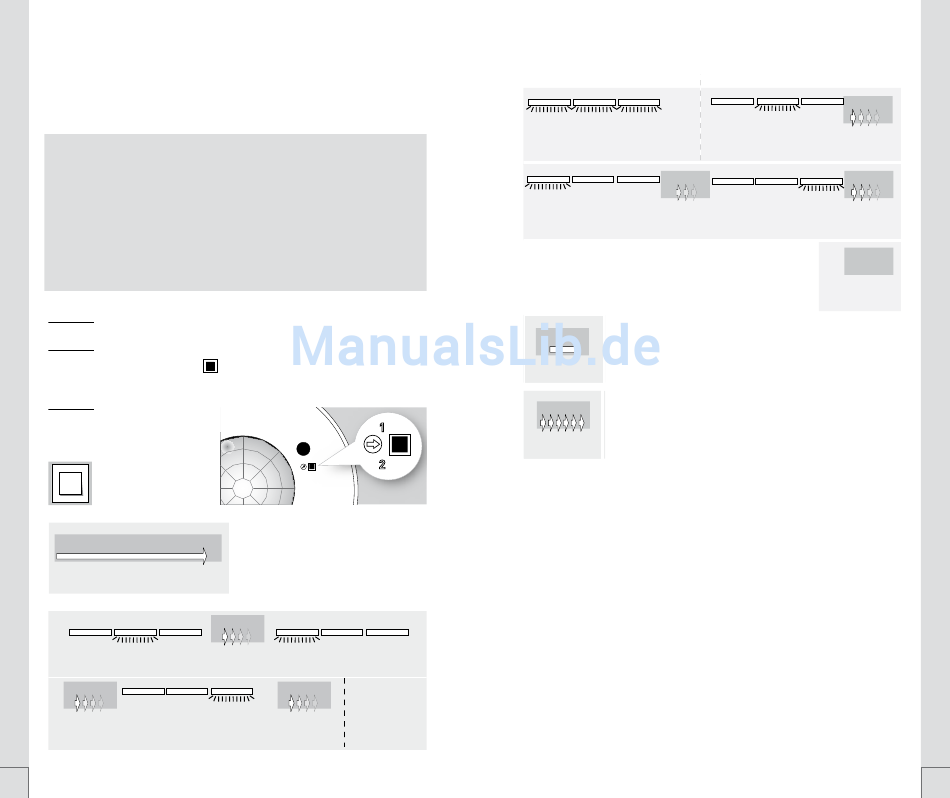

DALI-Gruppenadressierung mit Taster T1
Beleuchtung einschalten
Nur bei Verwendung des Sensors LGS-RPL/S
Wahlschalter A auf
(Programmierung per Taster entsperren)
Beleuchtung aus
(mit Taster T1)
Schalter
Schritt 1
10 Sec./
ON 5 Sec./Min. 5 Sec./100%
Aufruf des
Programmiermodus System bereit
(Taster T1 halten)
Schritt 2
eine
Leuchte blinkt
Adressierung
Gruppe 1- 4
(1x - 4x drücken)
42
stellen
1
2
1
2
-
+
Adressierung
nächste
Gruppe 1- 4
Leuchte blinkt
(1x - 4x drücken)
Adressierung
abgeschlossen
letzte
Adressierung
Leuchte blinkt
Gruppe 1- 4
(1x - 4x drücken)
Schritt 3 (überprüfen/ändern *)
alle
Leuchten blinken 3x
(alle Leuchten sind adressiert)
nächste Adressierung
Leuchte blinkt Gruppe 1-4
(z.B 1 x für Gruppe 1) (1x-4x drücken)
* durch 1-4 fachen Tastendruck kann die Gruppenadres-
sierung jeder Leuchte bestätigt oder geändert werden.
Erfolgt für 30 sec. kein Tastendruck, so zeigt die nächste
Leuchte ihre Gruppenzugehörigkeit an (1x bis 4x blinken).
Die DALI-Adressierung kann zu jedem Zeitpunkt durch
5 Sec.
einen ca. 5 sec. anhaltenden Tasterdruck beendet werden.
Dabei werden alle bis dahin vorgenommenen Adressierun-
Adressierung gen gespeichert.
beenden
Die DALI-Adressierung aller Leuchten kann zu jedem Zeit-
10 x
punkt durch 10 fachen Tastendruck gelöscht werden.
Adressierung
löschen
Sind bereits an alle EVG Gruppenadressen vergeben, so wird der
Schritt 2 übersprungen. Bei Einfügen zusätzlicher EVG werden nur
diese nachadressiert.
Bei Bedienung mit der Fernbedienung siehe Bedienungsanleitung
Funkfernbedienung LGR-SC 170 742 – 10 /2006 © BAG electronics
GmbH.
Sollwert-, Offset- und Lichtszeneneinstellung
Die Einstellung der Soll- und Offsetwerte sowie der Lichtszene er-
folgt, wie auf den Seiten 34-35, 38-39 und 40-41 beschrieben.
Bei der Einstellung der Lichtszene mit dem Taster 4 werden zusätz-
liche Lichtniveaus für die Gruppen 3 und 4 vergeben.
eine
Leuchte blinkt
Adressierung
(z.B 2 x für Gruppe 2)
Gruppe 1-4
(1x-4x drücken)
letzte Adressierung
Leuchte blinkt Gruppe 1-4
(z.B 3 x für Gruppe 3) (1x-4x drücken)
100%
Adressierung
abgeschlossen
