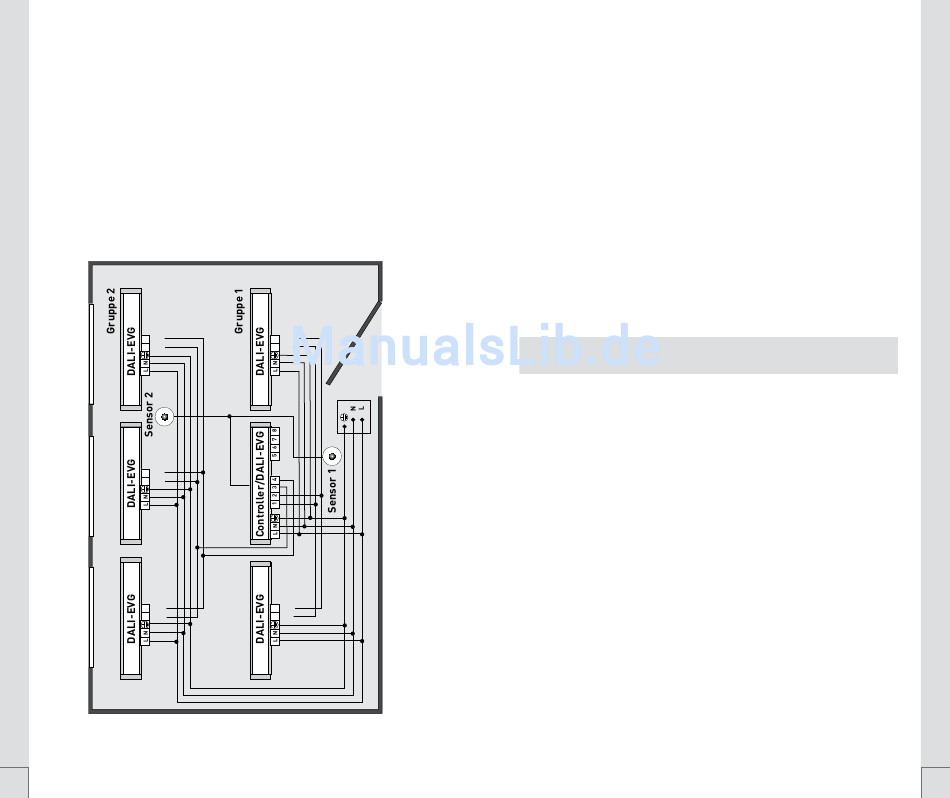

Einzelregelung zweier Leuchtengruppen
(Broadcast-Betrieb, siehe Seite 47)
In Räumen mit Bereichen stark unterschiedlicher Tageslichtversor-
gung, z. B. bei großer Raumtiefe, können zwei unabhängig geregelte
Leuchtengruppen eingerichtet werden. Für die separate Regelung der
Gruppen werden zwei Lichtsensoren benötigt. Die Sollwerte werden
separat eingestellt. Die Regelungen der Bereiche dimmen unabhän-
gig voneinander. Die tageslichtabhängige Abschaltung erfolgt, wenn
im Bereich der Gruppe 1 ausreichend Tageslichtversorgung besteht
(siehe Seite 52).
Die Anwesenheitserfassung erstreckt sich über beide Bereiche.
D2 -
D1+
D2 -
D1+
D2 -
D1+
32
D2 -
D1+
D2 -
D1+
DALI-Anschluss
Es können bis zu 25 Leuchten (bzw. 25 EVG) je Dali-Anschluss ange-
steuert werden. Dabei ist die DALI-Brücke der Master-Leuchte zu
entfernen.
Eine DALI-Adressierung ist nicht erforderlich.
Alternativ können alle Leuchten an eine gemeinsame Steuerleitung
angeschlossen und eine DALI-Adressierung vorgenommen werden
(siehe Seite 46-48).
Hinweis:
Zur Positionierung der Masterleuchte bzw. des Lichtsensors, siehe Seite 54.
Taster-Anschluss
Gegebenenfalls sind Taster gemäß der gewünschten Bedienfunkti-
onen (siehe Bedienungsanleitung) anzuschließen (siehe Anschluss-
bild Seite 44-45).
Sensor-Adressierung
Jeder Sensor, extern oder in einer Master- oder Sensorleuchte, ist
im Auslieferungszustand auf die Sensoradresse 1 adressiert. Der
Sensor in der Sensorleuchte ist auf die Sensoradresse 2 umzustellen
(siehe Seite 49-52).
Anwesenheitserfassung
Für die Einstellung der Anwesenheitserfassung ist Netzspannung
erforderlich (Seite 54-55).
Sollwerteinstellung
Die Sollwerteinstellung kann wahlweise mittels der Programmier-
funktionen des Sensors oder mittels Taster durchgeführt werden.
33
