TRILUX LIGHTGATEplus Bedienungsanleitung Seite 20

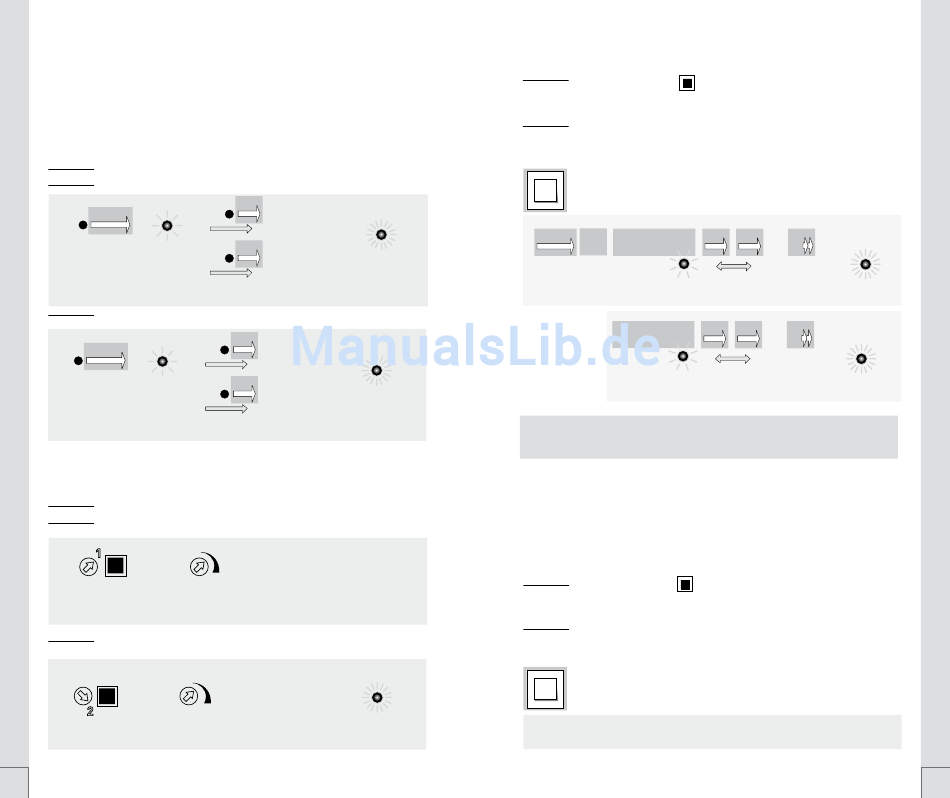

Die Sollwerteinstellung
Die Einstellung des Sollwertes und die Einstellung des Offset-Wertes
kann wahlweise mittels der Programmierfunktionen des Sensors
(siehe Seite 30-31) oder mittels Taster durchgeführt werden.
- Sollwerteinstellung mit Sensor LGS-OPL/M
(Mini-Sensor, in Leuchte integriert)
Beleuchtung einschalten (geregelt, LED aus)
Einstellen des Sollwertes Gr. 1 wie folgt:
LED blinkt
Gr.1
1 Sec.
Aufruf der
Sollwertprogrammierung
(Taste Gr. 1 halten)
Ändern des Offsetwertes Gr. 2 wie folgt:
LED blinkt
Gr.2
1 Sec.
Aufruf der
Offsetprogrammierung
(Taste Gr. 2 halten)
- Sollwerteinstellung mit Sensor LGS-RPL/S
(Deckenein- und Deckenanbausensor)
Beleuchtung einschalten (geregelt, LED aus)
Einstellen Sollwert für Gr. 1 mit Potentiometer wie folgt:
1
Aktivierung
der Sollwerteinstellung
(Wahlschalter A auf 1 ) (Gr.1 + Gr.2)
Einstellen Offsetwert für Gr. 2 mit Potentiometer wie folgt:
-
2
Aktivierung Offsetwert
der Offsteinstellung einstellen
(Wahlschalter A auf 2 )
38
long
blinkt schnell
Gr.1
10 Sec.
heller
long
keine
Gr.2
Änderung
dunkler
Sollwert
einstellen
long
LED
blinkt schnell
Gr.1
10 Sec.
heller
long
keine
Gr.2
Änderung fertig
dunkler
Offsetwert
einstellen
-
+
Sollwert
einstellen
LED
blinkt schnell
+
20 Sec.
keine Änderung fertig
(Gr.2)
- Sollwerteinstellung mit Taster T1
LED
fertig
10 Sec.
Programmiermodus
(Taster T1 halten)
* Es reagieren nur die Leuchten der jeweils einzustellenden Gruppe
Hinweis:
Die Beleuchtung kann für die Gruppe 2 nur niedriger aber nicht höher einge-
stellt werden, als für die Gruppe 1 (negativer Offset).
Programmierung einer Lichtszene (nur bei Mehr-Taster-Bedienung)
Die Programmierung einer Lichtszene erfolgt mittels des Tasters T4,
mit dem sie auch aufgerufen wird.
Lichtniveau-Einstellung mit Taster 4
(nur bei Mehr-Taster-Bedienung, siehe Seite 8)
Wahlschalter A auf stellen
(Programmierung per Taster entsperren, nur bei bei Ver-
wendung des Sensors LGS-RPL/S)
Beleuchtung aus
(Standby, mit Taster T1)
Schalter
long
ON Min/ON/Min/ON/Min
Aufruf des Sollwert
*
einstellen
System bereit
(Gr. 1)
(Gr. 1+2)
long
Min/ON/Min/ON/Min
*
System bereit Offsetwert einstellen
(Gr. 2) (Gr. 2)
Wahlschalter A auf stellen
(Programmierung per Taster entsperren, nur bei bei Ver -
wendung des Sensors LGS-RPL/S)
Beleuchtung aus
(Standby, mit Taster T1)
Schalter
Taster T4, analog zur Sollwerteinstellung mit Taster T1
LED
long double
blinkt schnell
speichern
long double LED
blinkt schnell
speichern
fertig
39
