Controllerleuchten (mit integriertem Steuergerät)
Montieren Sie bei Verwendung von Controllerleuchten den Sensor
LGS-RPL/S extern.

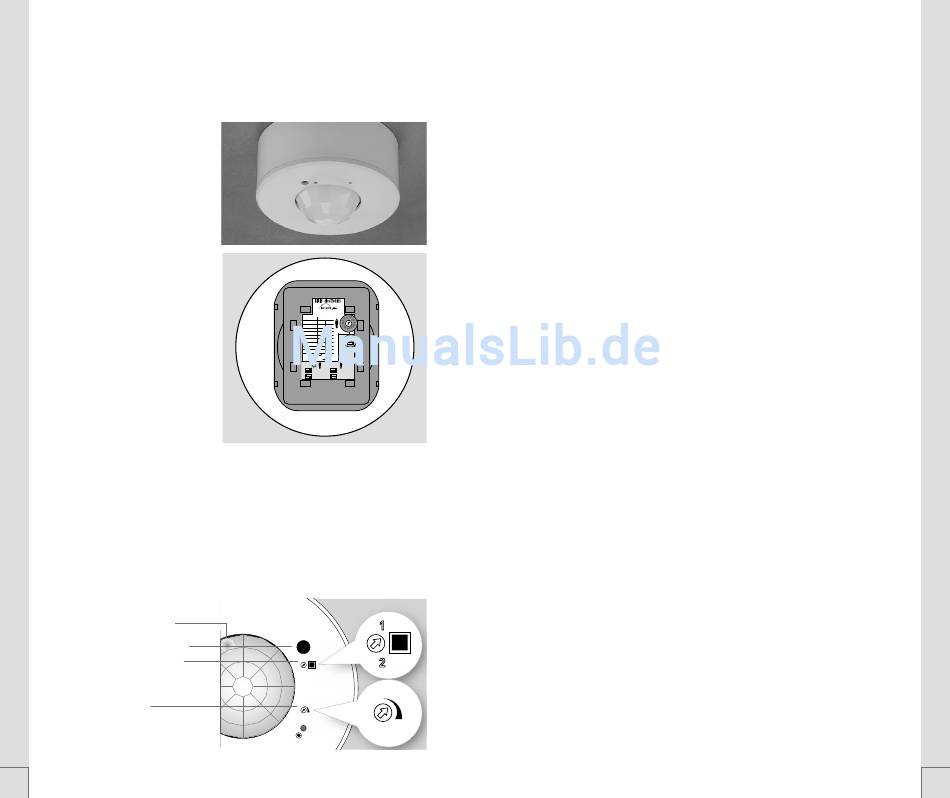

- Sensor LGS-RPL/S
(externer Sensor)
Sensoren LGS-RPL/S sind im
Auslieferungszustand eben-
falls mittels DIP-Schalter auf
die Sensoradresse 1 adressiert
1
(siehe Seite 48-51).
2
–
lx
Anwesenheitserfassung
Am Wahlschalter des Sensors kann die Anwesenheitserfassung deak-
tiviert oder mit einer Abschaltverzögerung zwischen 3 Minuten und 60
Minuten eingestellt werden. Es ist zwischen Automatik-Betrieb (mit
Wiedereinschaltung) und Semi-Automatik-Betrieb (ohne Wiederein-
schaltung) zu unterscheiden (siehe Seite 54-55).
Die Sollwerteinstellung kann auf einfache Weise mittels der am Sen-
sor verfügbaren Potentiometers durchgeführt werden.
integrierte Sensor-LED
Öffnung des Lichtsensors
Gruppenwahlschalter (A)
Potentiometer (B)
50
LGS-RPL/S
Order no. 169622
T-OFF Poti-Pos.
Test
8
-
Off
0
-
3 Min.
1
F
5 Min.
2
E
10 Min.
3
D
15 Min.
4
C
20 Min.
5
B
30 Min.
6
A
60 Min.
7
9
Sensor
AUTO
Function
SEMI-AUTO
Sensor 1
Sensor 1
Sensor 2
Sensor 2
1
2
1
2
-
-
+
+
Sensorleuchten (mit integriertem Sensor)
Sensorleuchten enthalten einen Sensor LGS-OPL/M.
Die Sensoradresse ist in jedem Fall gemäß der gewünschten Funktion
einzustellen! Die Werkseinstellung ist Sensoradresse 1 (siehe Seite
49-50).
Sie werden zur Erweiterung der Anwesenheitserfassung oder zur
unabhängigen Regelung eines zweiten Bereiches eingesetzt.
Anwesenheitserfassung
Am Wahlschalter des Sensors kann die Anwesenheitserfassung deak-
tiviert oder mit einer Abschaltverzögerung zwischen 3 Minuten und 60
Minuten eingestellt werden. Es ist zwischen Automatik-Betrieb (mit
Wiedereinschaltung) und Semi-Automatik-Betrieb (ohne Wiederein-
schaltung) zu unterscheiden (siehe Seite 54-55).
Sensorfunktionen
Sensoreinheiten des LIGHTGATEplus-Systems erfüllen die Aufgaben
der Lichtmessung und Anwesenheitserfassung. Einige Einstellungen
dieser Funktionen sind direkt am Sensor vorzunehmen. Die Ein-
stellung der Sollwerte bzw. Offset-Werte der tageslichtabhängigen
Regelung sind den ersten Kapiteln dieser Service-Anleitung zu
entnehmen.
Sensorzuordnung
Über die beiden DIP-Schalter (E) kann der Sensor adressiert und
die Lichtmessung des Sensors deaktiviert bzw. aktiviert und einer
der Leuchtengruppen 1 und 2 zugewiesen werden. Jede der vier
möglichen Schalterstellungen entspricht einer individuellen Sensor-
adresse.
Es ist darauf zu achten, dass in einer Beleuchtungsanlage mit mehre-
ren Sensoren alle eingestellten Adressen unterschiedlich sind, damit
keine Fehlfunktionen des Systems auftreten.
51
