Kombination des TD4 Advanced mit der CBH Advanced

Die Kombination des TD4 Advanced mit der Steuereinheit CBH Advanced ermöglicht ein Bett-Design mit bis zu
fünf Motoren im System. Die CBH Advanced ist mit dem TD4 Advanced über ein serielles Kabel und ein 2-poliges
DC-Kabel zur Kommunikation und Stromversorgung zwischen den Produkten verbunden. Es ist möglich, die
CBH Advanced direkt am TD4 Advanced mit Schrauben an der Position zu befestigen, die in den folgenden Sys-
temübersichten gezeigt wird. Weitere Informationen zur CBH Advanced Verbindung finden Sie unten oder in der
CBH Advanced Montageanleitung.
A1 = für serielle Kabel zum TD4 Advanced
DC = für 2-poliges DC-Kabel zum TD4 Advanced
1-2 = Buchsen für 1-2 LA27, LA31 oder LA40
3A-3B = Buchsen für 1-2 MD1 (Massagemotoren) oder anderes Zubehör.
3 A an CBH mit 3 Kanälen kann auch für einen Aktuator verwendet werden.

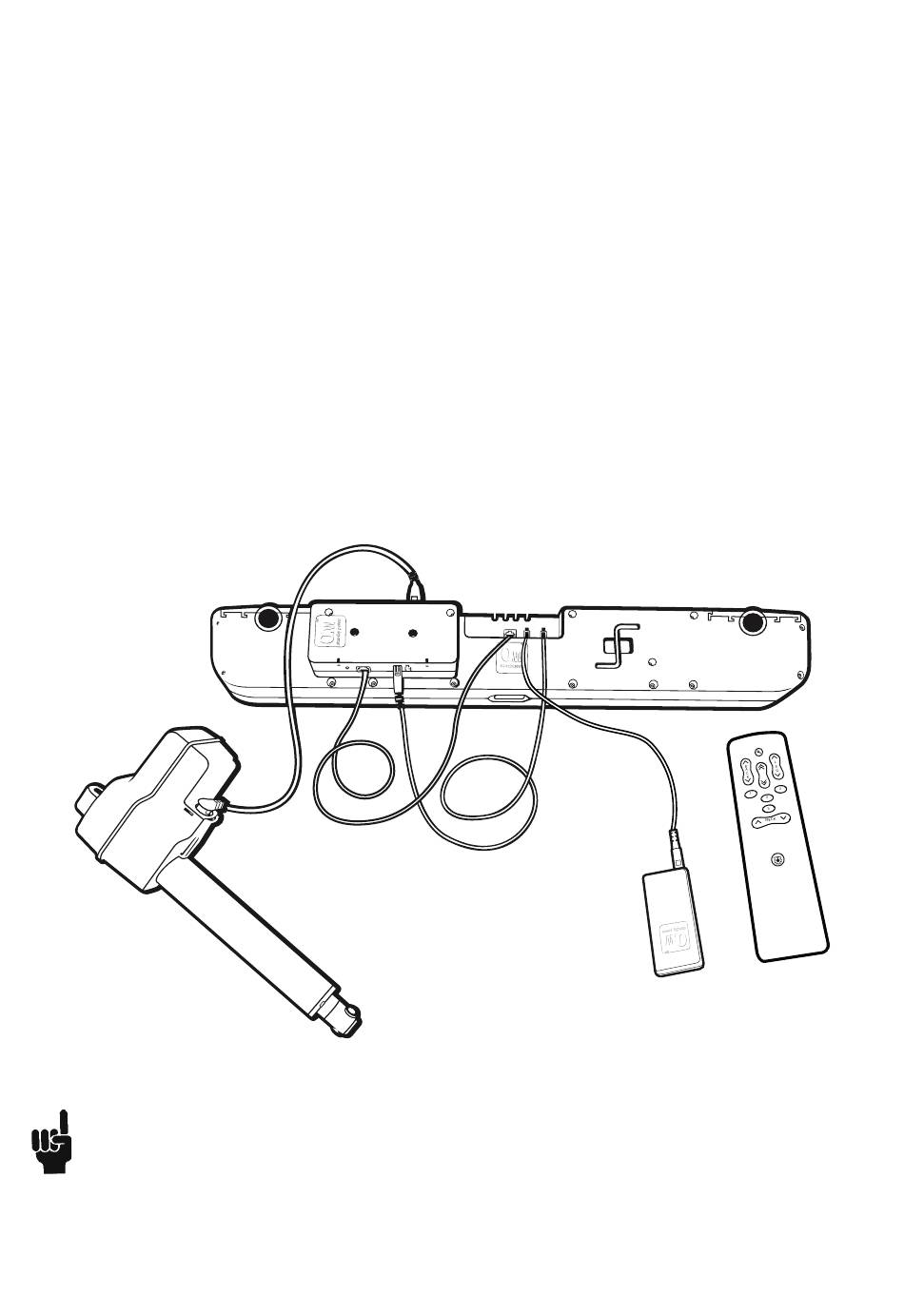

3-motorige Lösung:
Eine 3-motorige Lösung ist für Rücken-, Bein- und z. B. Nacken-/Fußteilverstellung. Das System besteht aus einem
TD4 Advanced in Kombination mit einer CBH Advanced, an die ein einzelner Aktuator (LA27, LA30 oder LA40)
angeschlossen werden kann. Das System wird mit einem SMPS001/006 geliefert und mit einer kabellosen Blue-
tooth Handbedienung gesteuert.
®
Es ist wichtig, die Kabel am Bettrahmen zu befestigen, um sicherzustellen, dass die Kabel beim Betrieb
des Bettes nicht belastet werden.
CBH Advanced
Linearaktuator
Seite 21 von 36
TD4 Advanced
SMPS
Handbedienung
