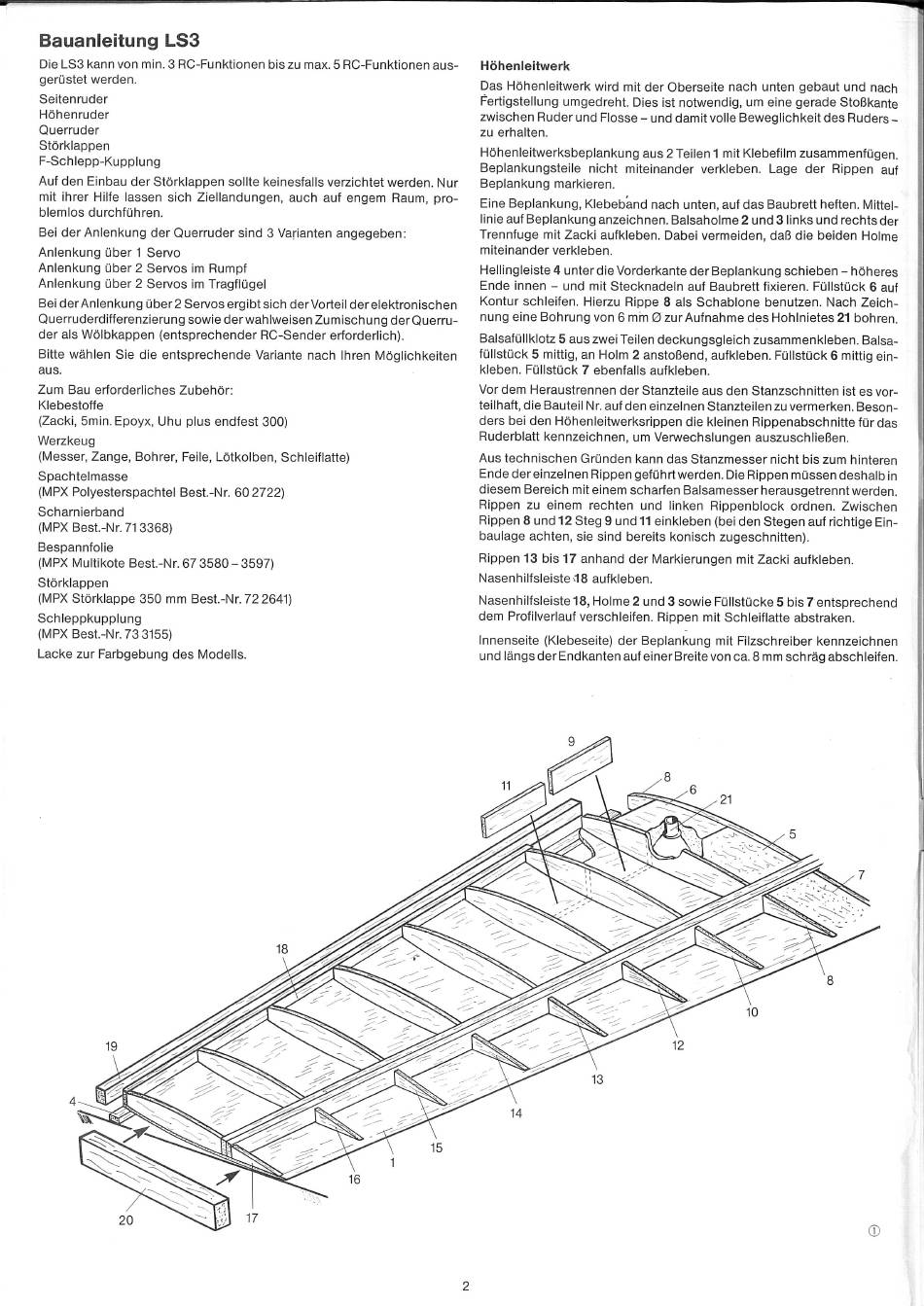

MULTIPLEX modell LS3 Bauanleitung Seite 2

LS3
Bauanleitung
Die LS3 kann von min. 3 RC-Funktionen
gerüStet werden.
Seitenruder
Höhenruder
Querruder
Störklappen
F-Schlepp-Kupplung
Auf den Einbau der Störklappen
mit ihrer Hilfe lassen sich Ziellandungen,
blemlos durchführen.
Bei der Anlenkung der Querruder Sind 3 Varianten angegeben:
Anlenkung über I Servo
Anlenkung über 2 Servos im Rumpf
Anlenkung über 2 Servos im Tragflügel
Bei der Anlenkung über 2 Servos ergibt sich derVorteil derelektronischen
Querruderdifferenzierung sowie der wahlweisen Zumischung derQuerru-
der als Wölbkappen (entsprechender RC-Sender erforderlich).
Bitte wählen Sie die entsprechende Variante nach Ihren Möglichkeiten
aus.
Zum Bau erforderliches Zubehör:
Klebestoffe
(Zacki, 5min. Epoyx, Uhu plus endfest 300)
Werzkeug
(Messer, Zange, Bohrer, Feile, Lötkolben, Schleiflatte)
Spachtelmasse
(MPX Polyesterspachtel Best.-Nr. 60 2722)
Scharnierband
(MPX Best.-Nr. 71 3368)
Bespannfolie
(MPX Multikote Best.-Nr. 67 3580 - 3597)
Störklappen
Störklappe 350 mm Best.-Nr. 72 2641)
Schleppkupplung
(MPX Best.-Nr. 73 3155)
Lacke zur Farbgebung des Modells.
19
4
20
bis zu max. 5 RC-Funktionen
sollte keinesfalls verzichtet werden. Nur
auch auf engem Raum,
18
16
17
aus-
Höhenleitwerk
Das Höhenleitwerk Wird mit der Oberseite nach unten gebaut und nach
Fertigstellungumgedreht.Dies ist notwendig, um eine gerade Stoßkante
zwischen Ruder und Flosse —und damit volle Beweglich keit des Ruders —
zu erhalten.
Höhenleitwerksbeplankung aus 2 Teilen I mit Klebefilm zusammenfügen.
Beplankungsteile nicht miteinander verkleben. Lage der Rippen auf
Beplankung markieren.
pro-
Eine Beplankung, Klebeband nach unten, auf das Baubrett heften. Mittel-
linie auf Beplankung anzeichnen. Balsaholme 2 und 3 links und rechts der
Trennfuge mit Zacki aufkleben. Dabei vermeiden, daß die beiden Holme
miteinander verkleben.
Hellingleiste 4 unter die Vorderkante der Beplankung schieben —höheres
Ende innen —und mit Stecknadeln
Kontur schleifen. Hierzu Rippe 8 als Schablone
nung eine Bohrung von 6 mm Ø zur Aufnahme des Hohlnietes 21 bohren.
Balsafüllklotz 5 aus zwei Teilen deckungsgleich zusammenkleben. Balsa-
füllstück 5 mittig, an Holm 2 anstoßend,aufkleben.Füllstück 6 mittig ein-
kleben. Füllstück 7 ebenfalls
Vor dem Heraustrennen
teilhaft, die Bauteil Nr. auf den einzelnen Stanzteilen zu vermerken. Beson-
ders bei den Höhenleitwerksrippen die kleinen Rippenabschnitte für das
Ruderblatt kennzeichnen,
Aus technischen Gründen kann das Stanzmesser nicht bis zum hinteren
Ende der einzelnen Rippen geführt werden. Die Rippen müssen deshalb in
diesem Bereich mit einem scharfen Balsamesser herausgetrennt werden.
Rippen zu einem rechten
Rippen 8 und 12 Steg 9 und 11einkleben (bei den Stegen auf richtige Ein-
baulage achten, sie sind bereits konisch zugeschnitten).
Rippen 13 bis 17 anhand der Markierungen
NasenhilfsIeiste08 aufkleben.
Nasenhilfsleiste 18, Holme 2 und 3 sowie Füllstücke 5 bis 7 entsprechend
dem Profilverlauf verschleifen. Rippen mit Schleiflatte abstraken.
Innenseite (Klebeseite) der Beplankung
und längs derEndkanten
9
11
13
14
15
2
auf Baubrett fixieren. Füllstück 6 auf
benutzen. Nach Zeich-
aufkleben.
der Stanzteile aus den Stanzschnitten
um Verwechslungen auszuschließen.
und linken Rippenblock ordnen. Zwischen
mit Zacki aufkleben.
mit Filzschreiber
auf einer Breite von ca. 8 mm schräg abschleifen.
8
6
21
5
10
12
ist es vor-
kennzeichnen
7
8
