Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 8 (44)

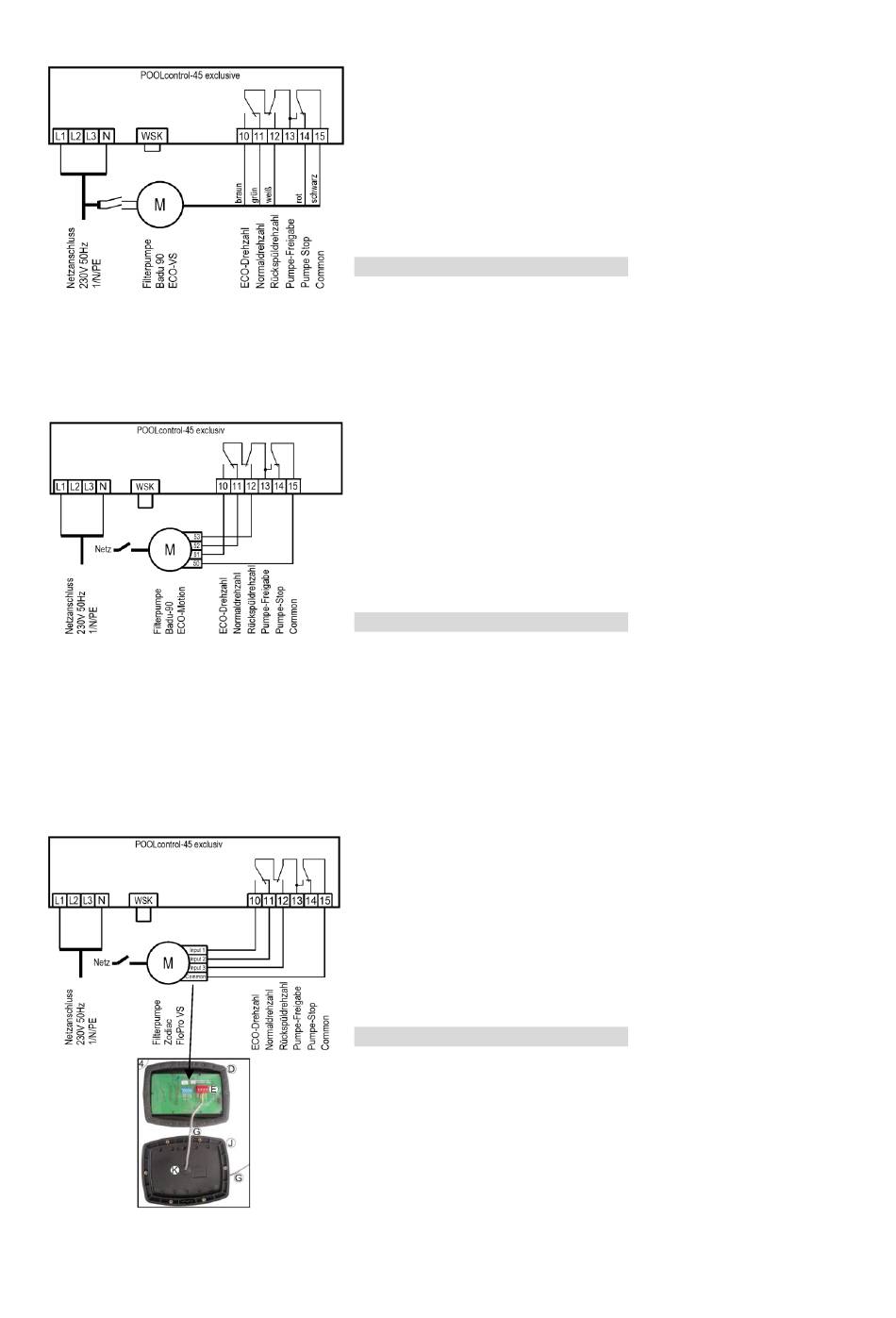

Netzanschluss bei Verwendung einer Speck ECO-VS Pumpe
Eine Speck ECO-VS Pumpe kann direkt an die PC-45 exclusiv
angeschlossen werden. Die Drehzahlsteuerung wird an die Klemmen
10-15 angeschlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-45 exclusiv
bereitgestellt werden.
Zwischen den beiden Klemmen 1 und 2 (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option
Filterpumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Im Setup-Menü an der Pumpe müssen die Digitaleingänge auf „dI"
eingestellt werden.
Netzanschluss bei Verwendung einer Speck Badu-90-ECO-Motion Pumpe
Eine Speck Badu-90-ECO-Motion Pumpe kann direkt an die PC-45
exclusiv angeschlossen werden. Die Drehzahlsteuerung wird an die
Klemmen 10-15 angeschlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-45 exclusiv
bereitgestellt werden.
Zwischen den beiden Klemmen 1 und 2 (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option
Filterpumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Im Setup-Menü an der Pumpe muss die externe Ansteuerung für
„Festdrehzahlen digital" mit der Signalart „Dauersignal" aktiviert
werden. Für die Drehzahlen N1, N2 und N3 müssen die
gewünschten Drehzahlen für ECO-Betrieb, Normalbetrieb und
Rückspülung eingestellt werden.
Netzanschluss bei Verwendung einer Zodiac FloPro VS Pumpe
Eine Zodiac FloPro VS Pumpe kann direkt an die PC-45 exclusiv
angeschlossen werden. Die Drehzahlsteuerung wird an die Klemmen
10-15 angeschlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-45 exclusiv
bereitgestellt werden.
Zwischen den beiden Klemmen 1 und 2 (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option
Filterpumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
In der Pumpe wird die Drehzahlregelung an den dafür vorgesehenen
Klemmen
auf
der
Rückseite
der
Benutzerschnittstelle
angeschlossen.
Den
Drehzahlstufen
1
bis
3
müssen
die
gewünschten Drehzahlen für ECO-Betrieb (Stufe 1), Normalbetrieb
(Stufe 2) und Rückspülbetrieb (Stufe 3) zugewiesen werden.
