Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 7 (44)

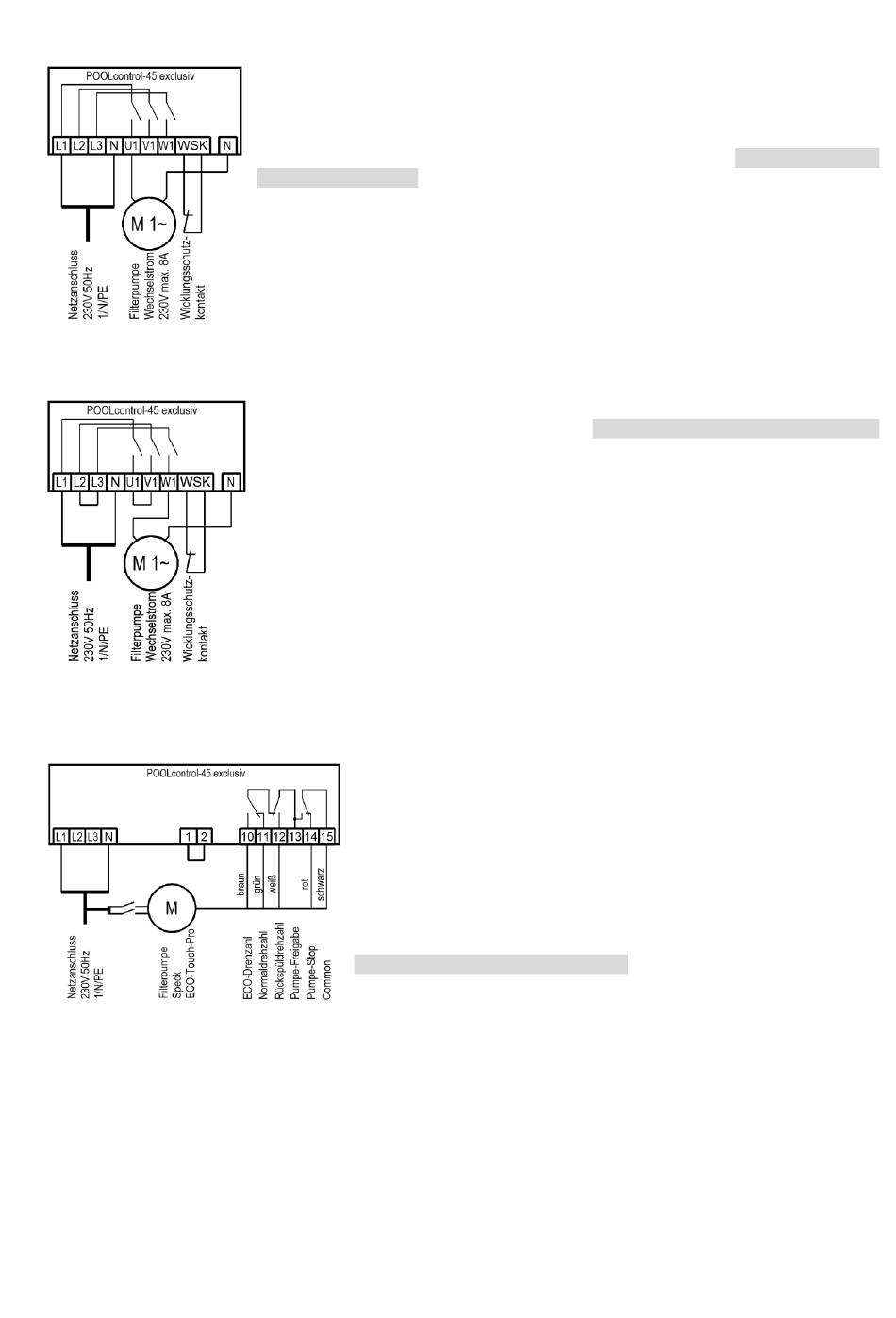

Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe
Die werksseitig eingefügte Brücke zwischen den beiden Klemmen 1 und 2 muss
bei Anschluss eines Wicklungsschutzkontaktes entfernt werden. Falls die Pumpe
keinen Wicklungsschutzkontakt hat, muss sie eingeschraubt bleiben. Diese
Klemmen führen Netzspannung!
Im Konfigurationsmenü muss für die Filterpumpe die Option Filterpumpe - Typ:
Wechselstrompumpe gewählt werden.
Die Pumpe wird in dieser Betriebsart nicht durch den elektronischen Motorschutz
überwacht.
Netzanschluss bei Verwendung einer 230V-Pumpe
(mit Aktivierung des elektronischen Motorschutzes)
Falls eine 230V-Pumpe durch den elektronischen Motorschutz überwacht werden
soll, muss für die Filterpumpe die Option Filterpumpe - Typ: Drehstrompumpe
gewählt werden. Der Auslösestrom des Motorschutzes muss auf den Nennstrom
der Pumpe (sh. Typenschild) eingestellt werden. Damit der elektronische
Motorschutz korrekt arbeitet, muss der Motorstrom über alle 3 Schaltkontakte der
Filtersteuerung geführt werden (Klemmen L2 und L3 sowie U1 und V1
überbrücken, Pumpe an W1 anschließen).
Die werksseitig eingefügte Brücke zwischen den beiden Klemmen 1 und 2 muss
bei Anschluss eines Wicklungsschutzkontaktes entfernt werden. Falls die Pumpe
keinen Wicklungsschutzkontakt hat, muss sie eingeschraubt bleiben. Diese
Klemmen führen Netzspannung!
Netzanschluss bei Verwendung einer Speck ECO-Touch-Pro Pumpe
Eine Speck ECO-Touch-Pro Pumpe kann direkt an die PC-45
exclusiv angeschlossen werden. Die Drehzahlsteuerung wird an die
Klemmen 10-15 angeschlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-45 exclusiv
bereitgestellt werden.
Zwischen den beiden Klemmen 1 und 2 (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option
Filterpumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
