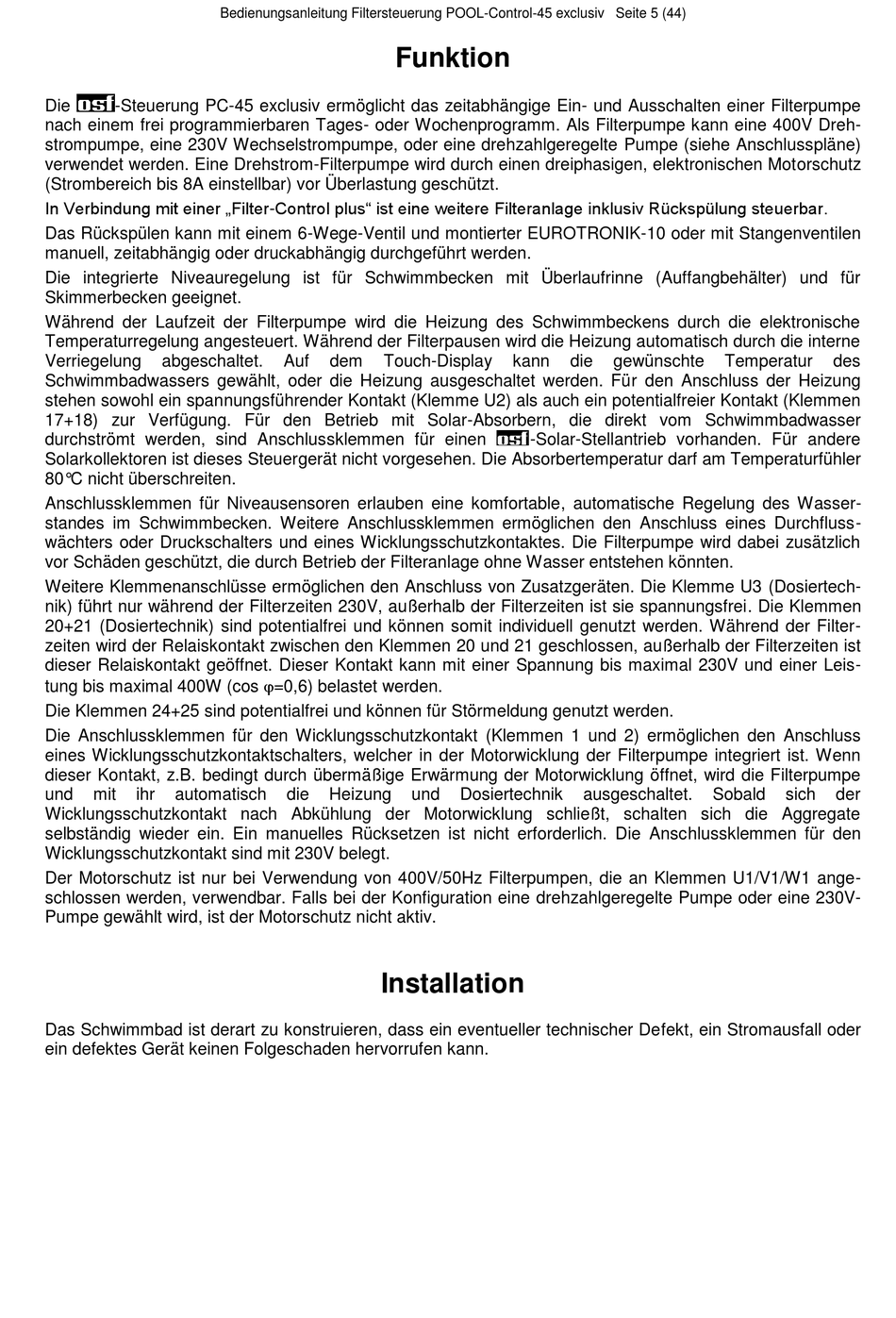

Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 5 (44)

Funktion

Die -Steuerung PC-45 exclusiv ermöglicht das zeitabhängige Ein- und Ausschalten einer Filterpumpe
nach einem frei programmierbaren Tages- oder Wochenprogramm. Als Filterpumpe kann eine 400V Dreh-
strompumpe, eine 230V Wechselstrompumpe, oder eine drehzahlgeregelte Pumpe (siehe Anschlusspläne)
verwendet werden. Eine Drehstrom-Filterpumpe wird durch einen dreiphasigen, elektronischen Motorschutz
(Strombereich bis 8A einstellbar) vor Überlastung geschützt.
In Verbindung mit einer „Filter-Control plus" ist eine weitere Filteranlage inklusiv Rückspülung steuerbar.
Das Rückspülen kann mit einem 6-Wege-Ventil und montierter EUROTRONIK-10 oder mit Stangenventilen
manuell, zeitabhängig oder druckabhängig durchgeführt werden.
Die integrierte Niveauregelung ist für Schwimmbecken mit Überlaufrinne (Auffangbehälter) und für
Skimmerbecken geeignet.
Während der Laufzeit der Filterpumpe wird die Heizung des Schwimmbeckens durch die elektronische
Temperaturregelung angesteuert. Während der Filterpausen wird die Heizung automatisch durch die interne
Verriegelung abgeschaltet. Auf dem Touch-Display kann die gewünschte Temperatur des
Schwimmbadwassers gewählt, oder die Heizung ausgeschaltet werden. Für den Anschluss der Heizung
stehen sowohl ein spannungsführender Kontakt (Klemme U2) als auch ein potentialfreier Kontakt (Klemmen
17+18) zur Verfügung. Für den Betrieb mit Solar-Absorbern, die direkt vom Schwimmbadwasser
durchströmt werden, sind Anschlussklemmen für einen -Solar-Stellantrieb vorhanden. Für andere
Solarkollektoren ist dieses Steuergerät nicht vorgesehen. Die Absorbertemperatur darf am Temperaturfühler
80°C nicht überschreiten.
Anschlussklemmen für Niveausensoren erlauben eine komfortable, automatische Regelung des Wasser-
standes im Schwimmbecken. Weitere Anschlussklemmen ermöglichen den Anschluss eines Durchfluss-
wächters oder Druckschalters und eines Wicklungsschutzkontaktes. Die Filterpumpe wird dabei zusätzlich
vor Schäden geschützt, die durch Betrieb der Filteranlage ohne Wasser entstehen könnten.
Weitere Klemmenanschlüsse ermöglichen den Anschluss von Zusatzgeräten. Die Klemme U3 (Dosiertech-
nik) führt nur während der Filterzeiten 230V, außerhalb der Filterzeiten ist sie spannungsfrei. Die Klemmen
20+21 (Dosiertechnik) sind potentialfrei und können somit individuell genutzt werden. Während der Filter-
zeiten wird der Relaiskontakt zwischen den Klemmen 20 und 21 geschlossen, außerhalb der Filterzeiten ist
dieser Relaiskontakt geöffnet. Dieser Kontakt kann mit einer Spannung bis maximal 230V und einer Leis-
tung bis maximal 400W (cos =0,6) belastet werden.
Die Klemmen 24+25 sind potentialfrei und können für Störmeldung genutzt werden.
Die Anschlussklemmen für den Wicklungsschutzkontakt (Klemmen 1 und 2) ermöglichen den Anschluss
eines Wicklungsschutzkontaktschalters, welcher in der Motorwicklung der Filterpumpe integriert ist. Wenn
dieser Kontakt, z.B. bedingt durch übermäßige Erwärmung der Motorwicklung öffnet, wird die Filterpumpe
und mit ihr automatisch die Heizung und Dosiertechnik ausgeschaltet. Sobald sich der
Wicklungsschutzkontakt nach Abkühlung der Motorwicklung schließt, schalten sich die Aggregate
selbständig wieder ein. Ein manuelles Rücksetzen ist nicht erforderlich. Die Anschlussklemmen für den
Wicklungsschutzkontakt sind mit 230V belegt.
Der Motorschutz ist nur bei Verwendung von 400V/50Hz Filterpumpen, die an Klemmen U1/V1/W1 ange-
schlossen werden, verwendbar. Falls bei der Konfiguration eine drehzahlgeregelte Pumpe oder eine 230V-
Pumpe gewählt wird, ist der Motorschutz nicht aktiv.

Installation

Das Schwimmbad ist derart zu konstruieren, dass ein eventueller technischer Defekt, ein Stromausfall oder
ein defektes Gerät keinen Folgeschaden hervorrufen kann.
