Solar-Temperaturfühler
An die Klemmen 62 und 63 kann zusätzlich ein Solar-Temperaturfühler (Art. Nr. 310.000.0033)
angeschlossen werden. Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 20m geliefert.
Diese kann bei Bedarf mit zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 50m verlängert
werden. Eine Verlegung der Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden, um
mögliche Störeinflüsse auszuschließen. Der Solar-Temperaturfühler ist am Ausgang des Sonnenkollektors
anzubringen und muss einen guten Wärmekontakt zum zurückfließenden Wasser haben. Die Temperatur am
Einbauort des Temperaturfühlers darf 80°C nicht überschreiten.
Luft-Temperaturfühler
An den Klemmen 64 und 65 kann ein Luft-Temperaturfühler angeschlossen werden. Dieser Fühler wird
verwendet, um die automatische Frostschutzfunktion zu steuern. Hierfür eignet sich der oben erwähnte Solar-
Temperaturfühler mit der Artikelnummer 310.000.0033. Dieser Temperaturfühler eignet sich aber auch für die
Installation in der Schwimmhalle. In diesem Anwendungsfall zeigt er im Display die Raumtemperatur an.

Niveauregelung

Die integrierte Niveauregelung ist sowohl für Schwimmbäder mit Überlaufrinne, als auch für Skimmerbecken
geeignet. Bei der Inbetriebnahme der Steuerung muss gewählt werden, welche Variante zum Einsatz kommt.
Dazu muss im Konfigurationsmenü entweder die Option Niveauregler – Typ: Sammelbehälter oder
Niveauregler – Typ: Skimmerbecken gewählt werden.
Schwimmbad mit Überlaufrinne
Als Sensoren sind Tauchelektroden zu verwenden.
Die Zugfestigkeit der Leitung ist ausreichend, um die Elektroden mittels dieser Spezialleitung in den
Überlaufsammelbehälter zu hängen, wobei die einzelnen Elektroden sich durchaus gegenseitig berühren
dürfen. Die Befestigung erfolgt oberhalb des Behälters mit der Elektrodenhalterung.
Die Spezialleitungen werden in einer bauseits zu installierender Abzweigdose zusammengeführt. Von dieser
2
Abzweigdose wird eine Leitung (z. B. NYM-0 7x1,5 mm ) bis zum Steuergerät verlegt. Die Leitungslänge darf
30m nicht überschreiten. Die Leitung darf nicht zusammen mit Netzleitungen verlegt werden.
Die Elektroden werden mit Sicherheitskleinspannung (SELV) betrieben.

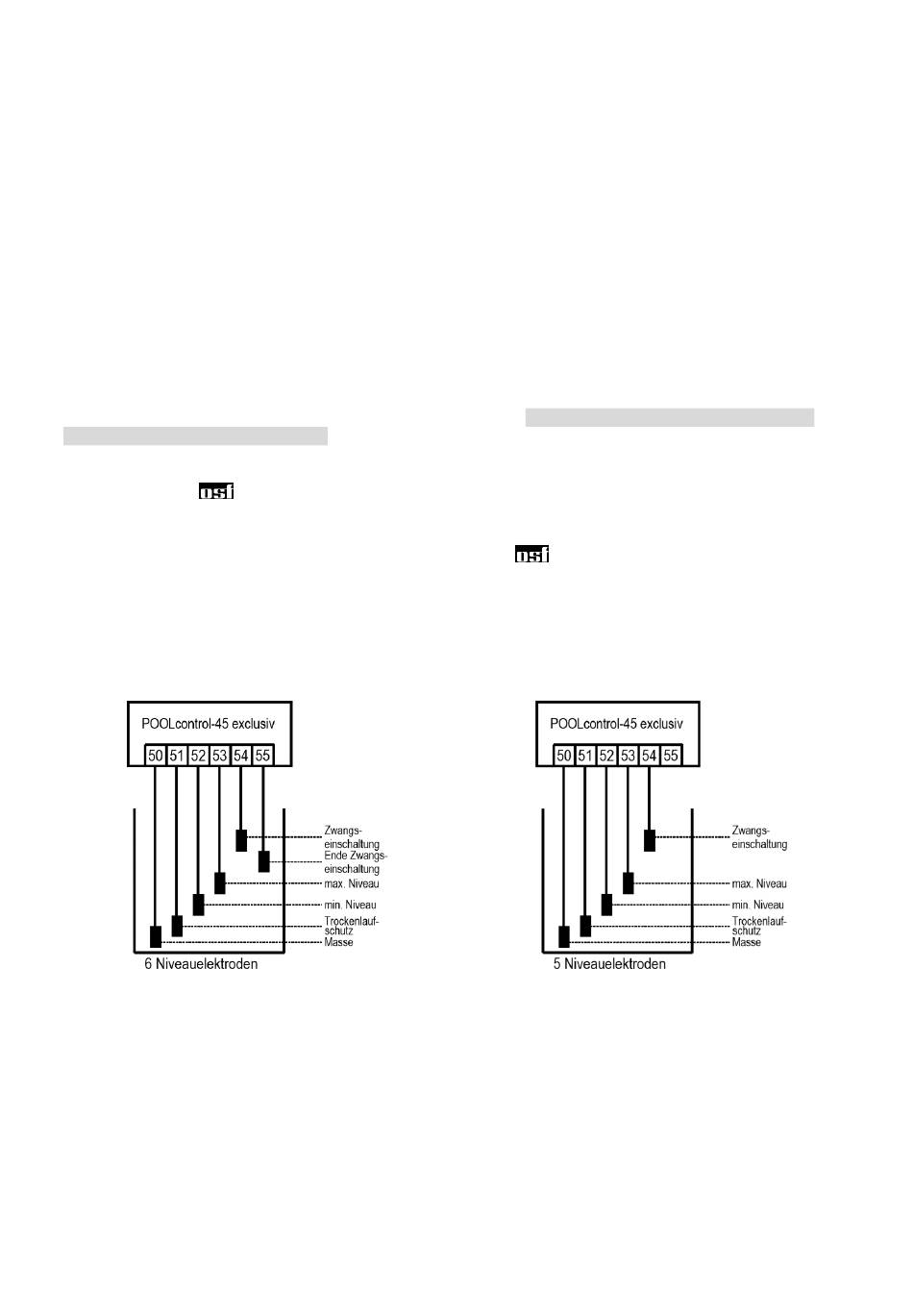

Beim Anschluss der Tauchelektroden ist besonders darauf zu achten, dass die Reihenfolge nicht verwechselt
wird, denn Verwechslungen der Elektroden führen unweigerlich zu Fehlfunktionen der Anlage.
