Die
Filtersteuerung PC-400-smart ermöglicht das zeitabhängige Ein- und
Ausschalten, sowohl einer 230V-Wechselstrom-Filterpumpe als auch einer 400V-
Drehstrom-Filterpumpe. Die PC-400-smart ist mit einem modernen Touch-Display
ausgestattet, indem sich folgende Funktionen einstellen lassen:
a) Die Anlage kann ein- und ausgeschaltet werden. Achtung, die Steuerung
wird dadurch nicht allpolig vom Netz getrennt!
b) Der
Filterbetrieb
(Schaltuhr) umgestellt werden.
Im Touch-Display wird der Betrieb der Filterpumpe durch eine grüne
Kontrollleuchte angezeigt.
c) Die Heizung lässt sich ebenfalls auf Dauer-
umschalten.
Weiterhin wird während der Laufzeit der Filterpumpe die Heizung des
Schwimmbeckens durch die elektronische Temperaturregelung angesteuert.
Während der Filterpause wird die Heizung automatisch durch die interne
Verriegelung abgeschaltet. Eine Anschlussmöglichkeit für einen Sicherheits-
Temperaturbegrenzer oder Durchflusswächter ermöglicht einen zusätzlichen
Schutz der Heizung vor Überhitzung. Im Touch-Display kann die gewünschte
Schwimmbadtemperatur gewählt oder die Heizung ausgeschaltet werden.
d) Die Uhrzeit der Anlage lässt sich ebenfalls im Touch-Display einstellen.
Die Anschlussklemmen für eine elektronische Niveauregelung
(Art. Nr. 3030000020) erlauben eine komfortable, automatische Regelung des
Wasserstandes im Schwimmbecken. Die Filterpumpe wird dabei zusätzlich vor
Schäden geschützt, die durch Betrieb der Filteranlage ohne Wasser entstehen
könnten.
Die Anschlussklemmen für eine
der Filtersteuerung zu einer automatischen Filter- und Rückspülsteuerung.
Ein weiterer Klemmenanschluss ermöglicht den Anschluss von Zusatzgeräten, z.B. der
Dosiertechnik. Die Klemmen D/D sind potentialfrei und können somit individuell genutzt
werden. Während der Filterzeiten wird der Relaiskontakt zwischen den Klemmen D/D
geschlossen, außerhalb der Filterzeiten ist dieser Relaiskontakt geöffnet. Dieser
Kontakt kann mit einer Spannung bis maximal 230V und einer Leistung bis maximal
400W (cos 1) belastet werden.
Die Anschlussklemmen für den Wicklungsschutzkontakt (WSK) ermöglichen den
Anschluss eines Wicklungsschutzkontaktschalters, welcher in der Motorwicklung der
Filterpumpe integriert ist. Wenn dieser Kontakt, z.B. bedingt durch übermäßige
Erwärmung der Motorwicklung öffnet, wird die Filterpumpe und mit ihr automatisch die
Heizung und Dosiertechnik ausgeschaltet. Sobald sich der Wicklungsschutzkontakt
nach Abkühlung der Motorwicklung schließt, schalten sich die Aggregate selbständig
wieder ein. Ein manuelles Rücksetzen ist nicht erforderlich. Die Anschlussklemmen
„WSK" sind mit 230V belegt.
Der Betrieb von Filterpumpe und Heizung wird durch Kontroll-Leuchten im Touch-
Display angezeigt - eine Kontrolle ist also jederzeit möglich.
Die Filterpumpe wird durch einen elektronischen Motorschutz (Strombereich von 0A bis
8A) vor Überlastung geschützt.

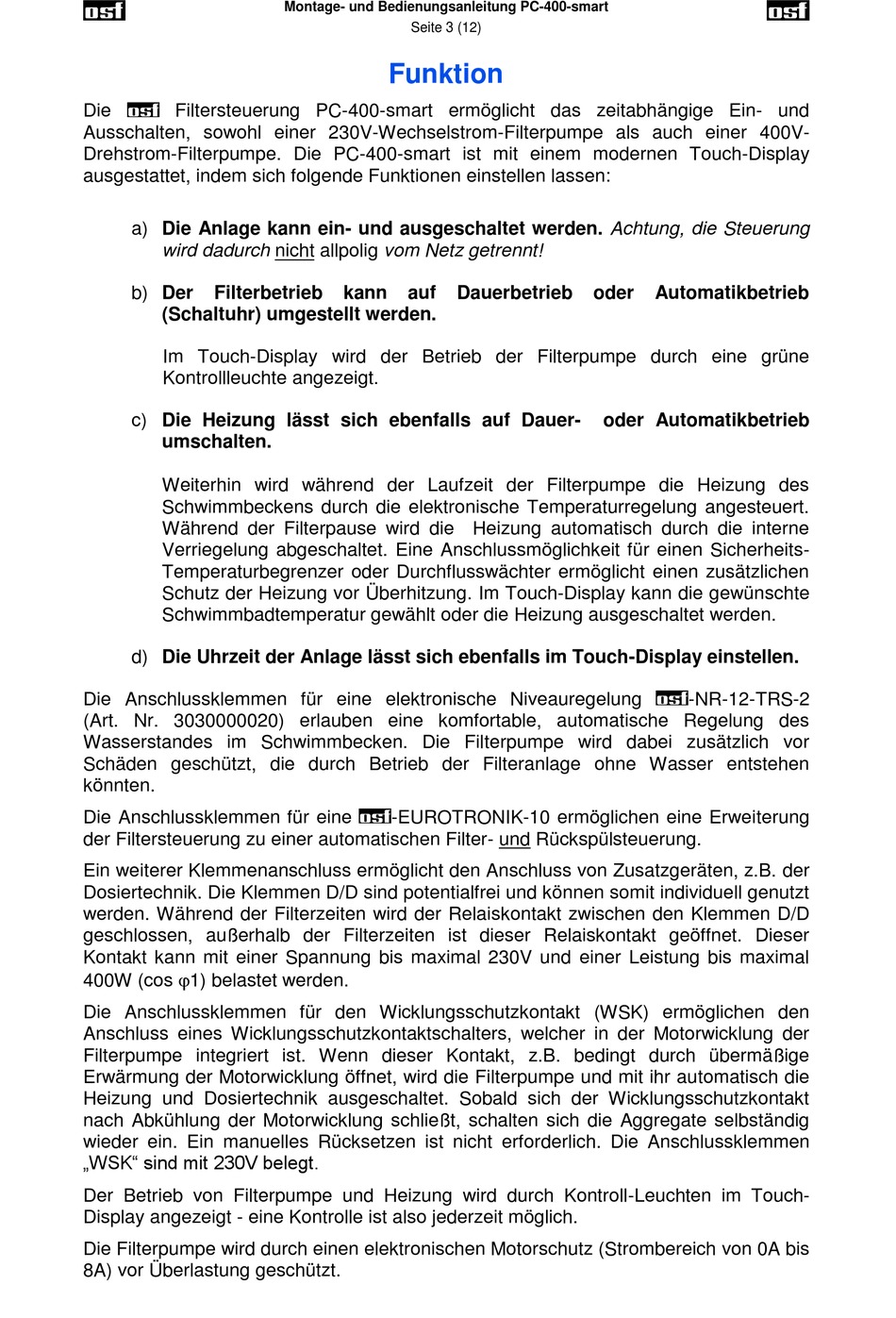

Montage- und Bedienungsanleitung PC-400-smart
Seite 3 (12)
Funktion
kann
auf
-EUROTRONIK-10 ermöglichen eine Erweiterung
Dauerbetrieb
oder
oder Automatikbetrieb
Automatikbetrieb
-NR-12-TRS-2
