OSF 3104800211 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

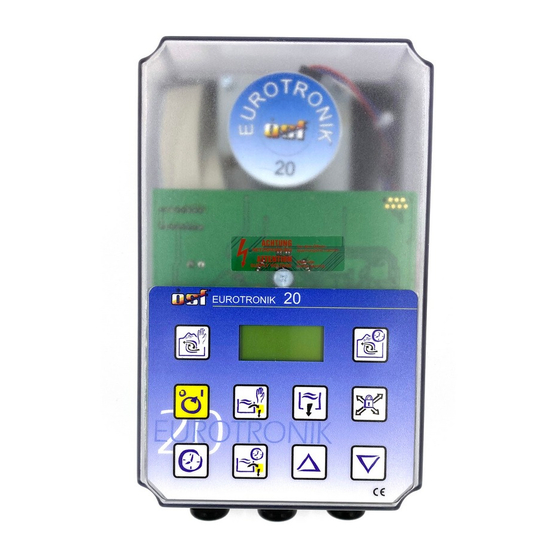

Die elektronische Rückspülsteuerung EUROTRONIK-20 schaltet zu programmierbaren Zeiten die
Filterpumpe eines Schwimmbades ein und führt die zur Reinigung des Filtersandes erforderlichen
Rückspül- und Klarspülvorgänge aus. Die mit einer geschützten Schnellbefestigung auf dem 6-Wege-
Ventil montierte EUROTRONIK bringt automatisch das Ventil in die jeweils richtige Position. Die Zeit von
Rückspül- und Klarspülvorgang ist einstellbar und kann im LCD-Display abgelesen werden.
Der Rückspülvorgang kann sowohl zeitgesteuert, durch die eingebaute Digital-Schaltuhr, als auch
druckabhängig durchgeführt werden. Der einstellbare Druckschalter (Art.Nr.2000599015) ist nicht im
Lieferumfang enthalten. Ein manuelles Starten des Rückspülvorganges durch Betätigung einer im
Gehäusedeckel untergebrachten Taste ist möglich.
Ein Anschluß für ein 230V-Motorventil ermöglicht die Entnahme des für den Rückspülvorgang benötigten
Wassers direkt aus dem Schwimmbad statt aus dem Überlauf-Sammelbehälter, oder die Nachspeisung
von Frischwasser während des Rückspülens. Ein zusätzlicher potentialfreier Relaiskontakt kann
während des Rückspülens zur Ansteuerung einer zweiten Pumpe (Rückspülpumpe oder -gebläse)
verwendet werden.
Ein Anschluß für einen externen Temperaturregler ermöglicht die Heizung des Schwimmbadwassers
während der Filterzeiten. Durch eine interne Verriegelung wird dabei sichergestellt, daß die Heizung nur
dann in Betrieb ist, wenn die Filterpumpe läuft.
Zum Entleeren des Schwimmbades kann das 6-Wege-Ventil auch in die Stellung Entleeren positioniert
werden. Der Taster befindet sich ebenfalls im Gehäusedeckel. Für Wartungszwecke kann das Ventil
außerdem mit einer weiteren Taste in die Stellung Geschlossen gebracht werden.
Die jeweilige Ventilstellung und die Positionsveränderungen können auf einer LCD-Anzeige im
Gehäusedeckel ohne Öffnen des Gehäuses abgelesen werden. Der Ventilteller wird zur Schonung der
Sterndichtung vor dem Drehen angehoben. Die Pumpe wird während dieser Zeit ausgeschaltet.
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Motorventil:
Schutzart:
verwendbare Ventile:
mit entsprechendem Adapter
statischer Wasserdruck:
Wassersäule über dem Ventil:
Art.Nr.3104800211

Funktion

Technische Daten

245mm x 140mm x 95mm
R
-20
230V/50Hz
ca.10VA
max. 1,1 kW (AC3)
230V
IP 54
Praher 1½" und 2"
Speck 1½" und 2"
Midas 1½" und 2"
Astral 1½"
Astral 2"
Hayward 1½"
max.0,3bar
max. 3,0m
