Einleitung Und Allgemeine Beschreibung; Startgerät Und Hauptkomponenten (Abb. A); Kontroll- Und Regelgeräte; Betrieb Im Start-Modus Der Start-Modus - Telwin Drive Pro 2012 Bedienungsanleitung

anderer Teile führt zum Erlöschen der Gewährleistung.
- Sorgen Sie jederzeit für eine sachgerechte, stabile Position und stabile
Abstützstellen.
Bewegen Sie sich nicht über Kabel oder elektrische Konstruktionen.
- Bei der Wartung des Starters ist sehr sorgfältig vorzugehen. Prüfen Sie in
regelmäßigen Zeitabständen die Kabel. Festgestellte Schäden müssen
von einem befugten Fachmann behoben werden.
- Prüfen Sie, ob schadhafte Teile vorhanden sind. Vor der Benutzung
dieses Starters sind sorgfältig alle scheinbar schadhaften Teile darauf zu
prüfen, ob sie korrekt funktionieren. Prüfen Sie, ob die Kabel einwandfrei
am Starter befestigt sind. Es wird empfohlen, schadhafte Teile von einem
befugten Fachmann reparieren oder austauschen zu lassen.
1.1 BESONDERE HINWEISE UND SICHERHEITSVORKEHRUNGEN BEI
DER BENUTZUNG DER IM STARTER ENTHALTENEN LITHIUMBATTERIEN
Bei Missachtung der folgenden Regeln kann die Batterie im Starter
beschädigt werden, sich erhitzen, sich aufblähen, Feuer fangen und
explodieren:
- Unter keinen Umständen darf die Starterhülle geöffnet werden.
- Den Starter nicht in der Sonne, in der Nähe von offenem Feuer oder
unter ähnlichen Bedingungen aufladen.
- Den Starter nicht in der Nähe von Heizöfen, offenem Feuer oder an
anderen Orten mit hohen Temperaturen verwenden oder zurücklassen.
- Den Starter ausschließlich mit dem Ladenetzteil aufladen, das zum
Lieferumfang des Gerätes gehört oder mit Ladesystemen, die als separat
verkauftes Zubehör gelten.
- Den Starter nicht ins Feuer werfen oder erhitzen.
- Die Polung der Anschlüsse plus „+" und minus „-" darf nicht vertauscht
werden.
- Die Anschlüsse des Starters nicht kurzschließen.
- Die Hülle des Starters nicht mit Spitzen durchlöchern, mit einem
Hammer treffen oder auf sie treten.
- Den Starter nicht in Öfen, Mikrowellenöfen o. ä. stellen.
- Den Starter nicht werfen oder starken Stößen aussetzen.
- Die Hülle des Starters nicht manipulieren oder verändern.
- Wenn der Starter während des Gebrauchs, des Ladens oder der
Aufbewahrung ungewohnte Gerüche abgibt, sich erwärmt oder sich
verformt, darf das Gerät nicht mehr verwendet werden.
- Modelle mit nur einer Spannung von 12V:
Es ist untersagt, Fahrzeuge mit einer von 12V abweichenden
Spannung zu verwenden.
Die Verwendung
Anwendungen ist untersagt.
Dieses Handbuch ist aufzubewahren.
Das Handbuch ist erforderlich, um die Hinweise und Sicherheitsmaßnahmen
für die Betriebs- und Wartungsvorgänge einzusehen. Außerdem enthält es
das Komponentenverzeichnis und die technischen Daten.
Das Handbuch ist für ein eventuelles künftiges Nachschlagen an einem
sicheren, trockenen Ort aufzubewahren.

2. EINLEITUNG UND ALLGEMEINE BESCHREIBUNG

Verwendungszweck
Tragbarer Multifunktions-Starter mit Batterie. Ideal für alle, die einen
Notstarter benötigen. Zu den Anwendungsbereichen gehören Motorräder,
Kraftfahrzeuge, Boote und vieles mehr. Vollständig kompatibel mit allen
12-Volt- und 24-Volt-Startsystemen (nur Modell 12V/24V).
Der Starter verwendet LITHIUM-BATTERIEN, wodurch das Gerät extrem
handlich und kompakt ist. Der Multifunktionsstarter ist außerdem mit
einer leistungsstarken LED-Leuchte und einem USB-Ausgang zum
Versorgen und/oder Laden elektronischer Geräte ausgestattet.
3. BESCHREIBUNG DES STARTERS
3.1 STARTGERÄT UND HAUPTKOMPONENTEN (Abb. A)
1. Multifunktionsstarter mit Startkabeln und Klemmen.
2. Ladekabel mit USB-Steckern Typ A und C.
3. LED-Beleuchtung.
4. USB-Anschluss zum Laden des Starters mit dem mitgelieferten USB-
Kabel.
5. Bedienfeld.
6. Seitliche Halterungen zum Einhängen der Zangen in Ruhestellung.
7. USB-Anschluss für Spannungsversorgung und/oder Laden von
elektronischen Geräten (Power Bank).
8. Anschluss zur Auswahl von 12 V oder 24 V (nur Modell 12 V/24 V).
ACHTUNG: Bei der Ausführung 12V/24V die mit der
Fahrzeugbatterie kompatible Spannung wählen.
für andere als die angegebenen
3.2 KONTROLL- UND REGELGERÄTE

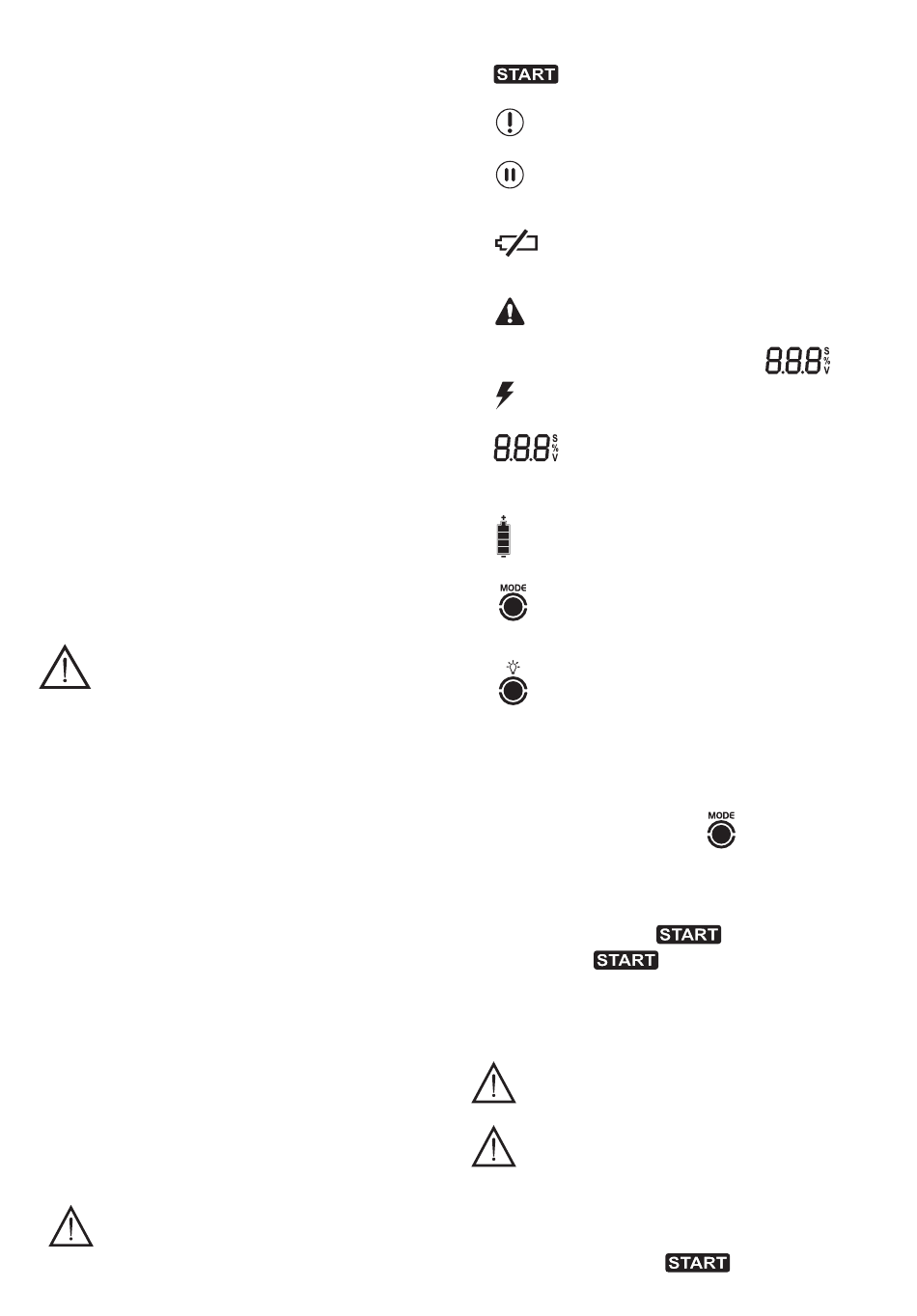

3.2.1 Bedienfeld (Abb. B)
1.
Zeigt an, dass die Startfunktion aktiviert wurde.
2.
Zeigt an, dass die „Override"-Funktion aktiviert wurde.
3.
Zeigt an, dass eine Pause eingelegt wurde, die in der Regel durch einen
Countdown-Timer auf dem Display angezeigt wird.
4.
Weist den Benutzer darauf hin, die Li-Batterie des Starters so schnell
wie möglich wieder aufzuladen.
5.
Zeigt einen allgemeinen Alarm in Kombination mit anderen Symbolen
und/oder Alarmcodes an, die auf dem Display
werden.
6.
Zeigt an, dass die Li-Batterie des Starters geladen wird.
7.
Zeigt an: den Ladezustand der Li-Batterie des Starters, die beim Start
gewählte Spannung, den Countdown des Pausentimers, Alarmcodes
usw.
8.
Zeigt den Ladezustand der Li-Batterie des Starters an.
9.
Taste für Zündung, Auswahl der Starterfunktion, Batteriestatus des
Starters, „Override" (2 + Sekunden).
10.
Taste für LED-Licht, Auswahl der LED-Lichtfunktion (Ref. A-3).
4. INSTALLATION
Position des Starters
Stellen Sie den Starter während des Betriebs stabil auf eine ebene,
waagerechte Fläche.
4.1 BETRIEBSART
Der Starter wird durch Drücken der Taste
die Ladung eingeschaltet; der Starter schaltet sich automatisch aus, wenn
er nicht an die Ladung angeschlossen ist, der USB-Ausgang (Abb. A-7) ist
inaktiv, die LED-Leuchte (Abb. A-3) ist ausgeschaltet und es wird länger als
30 Sekunden keine Aktivität an den Tasten festgestellt.
4.2 BETRIEB IM START-MODUS
Der START-Modus
24-V-Batterien (24 V nur bei 12 V/24 V-Modell) verfügbar und der Starter
liefert den zum Starten des Fahrzeugs erforderlichen Strom, wenn dessen
Batterie eine unzureichende Kapazität aufweist. Wenn die Fahrzeugbatterie
vollständig entladen ist, sollte vor dem Start eine Vorladung durchgeführt
werden.
ACHTUNG: Befolgen Sie die Anweisungen genau in der unten
angegebenen Reihenfolge! Achten Sie immer darauf, dass die
schwarze und die rote Klemme nicht miteinander in Kontakt
kommen oder einen gemeinsamen Leiter berühren!
ACHTUNG: Die Nichtbeachtung der folgenden Regeln kann
die Lebensdauer des Starters beeinträchtigen.
Vorgehensweise
- Wählen Sie über den Stecker in Abb. A-8 die Batteriespannung (nur
Modell 12V/24V).
- Die richtige Auswahl der Spannung erfolgt gemäß Abb. C.
- Wählen Sie die Funktion START
- 16 -
angezeigt
oder beim Anschließen an
ist für Fahrzeuge mit 12-V- und
. Auf dem Display erscheint
