9 Technische Daten

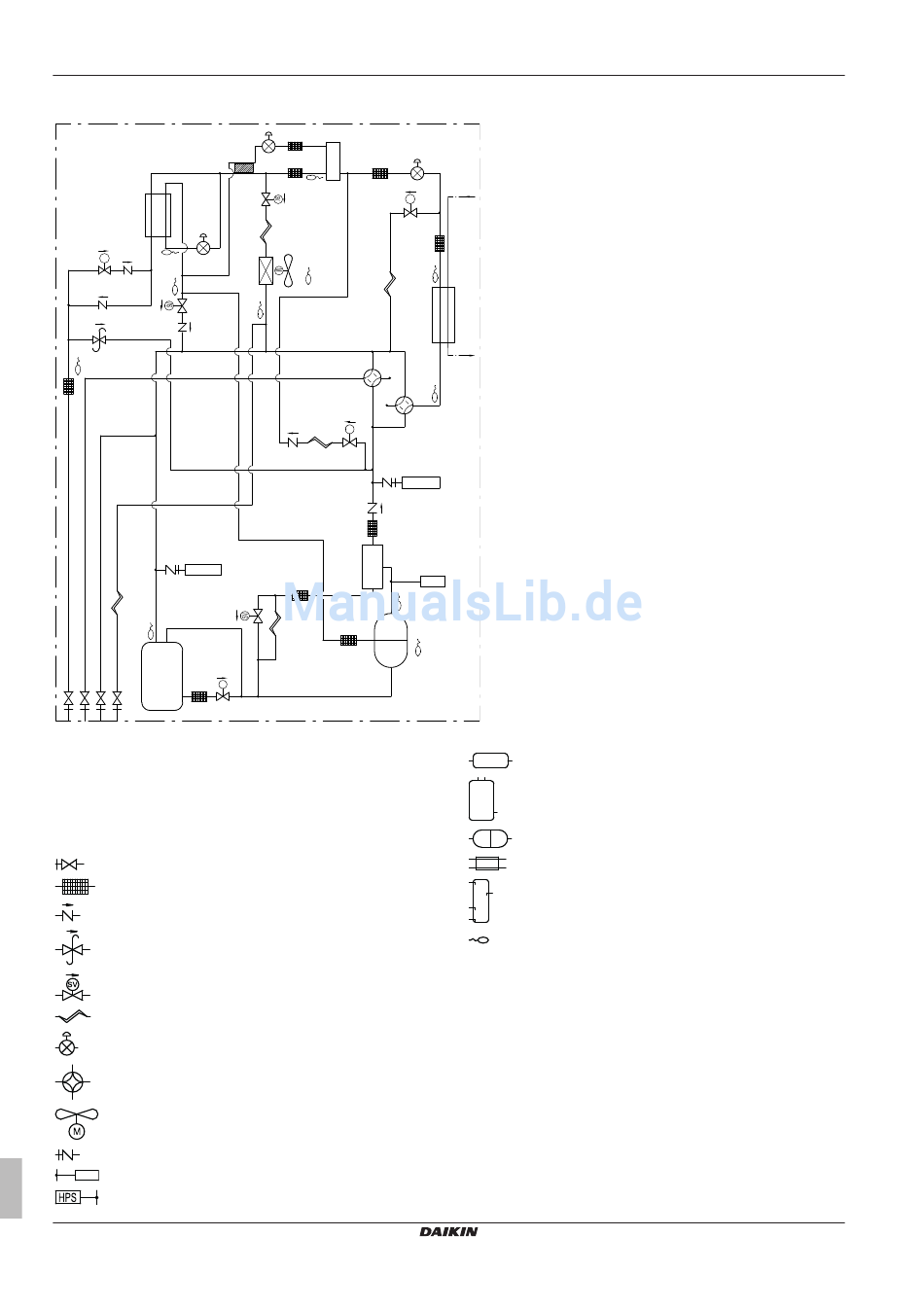

9.2 Rohrleitungsplan: Außeneinheit
SV
SENPL
SV
B B B A
A Einfüllstutzen
B Absperrventil (mit Service-Stutzen ∅7,9 mm
Bördelanschluss)
C Kühlwassereinlass
D Kühlwasserauslass
Einfüllstutzen / Service-Stutzen
Filter
Kontrollventil
Druckentlastungsventil
Magnetventil
Kapillarrohr
Elektronisches Expansionsventil
4-Wege-Ventil
Propeller-Ventilator
Port (für Sensor)
Niederdruck-/Hochdruck-Sensor
Hochdruckschalter
Installations- und Betriebsanleitung
32
C
SV
D
SV
SENPH
HPS
4D108945A
Ölabscheider
Akkumulator
Verdichter
Doppelrohr-Wärmetauscher
Flüssigkeitssammler
Thermistor
RWEYQ8~14T9V1B+RWEYQ8~14T9Y1B
VRV IV wassergekühltes System-Klimagerät
4P452190-1A – 2017.04
