Kältemittel Einfüllen - Daikin VRV IV Installation Und Betriebsanleitung

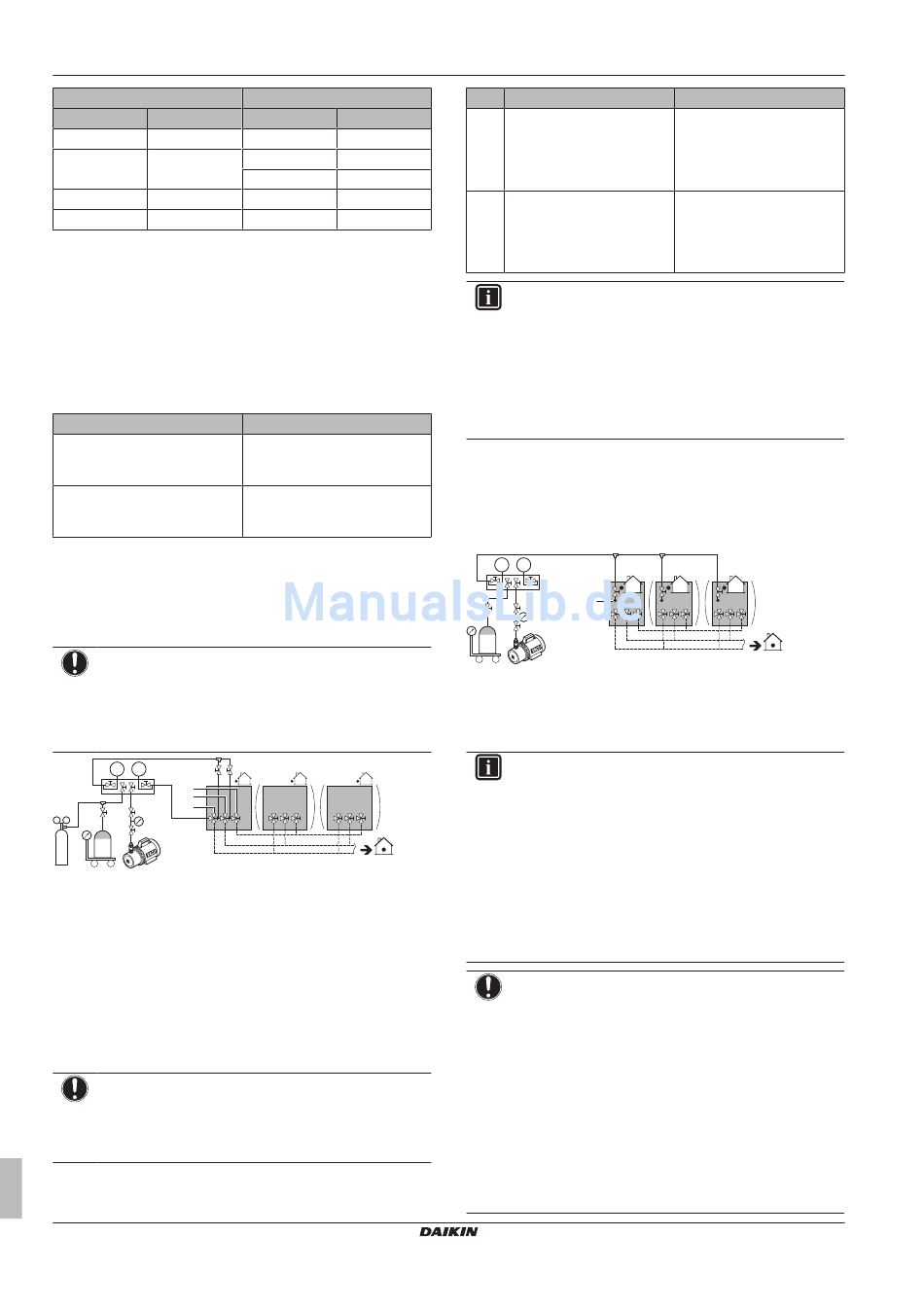

5 Installation
Rohrstärke in Zoll (Inch)
Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor
Ø12,7 mm 0,12
Ø15,9 mm 0,18
Ø19,1 mm 0,26
Ø22.2 mm 0,37
5.6.4 Kältemittel einfüllen
Befolgen Sie das nachfolgend aufgeführte Verfahren.
Vor-Befüllung mit Kältemittel
1 Berechnen Sie die Menge an Kältemittel, die hinzugefügt
werden muss. Benutzen Sie dazu die Formel in
zusätzliche Kältemittelmenge bestimmen" auf
2 Die ersten 10 kg zusätzlichen Kältemittels können vor-befüllt
werden, ohne dass die Außeneinheit in Betrieb ist:
Wenn
Die zusätzlich einzufüllende
Menge an Kältemittel ist kleiner
als 10 kg
Die zusätzlich einzufüllende
Menge an Kältemittel ist größer
als 10 kg
3 Vor-Befüllen kann durchgeführt werden, ohne dass der
Verdichter in Betrieb
Kältemittelflasche an die Service-Stutzen der Absperrventile der
Flüssigkeits- und Ausgleichsleitung angeschlossen (Ventil B
öffnen). Sicherstellen, dass alle Außeneinheit-Absperrventile
sowie die Ventile A, C und D geschlossen sind.
HINWEIS
Während der Vor-Befüllung wird das Kältemittel nur über
die Flüssigkeitsleitung eingefüllt. Die Ventile C, D und A
schließen und die
Gasleitung und der Hochdruck/Niederdruck-Gasleitung
trennen.
C
(1)
p < p >
h
A B
g
f
a
d
N2 R410A
b c e
a Druckminderventil
b Stickstoff
c Waage
d Tank für Kältemittel R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil der Gasleitung
h Absperrventil der Hochdruck/Niederdruck-Gasleitung
A Ventil A
B Ventil B
(1)
C Ventil C
D Ventil D
(1) Nur bei Modus Wärmerückgewinnung.
HINWEIS
Die Vakuumpumpe nicht am Gas-Einlass-Absperrventil
anschließen, wenn die Einheit im Wärmepumpenmodus
laufen soll. Das könnte das Risiko erhöhen, dass die
Einheit ausfällt.
4 Eine der folgenden Maßnahme ergreifen:
Installations- und Betriebsanleitung
20
Rohrstärke metrisch
Ø12 mm 0,097
Ø15 mm 0,16
Ø16 mm 0,18
Ø18 mm 0,24
Ø22 mm 0,35
"5.6.3 Die
Seite 19.
Dann
Schritte 3~4 durchführen.
Schritte 3~6 durchführen.
ist. Dazu wird einfach
Sammelrohrverbindung von
D
Wenn
4a Die berechnete Menge an
zusätzlich einzufüllendem
Kältemittel ist durch das oben
erwähnte Verfahren zum Vor-
Befüllen erreicht
4b Durch Vor-Befüllen ist es
nicht möglich gewesen, die
gesamte Menge an
Kältemittel einzufüllen
INFORMATION
Wenn in Schritt 4 die zusätzliche Kältemittelmenge
vollständig eingefüllt ist (nur durch Vor-Befüllen), notieren
Sie die Kältemittelmenge, die hinzugefügt wurde, auf dem
mit der Einheit gelieferten Etikett als Angabe zusätzlicher
Kältemittelfüllung. Und befestigen Sie das Etikett auf der
Rückseite der Frontblende.
Führen Sie
"7 Erstmalige Inbetriebnahme" auf
Einfüllen des Kältemittels
5 Nach dem Vor-Befüllen Ventil A mit dem Kältemittel-
Einfüllstutzen verbinden und das verbleibende zusätzliche
Kältemittel über diesen Anschluss einfüllen. Alle Außeneinheit-
Absperrventile öffnen. Dabei muss Ventil A geschlossen
bleiben!
p < p >
die
A
b
R410A
a c
a Waage
b Tank für Kältemittel R410A (Siphonsystem)
der
c Vakuumpumpe
d Einfüllstutzen für Kältemittel
A Ventil A
INFORMATION
Bei einem System mit mehreren Außeneinheiten ist es
nicht erforderlich,
Einfüllstutzen anzuschließen.
Das Kältemittel wird eingefüllt mit einer Geschwindigkeit
von ±22 kg pro 1 Stunde bei einer Außentemperatur von
30°C DB oder mit ±6 kg bei einer Außentemperatur von
0°C DB.
Wenn Sie bei einem System mit mehreren Außeneinheiten
den Auffüllvorgang beschleunigen wollen, schließen Sie
die Kältemittelbehälter an jede einzelne der Einheiten an,
um sie zu befüllen.
HINWEIS
▪ Die Kältemittel-Einfüllöffnung wird innerhalb der Einheit
an die Leitung angeschlossen. Das Rohrsystem
innerhalb der Einheit wurde bereits werksseitig mit
Kältemittel befüllt. Passen Sie deshalb auf, wenn Sie
den Kältemittel-Einfüllschlauch anschließen.
▪ Vergessen Sie nicht, den Deckel der Kältemittel-
Einfüllöffnung zu schließen, nachdem Sie Kältemittel
eingefüllt haben. Das Anzugsdrehmoment für den
Deckel beträgt 11,5 bis 13,9 N•m.
▪ Um eine
sicherzustellen, kann es nach Starten der Einheit
±10 Minuten dauern, bis der Verdichter seinen Betrieb
aufnimmt. Es liegt dann kein Fehler vor.
Dann
Schließen Sie Ventil B und
trennen Sie das Sammelrohr
von der Flüssigkeitsleitung.
Das Ventil B schließen, die
Sammelrohr zur
Flüssigkeitsleitung trennen
und die Schritte 5~6
ausführen.
einen Probelauf durch -
Seite 28.
d
den Kältemittelbehälter
gleichmäßige Kältemittelverteilung
RWEYQ8~14T9V1B+RWEYQ8~14T9Y1B
VRV IV wassergekühltes System-Klimagerät
4P452190-1A – 2017.04
siehe dazu
an alle
