Getriebe, Boden-, Drossel-, Abdrehklappe - Rabe T 400 As Betriebsanleitung

2
l
ll
lll
1
13
16
6
3
5
4
1
12
a b
6
14
17
1
18

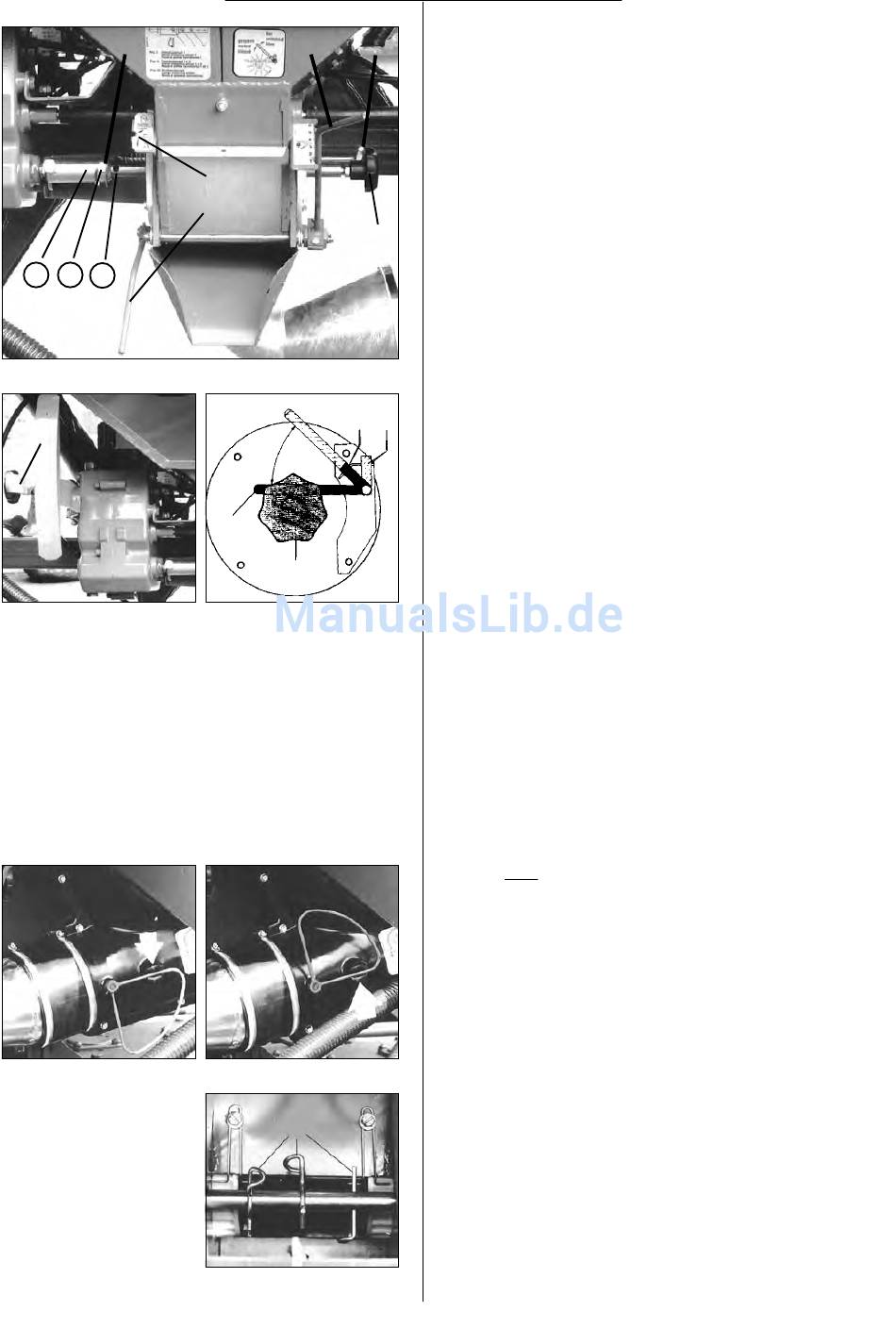

zu 1.) Dosierradstellung: mit Hilfe des Sterngriffs
(12/1) die Welle verschieben – unter leichtem Drehen
– und mit Stecker (12/2) arretieren. (Beim Umstellen
Bodenklappe auf "1".)
Stellung I – Feindosierrad (10/1)
Stellung II – Feindosierrad (10/1+2)
Stellung III – Grobdosierrad (10/3)
In Stellung I und II (Feinsaat) muß das Grobdosierrad
arretiert werden – mit Hebel (14/6, 12/6).
Hebel hinten einrasten 14/a –Grobdosierrad arre-
tiert,
Hebel vorn einrasten 14/b –bei Dosierradstellung
III.
Läßt sich (in Dosierradstellung I und II) der Hebel
(14/6) nicht in die Arretierstellung (14/a) umschalten,
dann das Grobdosierrad etwas verdrehen (hierfür
Entleerungsschieber öffnen).
zu 2.) Getriebestellung: das Ölbadgetriebe
ist von 0 - 100 stufenlos verstellbar (0 =
Stillstand).
Wird in Dosierradstellung III (Grobdosierrad)
eine Getriebeeinstellung unter 15 erforderlich,
dann ist auf Dosierradstellung II (Feindosier-
rad 1+2) umzustellen und mit entsprechend
höherer Getriebestellung die Abdrehprobe
durchzuführen.
Den Stellhebel (13/1) mit Sterngriff feststel-
len.
(Hydraulische Saatmengenverstellung: siehe Seite
12.)
zu 3.) Bodenklappe: mit dem Stellhebel (12/3) laut
Sätabelle einstellen; 1 - 6.
Die Bodenklappe bildet unter den Dosierrädern den
Abschluß des Dosiergehäuses; sie ist abgefedert,
kann ausweichen. (Beim Umstellen der Dosierräder
immer die Bodenklappe auf "1".)
Wird beim Abdrehen Bruchkorn festgestellt, Boden-
klappe eine Raste höher als in Sätabelle.
zu 4.) Drosselklappe: Auf- (für Normalsaat; Fig.16)
und Zu-Stellung (für Feinsaat; Fig.17).
Die Drosselklappe regelt die Luftmenge für den
Transport des Saatgutes. (Bei hydraulischem Ge-
bläseantrieb die Drosselklappe immer "offen"; siehe
Hydraulischer Gebläseantrieb.)
zu 5.) Abdrehklappe: nur zum Abdrehen den Hebel
(12/4) in oberer Stellung einrasten – bei (12/5).
Arbeitsstellung: Hebel "runter".
zu 6.) Rührwelle: die Rührwelle sichert gleichmä-
ßigen Nachlauf des Saatgutes.
Die äußeren Rührstecker mit dem Bügel nach innen
weisend einsetzen.
Bei Raps die Rührstecker (18/1) aus der Rührwelle
herausziehen; ebenso bei gut rollenden "nachflie-
ßenden" Erbsen, evtl. auch Bohnen.
