Verladehinweise
Zum Verladen (Anheben) die Drillmaschine immer
an 4 Punkten einhängen;
2 x Ösen am vorderen Querrohr (3/2),
2 x Ösen an Scharschienenanbauböcken (5/2).
Eine Traverse und Textilgurte verwenden; deren Trag-
fähigkeit beachten!
Nicht unter angehobene Last treten!
Die Drillmaschine nur solo – ohne Bodenbearbei-
tungsgerät – und nur mit leerem Behälter anheben.
3
Aufbau
Satteldreieck und Riemenscheibe nach spezieller
Montageskizze am Bodenbearbeitungsgerät montie-
3
ren (siehe Anhang. Satteldreieck senkrecht zum Zapf-
wellendurchtrieb. Maß "115" mm einhalten. Antrieb
1000 U/min.).

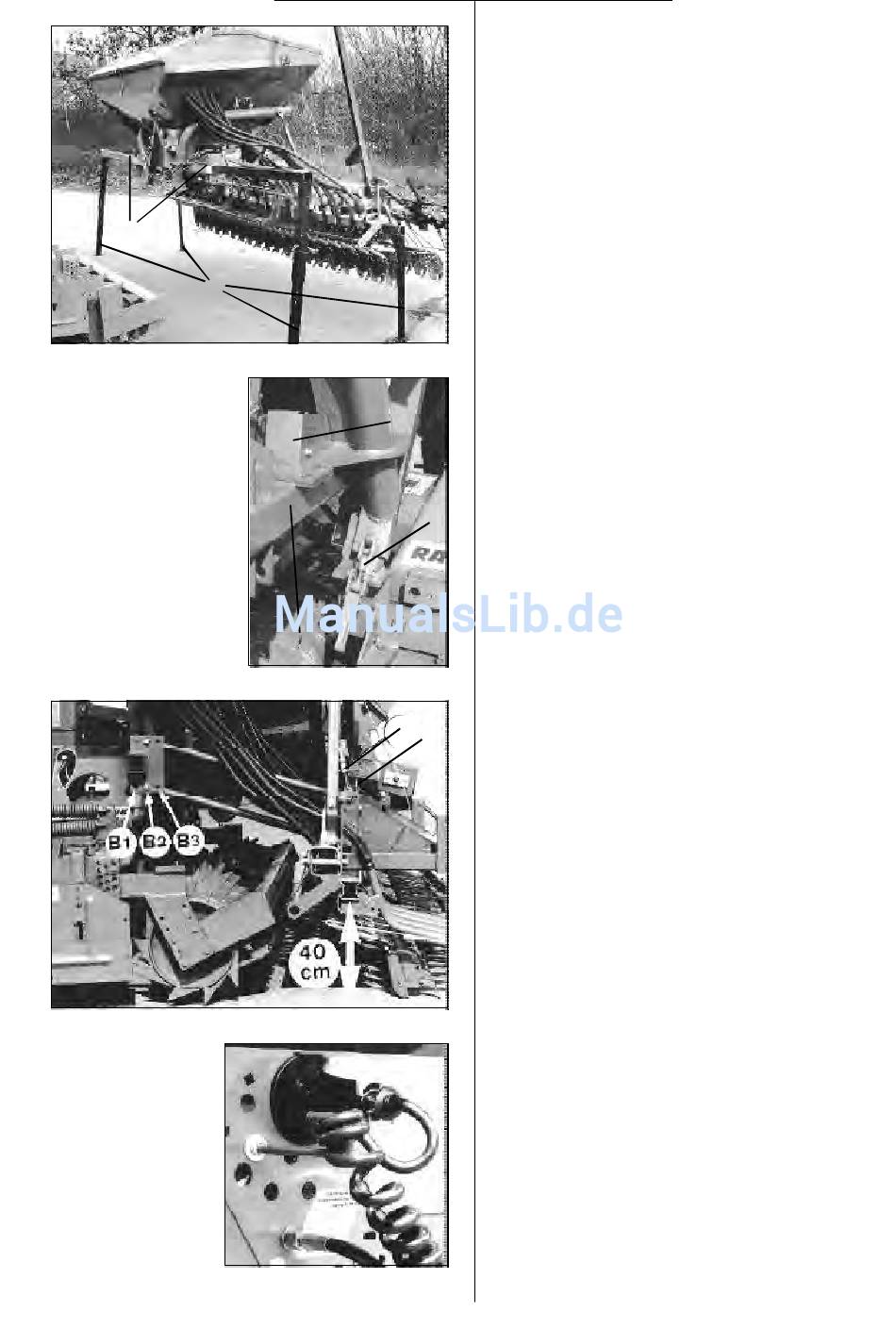

Mit dem Kombinationsgerät die auf Stützen (3/1) ste-
2
hende Drillmaschine unterfahren – und anheben.
Kuppeldreieck mit Spannvorrichtung fest verbinden
(4/2). Ösenschraube entsprechend einstellen.
Abstellstützen abnehmen (3/1).
Kombination absenken.
Das Parallel-Anbaugestänge auf kurzen Abstand von
4
Scharschiene zu "Packerwalze" anpassen – (5/B1,
B2, B3).
1 2
z.B. B2 – bei MKE (Wechselgetr.), PKE, VKE, HKE,
B3 – bei MKE-Schaltgetriebe.
Abstand Unterkante Scharschiene zum Boden ein-
stellen – mit Spindeln (5/1);
während der Arbeit ca. 38 - 40 cm (siehe Fig.5).
Hydraulikschläuche kuppeln (Schutzkappenfarbe):
Spuranreißer (3 - 4,5 m) – einfachwirkendes Steuer-
gerät (rot),
... T 600 AS – doppeltwirkendes Steuergerät – auf
richtiges Anschließen achten:
"Heben" / Einklappen (rot),
"Senken" / Ausklappen (gelb),
5
... hydr. Aushebung der Spuranreißer bei T 400/450
AS – zusätzlich einfachwirkendes Steuergerät (grün).
Hydraulische Schardruckverstellung – einfachwir-
kendes Steuergerät (blau).
Stromversorgung für elektronische Fahrgassen-
schaltung: 12 Volt. 7-polige Schlepper-Steckdose –
Standlicht einschalten, oder 3-polige Steckdose DIN
9680.
(Stromkabel mit 3. Spirale im Haken einhängen um
Steckverbindung zu entlasten – siehe Fig.6.)
6
7
