RABE T 400 AS Betriebsanleitung Seite 12

1
2
3
4
3
1
1
2
27
4
24
4
25
2
28

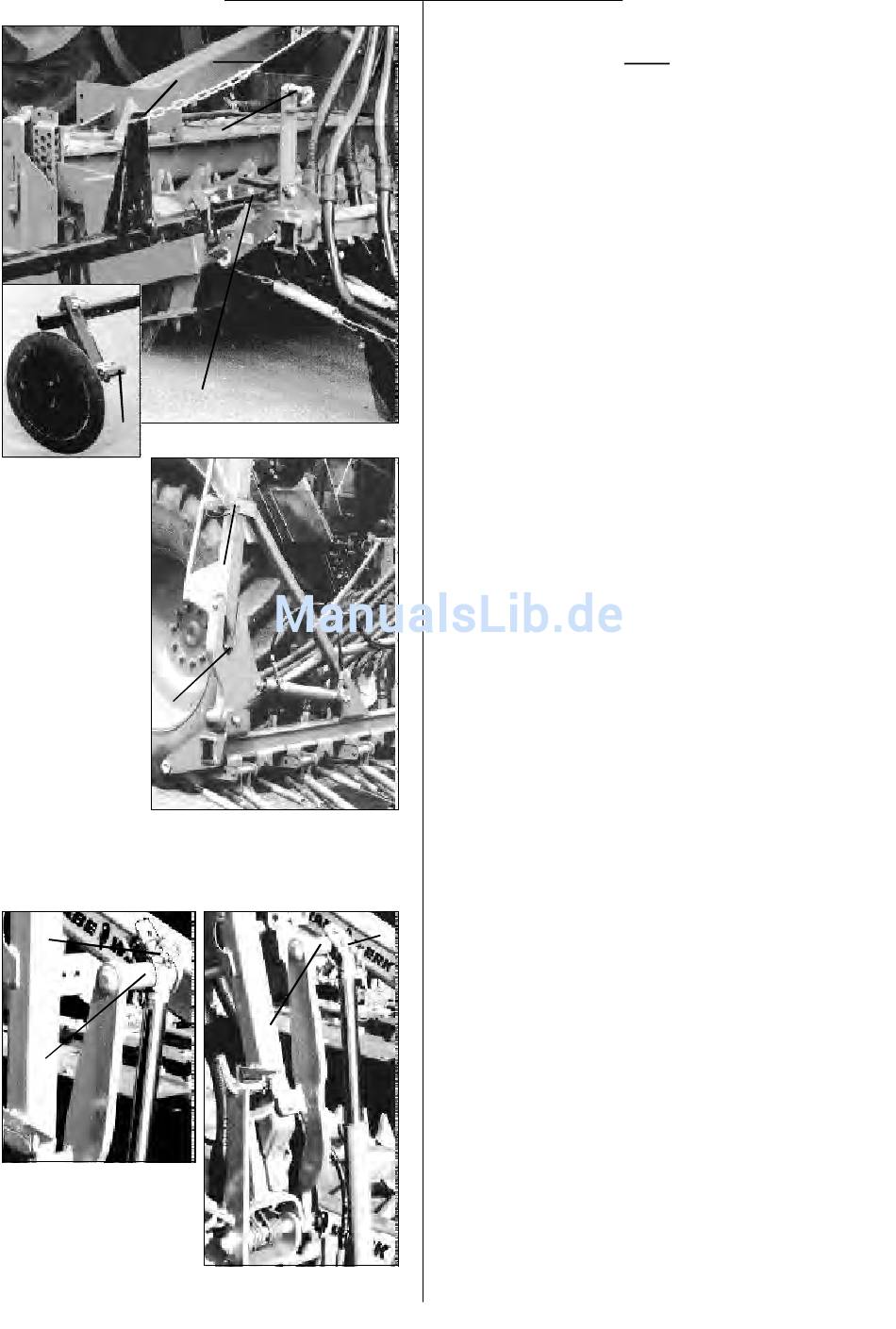

Das Zugseil (24/1; nicht T 600 AS) soll beim Einsatz
von der Seilhaltefeder leicht hochgezogen sein, da-
mit die Spurscheibe sich dem Boden anpassen kann,
aber beim Durchrollen einer Furche abgefangen wird
– vor Überlastung geschützt wird; Ketten entspre-
chend einhängen – bei (24/2).
Durch Verdrehen der Scheibenachse (24/4) kann die
Scheibe entsprechend schwerem oder leichtem Bo-
den mehr oder weniger auf Griff gestellt werden.
Bei Ansprechen der Überlastsicherung neue
Scherschraube einsetzen:
bis T 450 AS – M 8 x 35; 8.8 DIN 931 (24/3)
T 600 AS – M 10 x 35; 4.6 DIN 931 (25/3)
Die Spuranreißer werden mit dem Schleppersteuer-
gerät bedient:
... bei Fahrtende auf "Heben" stellen – beide Spuran-
reißer sind angehoben,
... bei Fahrtanfang auf "Senken" – während der Ar-
beit muß das Steuergerät immer auf "Schwimm-
stellung" stehen bleiben (bei T 600 AS Steuerge-
rät schon während des Absenkens auf "Schwimm-
stellung" stellen).
T 300 AS - T 450 AS: einfachwirkendes Steuergerät
– ein Schaltautomat regelt das Umschalten (Grund-
einstellung des Schaltautomaten, siehe Wartung).
T 600 AS: doppeltwirkendes Steuergerät mit
"Schwimmstellung" – Umschalten und Zählimpuls für
elektronische Fahrgassenschaltung erfolgt, wenn der
Spuranreißer beim Ausheben/Einklappen in Endlage
anliegt.
Wird der Spuranreißer während der Fahrt vor Hin-
dernissen eingeklappt, ist ein ungewollter Zählimpuls
zu vermeiden, indem man den Spuranreißer nur senk-
recht stellt – aber nicht die Endlage ansteuert.
Für Transport die Spuranreißer einklappen und arre-
tieren – bei (24/4) bzw. (25/4 – T 600 AS).
Hydraulische Aushebung für T 400 AS u. T 450
1
AS (a.W.): mit einem zusätzlich einfachwirkendem
Steuergerät können beim Einsatz vor Hindernissen
beide Spuranreißer senkrecht gestellt werden – ohne
die Fahrgassenschaltung zu beeinflussen; dazu beid-
seitig den Stecker (27/1) vor den Zapfen (27/2) stek-
ken,
vorm Einklappen in Transportstellung – zum Arretie-
ren – den Stecker (28/1) hinter den Zapfen (28/2)
stecken.
12
