Ethernet-Verbindungen - Waters Arc Premier System Systemhandbuch

Schraube
Stecker
Signalkabel
3. Bringen Sie den Kabelschuh des Massekabels am Masseanschluss an der Rückseite an
und sichern Sie die Klemme mit der Sicherungsmutter.
Hinweis:
die Klemme nicht mehr bewegen lässt.

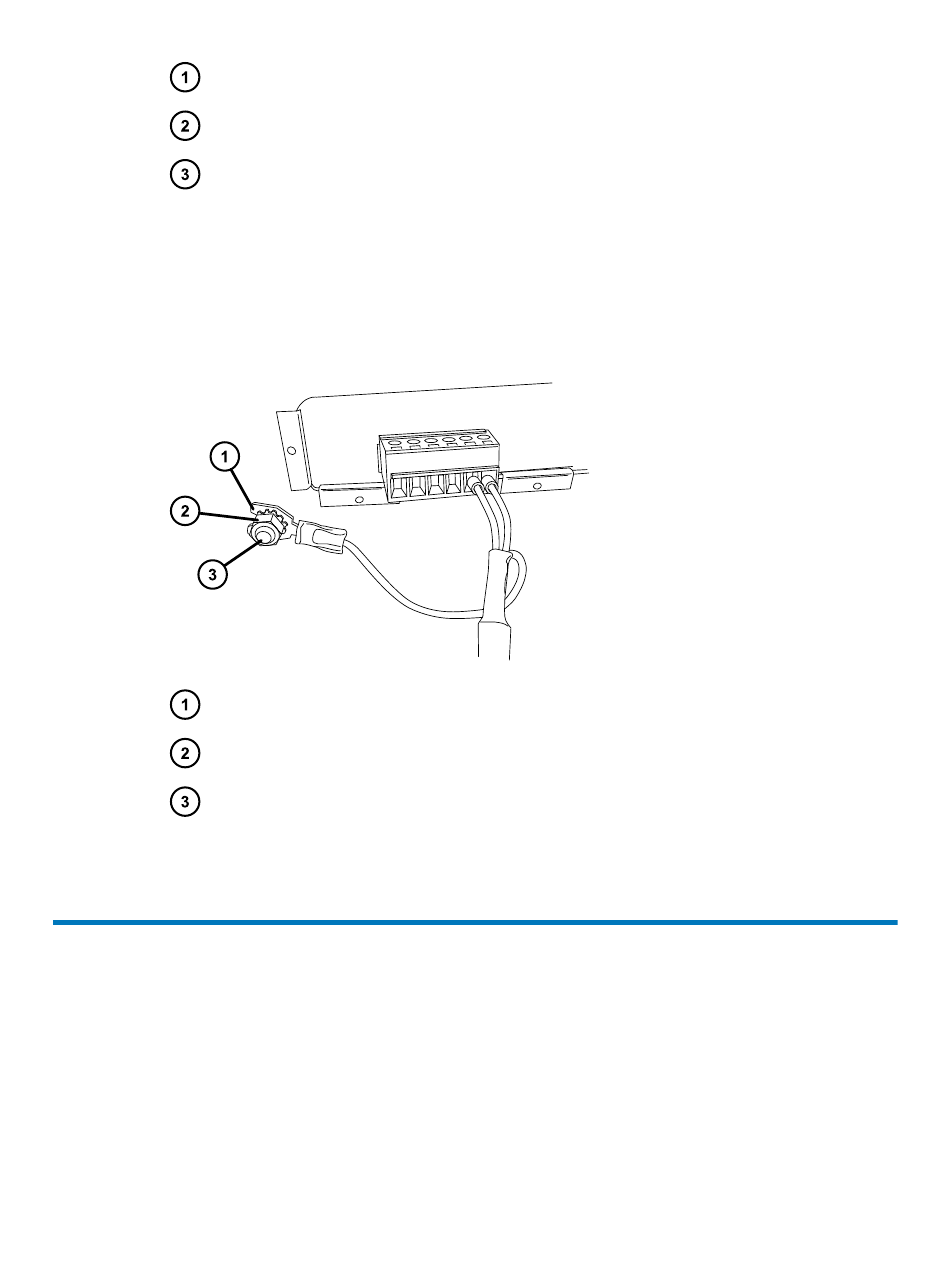

Abbildung 5–6: Kabelschuh des Erdungskabels am Masseanschluss
Kabelschuh
Sicherungsmutter
Masseanschluss

5.2 Ethernet-Verbindungen

Der Sample Manager verfügt über einen internen Ethernet-Schalter, an den der PC (die
Workstation) und bis zu sechs Systemmodule angeschlossen werden können. Schließen Sie die
abgeschirmten Ethernet-Kabel von den einzelnen Modulen an die elektronischen Anschlüsse auf
der Rückseite des Sample Managers an.
Hinweis:
Der Sample Manager ist intern mit dem Ethernet-Schalter verbunden.
Tipp:
Verwenden Sie für die Arbeit mit mehreren Modultürmen einen Waters Schaltkasten.
Ziehen Sie die Sicherungsmutter mit dem 9/32-Zoll-Steckschlüssel fest, bis sich
