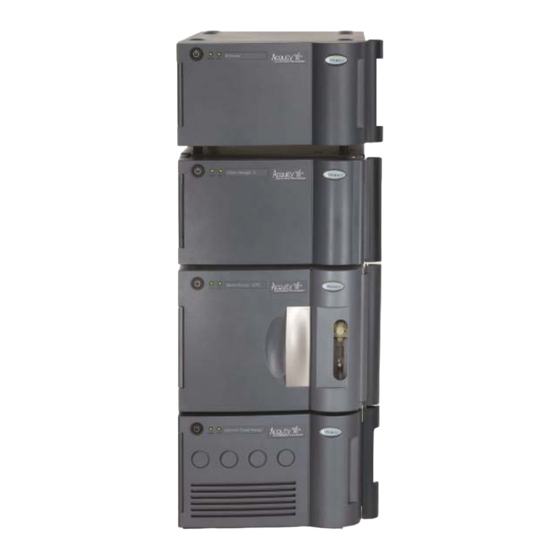

ACQUITY Advanced Polymer
Chromatography System
Driver Pack
®
The ACQUITY
Advanced Polymer Chromatography™ (APC™) System Driver Pack controls the ACQUITY
APC system. The driver pack comprises a kit that contains the instrument component software (ICS),
firmware, and loader.
These release notes detail software and data system requirements, installation notes, and known issues
for the system.
Contents
System description ..................................................................................................................... 2
System and software requirements ............................................................................................ 4
Test configurations ..................................................................................................................... 4
Data system requirements .......................................................................................................... 4
Installing the APC instrument component software ................................................................... 5
Upgrading firmware .................................................................................................................... 5
Removing instrument component software .................................................................................... 6
Known issues in this release ...................................................................................................... 6
Unsupported features ................................................................................................................. 7
ACQUITY APC Sample Manager - pFTN Interactive Display .............................................................. 8
ACQUITY, ACQUITY UPLC, Connections INSIGHT, Empower, "THE SCIENCE OF WHAT'S
POSSIBLE.", UPLC, and Waters are registered trademarks of Waters Corporation. ACQUITY APC,
Advanced Polymer Chromatography, APC, and TaperSlit are trademarks of Waters Corporation.
All other trademarks are the sole property of their respective owners.
*716003894*
Page 1 of 8
R
E
L
E
A
S
E
Copyright  2013 Waters Corporation
N
O
T
E
S
*Rev.B*

Werbung

loading

Verwandte Anleitungen für Waters ACQUITY APC

Inhaltszusammenfassung für Waters ACQUITY APC

  • Seite 1: Inhaltsverzeichnis

    ACQUITY APC Sample Manager – pFTN Interactive Display .............. 8 ACQUITY, ACQUITY UPLC, Connections INSIGHT, Empower, “THE SCIENCE OF WHAT’S POSSIBLE.”, UPLC, and Waters are registered trademarks of Waters Corporation. ACQUITY APC, Advanced Polymer Chromatography, APC, and TaperSlit are trademarks of Waters Corporation.

  • Seite 2: System Description

    Designed for research use in the polymer and plastics industries, the APC system combines low-dispersion flow paths that are compatible with a wide range of solvents. ACQUITY APC columns contain rigid, small particles in a wide range of pore sizes to optimize polymer peak resolution, particularly for low-molecular- weight oligomers.
  • Seite 3 ACQUITY Single The CM-S houses one bank of as many as four ACQUITY APC columns at between Zone Column 4 °C and 90 °C in a single compartment. It can contain these columns, all with...

  • Seite 4: System And Software Requirements

    Connections INSIGHT ConnINSIGHT See also: The ACQUITY APC System Guide and the ACQUITY APC System Installation Checklist for additional information about installing and configuring the ACQUITY APC System. Test configurations This ACQUITY APC System Driver Pack was tested with the following software configurations: •...

  • Seite 5: Installing The Apc Instrument Component Software

    • The Deploy section lists the firmware files to be copied to your system. 12. On the Waters Deployment Manager Status page, wait until all instruments install successfully, which can take a few minutes. 13. Click Finish, and then restart the computer.

  • Seite 6: Removing Instrument Component Software

    6. Click Finish, and then restart the computer. Known issues in this release The following table contains a list of the known software issues and workarounds for the ACQUITY APC System Driver Pack. The PCS (product change system) numbers identify software issues that Waters personnel monitor within a system change request tracking tool.

  • Seite 7: Unsupported Features

    • If you click "?" to request Help, some solutions are incorrect: you cannot create methods in advanced mode. ACQUITY APC When configuring the column manager, the following column manager Console > configurations and preferences cannot change, and all input is ignored.

  • Seite 8: Acquity Apc Sample Manager - Pftn Interactive Display

    ACQUITY APC Sample Manager – pFTN Interactive Display In the SM-pFTN console, the interactive display is not updated for the ACQUITY APC system. The following figure displays the correct interactive display for the SM-pFTN. Updated ACQUITY APC Sample Manager – pFTN Interactive Display: 716003894, Rev.
