Verbindungen; Remote-Eingang - Sharp Multisync Pn-M322 Installationsanweisung

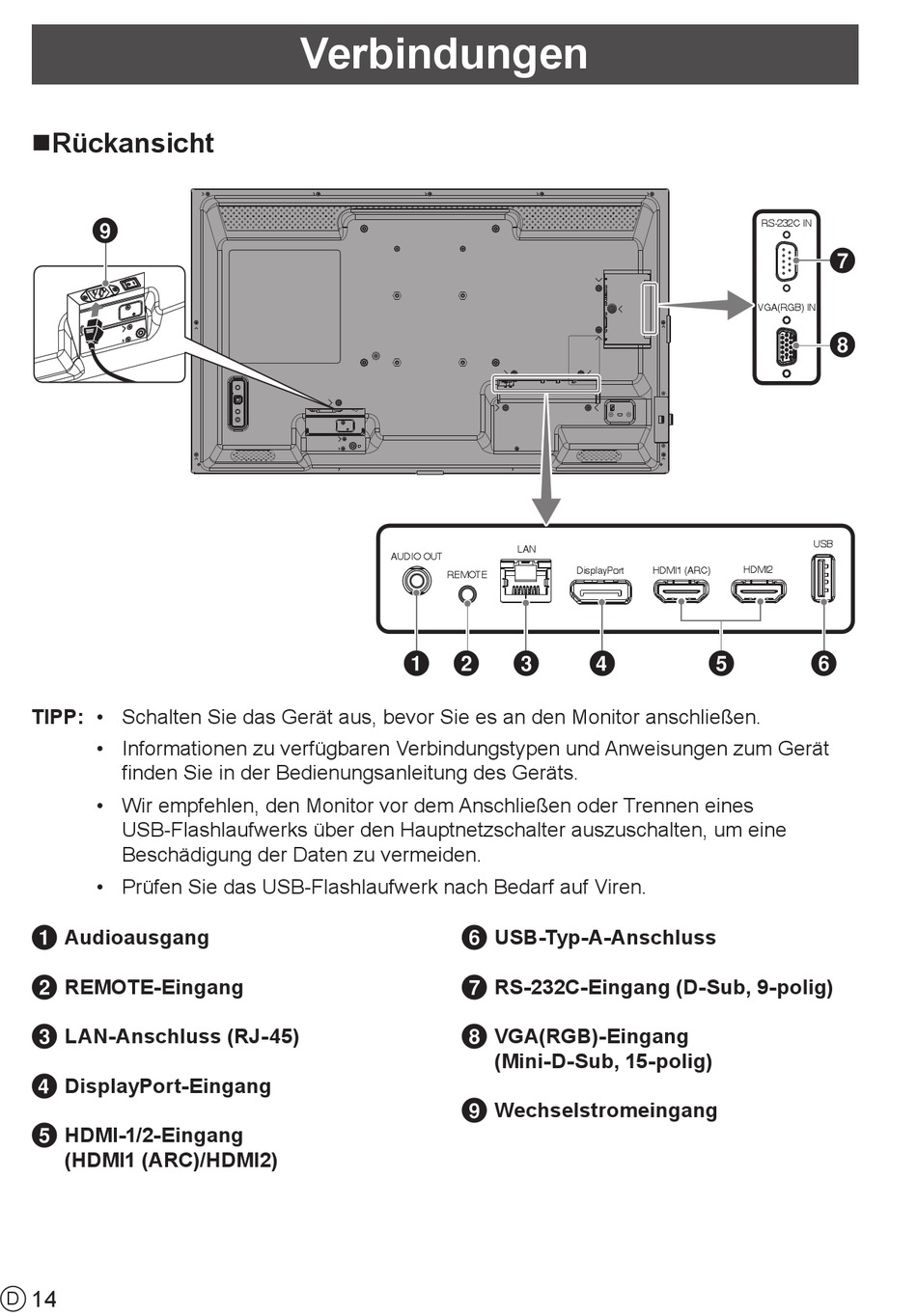

nRückansicht
9

TIPP: • Schalten Sie das Gerät aus, bevor Sie es an den Monitor anschließen.

• Informationen zu verfügbaren Verbindungstypen und Anweisungen zum Gerät
finden Sie in der Bedienungsanleitung des Geräts.

• Wir empfehlen, den Monitor vor dem Anschließen oder Trennen eines
USB-Flashlaufwerks über den Hauptnetzschalter auszuschalten, um eine
Beschädigung der Daten zu vermeiden.

• Prüfen Sie das USB-Flashlaufwerk nach Bedarf auf Viren.
Audioausgang
1

REMOTE-Eingang

2
LAN-Anschluss (RJ-45)
3
DisplayPort-Eingang
4
HDMI-1/2-Eingang
5
(HDMI1 (ARC)/HDMI2)
14
D

Verbindungen

AUDIO OUT
REMOTE
1 2
6
7
8
9
LAN
DisplayPort HDMI1 (ARC)
3 4
USB-Typ-A-Anschluss
RS-232C-Eingang (D-Sub, 9-polig)
VGA(RGB)-Eingang
(Mini-D-Sub, 15-polig)
Wechselstromeingang
RS-232C IN
7
VGA(RGB) IN
8
USB
HDMI2
5 6
