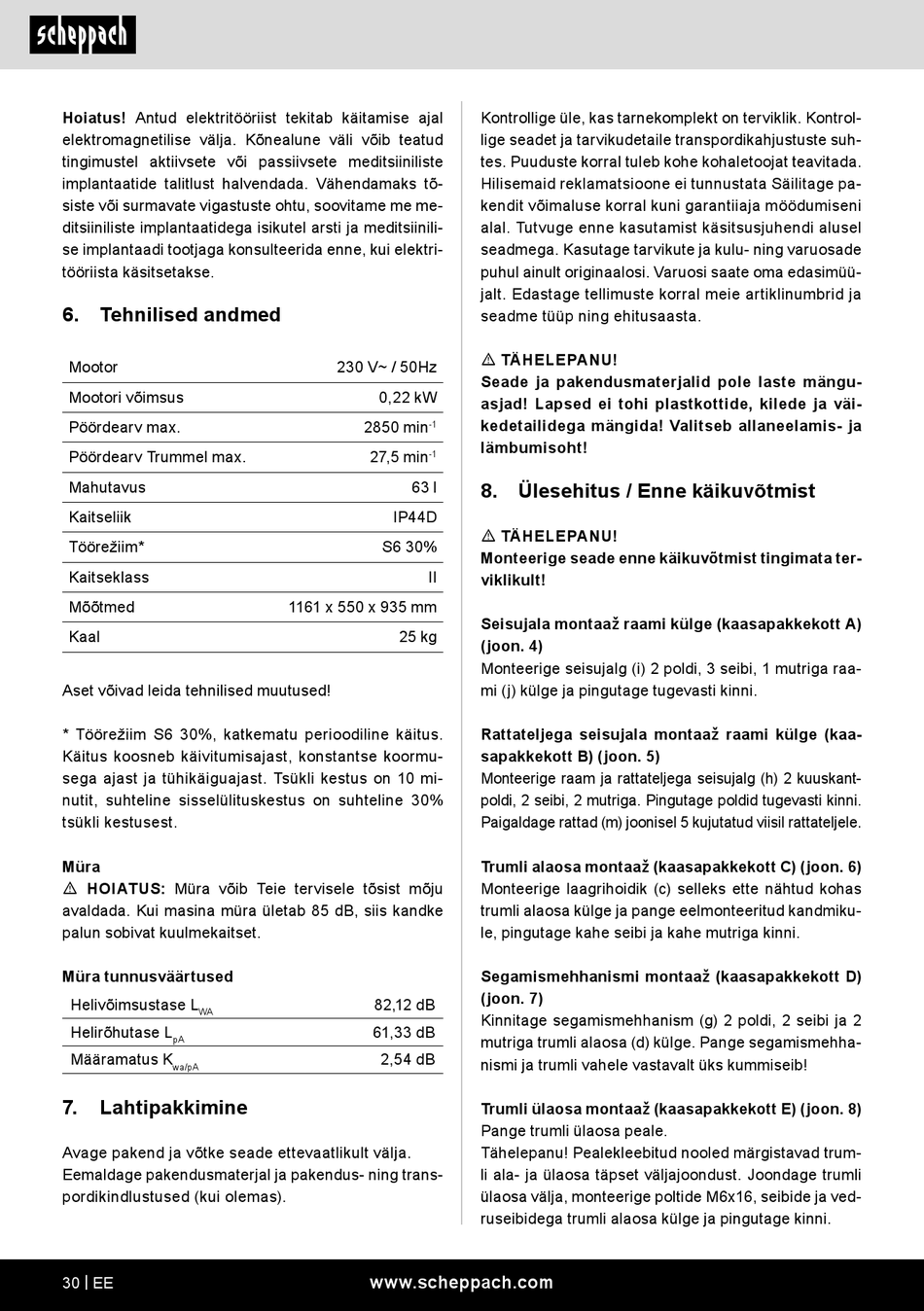

Hoiatus! Antud elektritööriist tekitab käitamise ajal
elektromagnetilise välja. Kõnealune väli võib teatud
tingimustel aktiivsete või passiivsete meditsiiniliste
implantaatide talitlust halvendada. Vähendamaks tõ-
siste või surmavate vigastuste ohtu, soovitame me me-
ditsiiniliste implantaatidega isikutel arsti ja meditsiinili-
se implantaadi tootjaga konsulteerida enne, kui elektri-
tööriista käsitsetakse.
6. Tehnilised andmed
Mootor
Mootori võimsus
Pöördearv max.
Pöördearv Trummel max.
Mahutavus
Kaitseliik
Töörežiim*
Kaitseklass
Mõõtmed
Kaal
Aset võivad leida tehnilised muutused!
* Töörežiim S6 30%, katkematu perioodiline käitus.
Käitus koosneb käivitumisajast, konstantse koormu-
sega ajast ja tühikäiguajast. Tsükli kestus on 10 mi-
nutit, suhteline sisselülituskestus on suhteline 30%
tsükli kestusest.
Müra
m HOIATUS: Müra võib Teie tervisele tõsist mõju
avaldada. Kui masina müra ületab 85 dB, siis kandke
palun sobivat kuulmekaitset.
Müra tunnusväärtused
Helivõimsustase L
WA
Helirõhutase L
pA
Määramatus K
wa/pA
7. Lahtipakkimine
Avage pakend ja võtke seade ettevaatlikult välja.
Eemaldage pakendusmaterjal ja pakendus- ning trans-
pordikindlustused (kui olemas).
30 | EE
230 V~ / 50Hz
0,22 kW
2850 min
-1
27,5 min
-1
63 l
IP44D
S6 30%
II
1161 x 550 x 935 mm
25 kg
82,12 dB
61,33 dB
2,54 dB
www.scheppach.com
Kontrollige üle, kas tarnekomplekt on terviklik. Kontrol-
lige seadet ja tarvikudetaile transpordikahjustuste suh-
tes. Puuduste korral tuleb kohe kohaletoojat teavitada.
Hilisemaid reklamatsioone ei tunnustata Säilitage pa-
kendit võimaluse korral kuni garantiiaja möödumiseni
alal. Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega. Kasutage tarvikute ja kulu- ning varuosade
puhul ainult originaalosi. Varuosi saate oma edasimüü-
jalt. Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m TÄHELEPANU!
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
8. Ülesehitus / Enne käikuvõtmist
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
Seisujala montaaž raami külge (kaasapakkekott A)
(joon. 4)
Monteerige seisujalg (i) 2 poldi, 3 seibi, 1 mutriga raa-
mi (j) külge ja pingutage tugevasti kinni.
Rattateljega seisujala montaaž raami külge (kaa-
sapakkekott B) (joon. 5)
Monteerige raam ja rattateljega seisujalg (h) 2 kuuskant-
poldi, 2 seibi, 2 mutriga. Pingutage poldid tugevasti kinni.
Paigaldage rattad (m) joonisel 5 kujutatud viisil rattateljele.
Trumli alaosa montaaž (kaasapakkekott C) (joon. 6)
Monteerige laagrihoidik (c) selleks ette nähtud kohas
trumli alaosa külge ja pange eelmonteeritud kandmiku-
le, pingutage kahe seibi ja kahe mutriga kinni.
Segamismehhanismi montaaž (kaasapakkekott D)
(joon. 7)
Kinnitage segamismehhanism (g) 2 poldi, 2 seibi ja 2
mutriga trumli alaosa (d) külge. Pange segamismehha-
nismi ja trumli vahele vastavalt üks kummiseib!
Trumli ülaosa montaaž (kaasapakkekott E) (joon. 8)
Pange trumli ülaosa peale.
Tähelepanu! Pealekleebitud nooled märgistavad trum-
li ala- ja ülaosa täpset väljajoondust. Joondage trumli
ülaosa välja, monteerige poltide M6x16, seibide ja ved-
ruseibidega trumli alaosa külge ja pingutage kinni.
