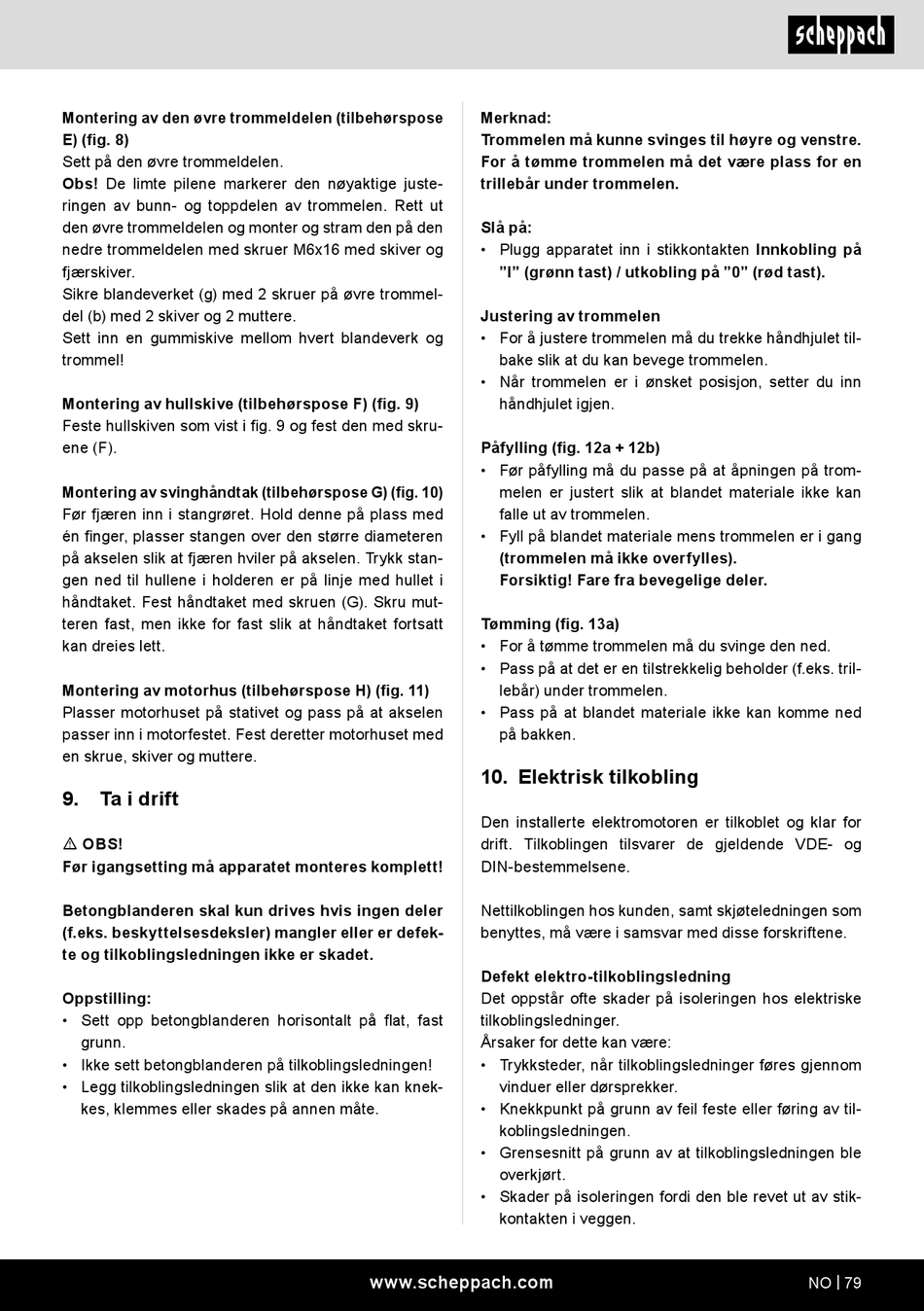

Montering av den øvre trommeldelen (tilbehørspose
E) (fig. 8)
Sett på den øvre trommeldelen.
Obs! De limte pilene markerer den nøyaktige juste-
ringen av bunn- og toppdelen av trommelen. Rett ut
den øvre trommeldelen og monter og stram den på den
nedre trommeldelen med skruer M6x16 med skiver og
fjærskiver.
Sikre blandeverket (g) med 2 skruer på øvre trommel-
del (b) med 2 skiver og 2 muttere.
Sett inn en gummiskive mellom hvert blandeverk og
trommel!
Montering av hullskive (tilbehørspose F) (fig. 9)
Feste hullskiven som vist i fig. 9 og fest den med skru-
ene (F).
Montering av svinghåndtak (tilbehørspose G) (fig. 10)
Før fjæren inn i stangrøret. Hold denne på plass med
én finger, plasser stangen over den større diameteren
på akselen slik at fjæren hviler på akselen. Trykk stan-
gen ned til hullene i holderen er på linje med hullet i
håndtaket. Fest håndtaket med skruen (G). Skru mut-
teren fast, men ikke for fast slik at håndtaket fortsatt
kan dreies lett.
Montering av motorhus (tilbehørspose H) (fig. 11)
Plasser motorhuset på stativet og pass på at akselen
passer inn i motorfestet. Fest deretter motorhuset med
en skrue, skiver og muttere.
9. Ta i drift
m OBS!
Før igangsetting må apparatet monteres komplett!
Betongblanderen skal kun drives hvis ingen deler
(f.eks. beskyttelsesdeksler) mangler eller er defek-
te og tilkoblingsledningen ikke er skadet.
Oppstilling:
• Sett opp betongblanderen horisontalt på flat, fast
grunn.
• Ikke sett betongblanderen på tilkoblingsledningen!
• Legg tilkoblingsledningen slik at den ikke kan knek-
kes, klemmes eller skades på annen måte.
Merknad:
Trommelen må kunne svinges til høyre og venstre.
For å tømme trommelen må det være plass for en
trillebår under trommelen.
Slå på:
• Plugg apparatet inn i stikkontakten Innkobling på
"I" (grønn tast) / utkobling på "0" (rød tast).
Justering av trommelen
• For å justere trommelen må du trekke håndhjulet til-
bake slik at du kan bevege trommelen.
• Når trommelen er i ønsket posisjon, setter du inn
håndhjulet igjen.
Påfylling (fig. 12a + 12b)
• Før påfylling må du passe på at åpningen på trom-
melen er justert slik at blandet materiale ikke kan
falle ut av trommelen.
• Fyll på blandet materiale mens trommelen er i gang
(trommelen må ikke overfylles).
Forsiktig! Fare fra bevegelige deler.
Tømming (fig. 13a)
• For å tømme trommelen må du svinge den ned.
• Pass på at det er en tilstrekkelig beholder (f.eks. tril-
lebår) under trommelen.
• Pass på at blandet materiale ikke kan komme ned
på bakken.
10. Elektrisk tilkobling
Den installerte elektromotoren er tilkoblet og klar for
drift. Tilkoblingen tilsvarer de gjeldende VDE- og
DIN-bestemmelsene.
Nettilkoblingen hos kunden, samt skjøteledningen som
benyttes, må være i samsvar med disse forskriftene.
Defekt elektro-tilkoblingsledning
Det oppstår ofte skader på isoleringen hos elektriske
tilkoblingsledninger.
Årsaker for dette kan være:
• Trykksteder, når tilkoblingsledninger føres gjennom
vinduer eller dørsprekker.
• Knekkpunkt på grunn av feil feste eller føring av til-
koblingsledningen.
• Grensesnitt på grunn av at tilkoblingsledningen ble
overkjørt.
• Skader på isoleringen fordi den ble revet ut av stik-
kontakten i veggen.
