Installation
Innenaufstellung: Positionierung und Luftstrom
104
Die Installation sollte nur von qualifiziertem, kompetentem Personal durchgeführt werden
und muss allen relevanten lokalen oder nationalen Vorschriften entsprechen .
Bei der Installation in einem geschlossenen Raum oder wenn die Abluft durch eine Wand
geführt wird, muss der erforderliche Mindestfreiraum für einen ordnungsgemäßen Luftstrom
gewährleistet sein .

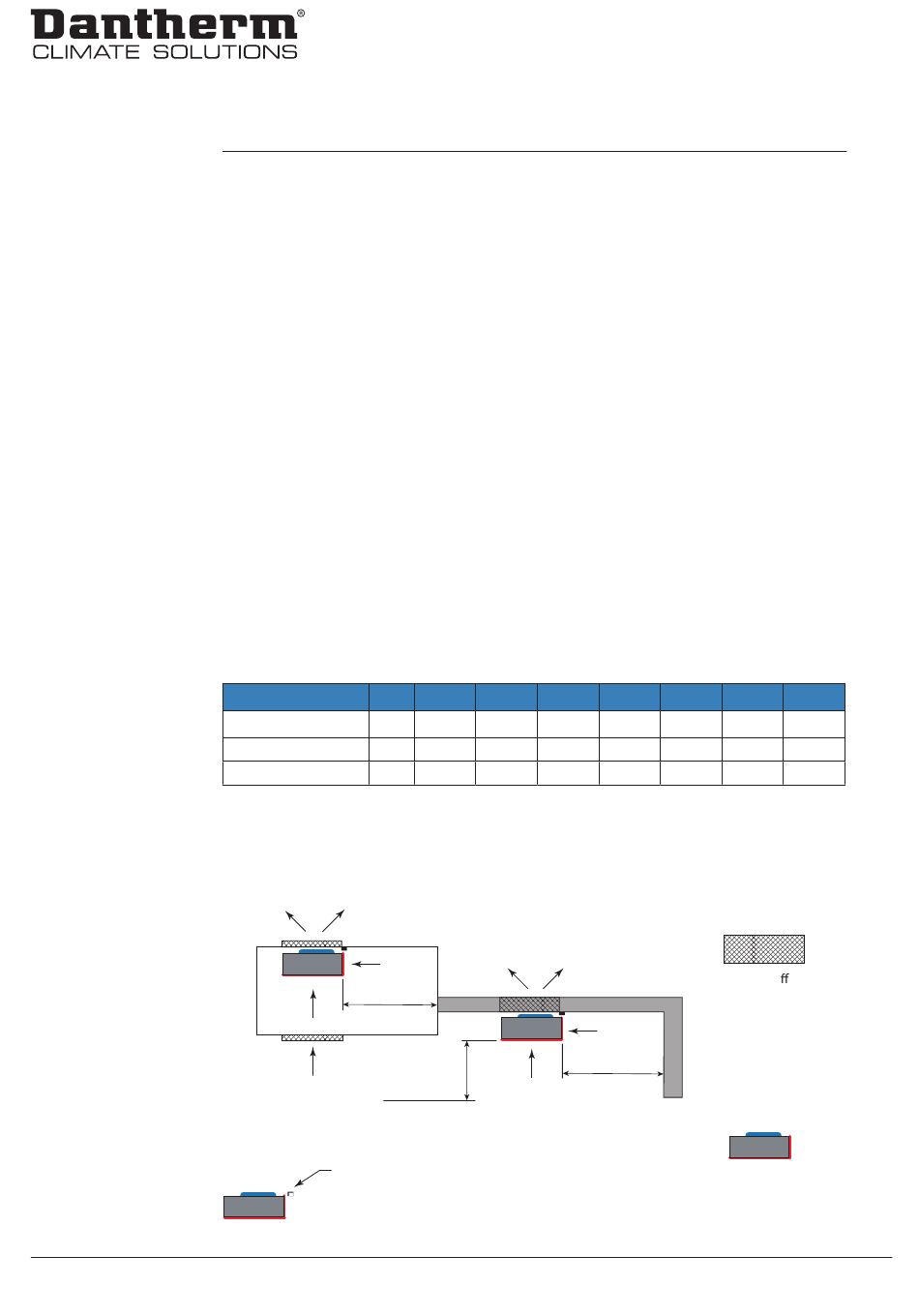

Das nachstehende Diagramm zeigt die vorgeschriebenen Mindestabstände zwischen der
Wärmepumpe und möglichen Hindernissen . Zu den Hindernissen können Mauern, Zäune,
Hecken oder andere Objekte gehören, die den freien Luftstrom behindern könnten .
Da der Regler der Wärmepumpe in solchen Installationen von der Wand verdeckt wird, wird
empfohlen, vor der Positionierung des Geräts eine Verbindung mit dem optionalen Fernbedi-
enungspanel oder der Pooltherm App herzustellen .
Um eine optimale Leistung zu erhalten, muss die Wärmepumpe ordnungsgemäß gegen die
Wand abgedichtet werden . Dadurch wird verhindert, dass Abluft in das Gerät zurückströmt,
was andernfalls seine Effizienz verringern würde . Da sich das Abluftauslassgitter um eine
Seite der Wärmepumpe herum erstreckt, sollte ein optionales Luftdichtungsband installiert
werden, um diesen Bereich effektiv abzudichten .
Stellen Sie sicher, dass die Wandöffnung dicht und glatt ist, damit die Abluft nicht in Hohl-
räume eindringen und den Luftstrom behindern kann .
Austrittsfläche
m2
Lochhöhe
mm
Lochbreite
mm
Der Begriff "freier Bereich" bezieht sich auf den offenen Raum, durch den die Luft ungehin-
dert durch Gitter oder Lamellen strömen kann, um eine ausreichende Belüftung für den
Betrieb der Wärmepumpe zu gewährleisten .
Mögliche Standorte für die Wärmepumpe im Verhältnis zu einer Wand oder einem Tech-
nikraum .
700mm
Technikraum
Mögliche Behinderung
Der Luftdichtungsstreifen muss so platziert werden,
dass die angegebene Ecke abgedichtet wird.
Befestigen Sie den Streifen mit den mitgelieferten
Schrauben an der Wand und drücken Sie die
Wärmepumpe gegen den Streifen.
Zubehör: Innenaufstellung: Positionierung und Luftstrom
10A
16A
22A
0,45
0,67
0,84
585
685
880
770
980
955
500mm
22B
28A
28B
0,84
0,95
0,95
880
880
880
955
Passende Ö nung
Wand
durch die Wand
700mm
Luftauslass
Lufteinlass
Legende: Luftstromverlauf
durch die Wärmepumpe
36B
1,04
880
Modell
Luft-
einlass
