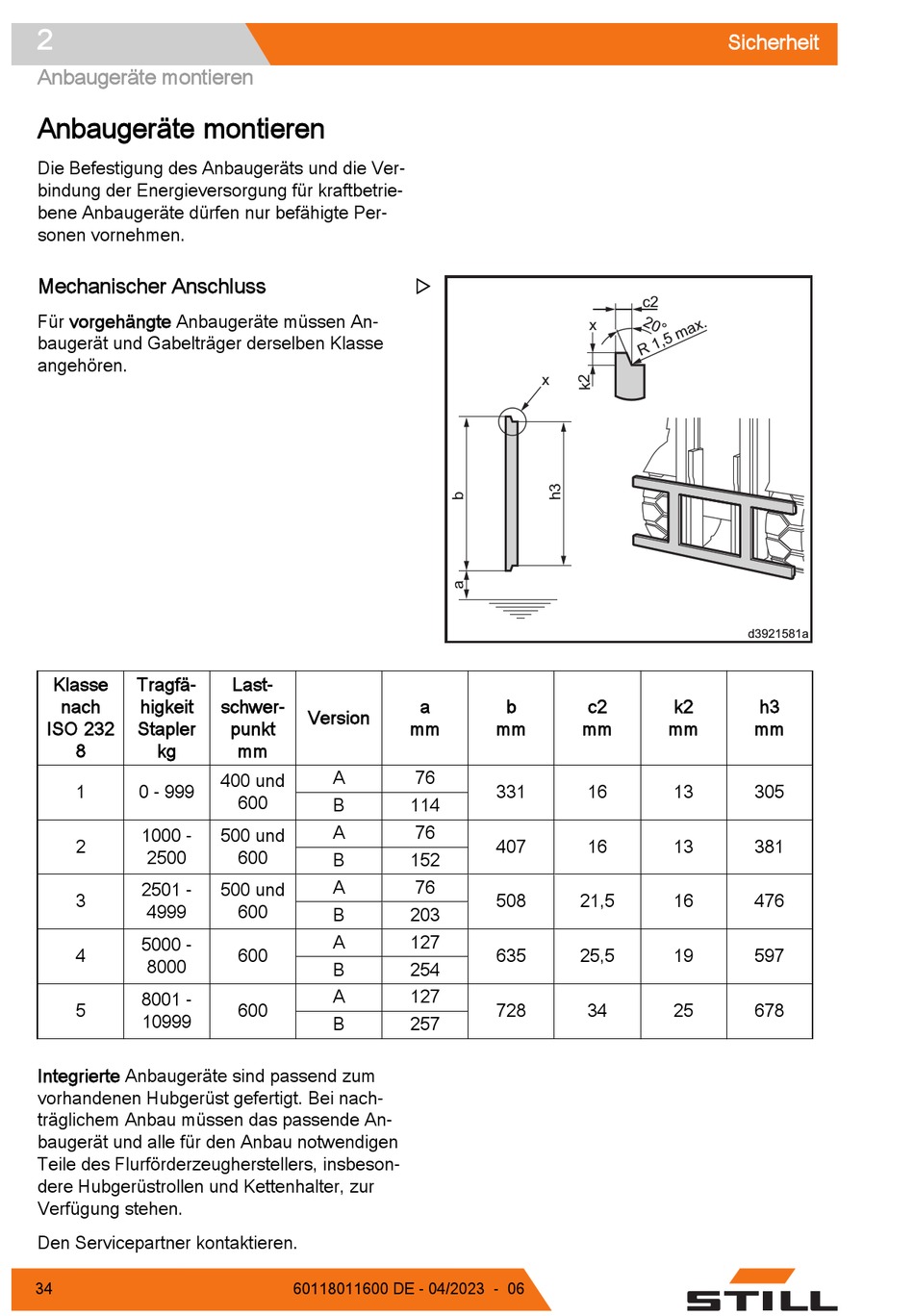

Anbaugeräte montieren
Anbaugeräte montieren
Die Befestigung des Anbaugeräts und die Ver-
bindung der Energieversorgung für kraftbetrie-
bene Anbaugeräte dürfen nur befähigte Per-
sonen vornehmen.
Mechanischer Anschluss
Für vorgehängte Anbaugeräte müssen An-
baugerät und Gabelträger derselben Klasse
angehören.
Klasse Tragfä-
nach higkeit
ISO 232 Stapler
8 kg
1 0 - 999
1000 -
2
2500
2501 -
3
4999
5000 -
4
8000
8001 -
5
10999
Integrierte Anbaugeräte sind passend zum
vorhandenen Hubgerüst gefertigt. Bei nach-
träglichem Anbau müssen das passende An-
baugerät und alle für den Anbau notwendigen
Teile des Flurförderzeugherstellers, insbeson-
dere Hubgerüstrollen und Kettenhalter, zur
Verfügung stehen.
Den Servicepartner kontaktieren.
34
Last-
schwer-
Version
punkt
mm
A
400 und
600
B
A
500 und
600
B
A
500 und
600
B
A
600
B
A
600
B
60118011600 DE - 04/2023 - 06

x
a b
mm mm mm
76
331
114
76
407
152
76
508 21,5
203
127
635 25,5
254
127
728
257
Sicherheit
c2
x
d3921581a
c2 k2 h3
mm mm
16 13 305
16 13 381
16 476
19 597
34 25 678
