Wartungsservice

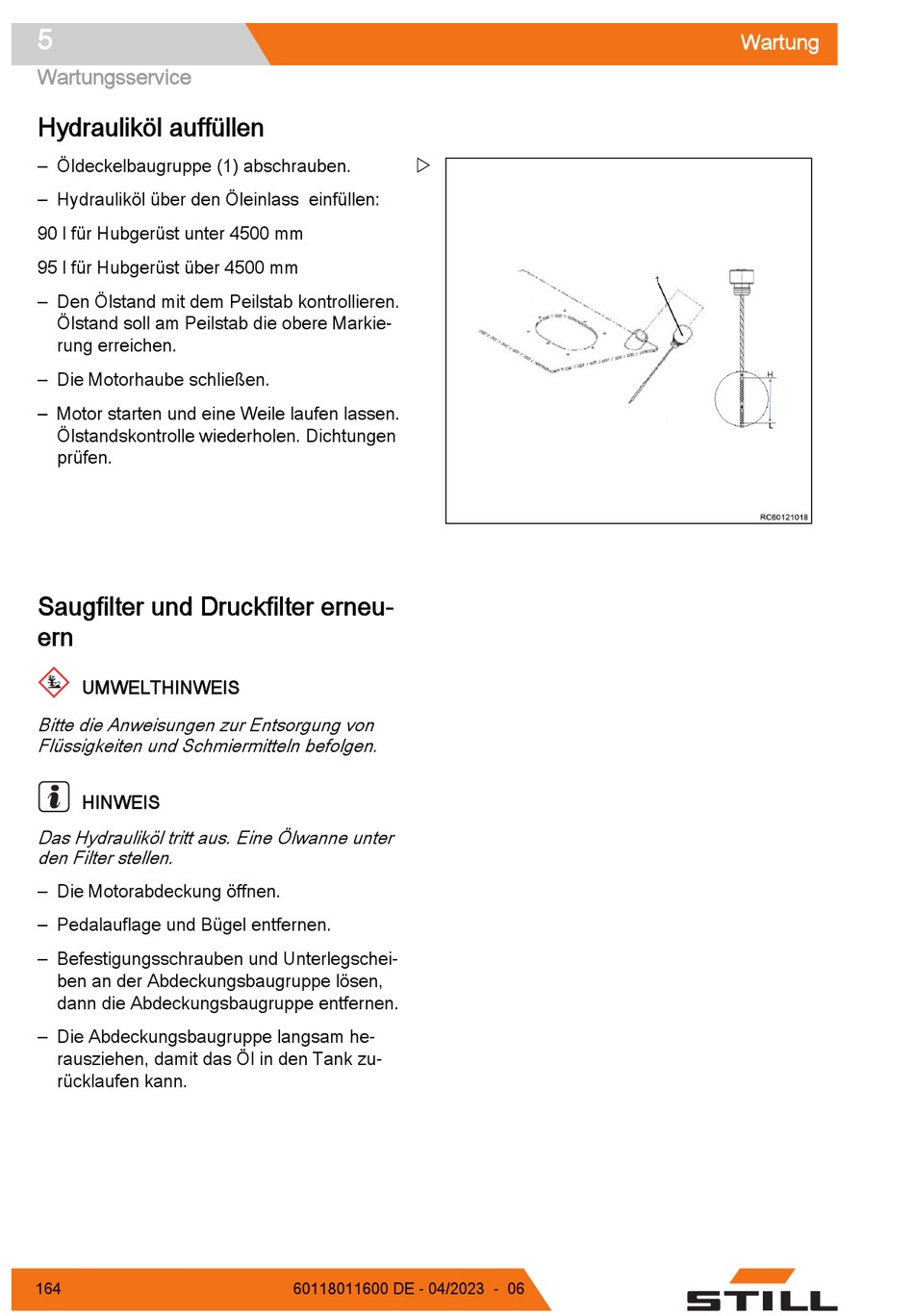

Hydrauliköl auffüllen
– Öldeckelbaugruppe (1) abschrauben.
– Hydrauliköl über den Öleinlass einfüllen:
90 l für Hubgerüst unter 4500 mm
95 l für Hubgerüst über 4500 mm
– Den Ölstand mit dem Peilstab kontrollieren.
Ölstand soll am Peilstab die obere Markie-
rung erreichen.
– Die Motorhaube schließen.
– Motor starten und eine Weile laufen lassen.
Ölstandskontrolle wiederholen. Dichtungen
prüfen.
Saugfilter und Druckfilter erneu-
ern
UMWELTHINWEIS
Bitte die Anweisungen zur Entsorgung von
Flüssigkeiten und Schmiermitteln befolgen.
HINWEIS
Das Hydrauliköl tritt aus. Eine Ölwanne unter
den Filter stellen.
– Die Motorabdeckung öffnen.
– Pedalauflage und Bügel entfernen.
– Befestigungsschrauben und Unterlegschei-
ben an der Abdeckungsbaugruppe lösen,
dann die Abdeckungsbaugruppe entfernen.
– Die Abdeckungsbaugruppe langsam he-
rausziehen, damit das Öl in den Tank zu-
rücklaufen kann.
