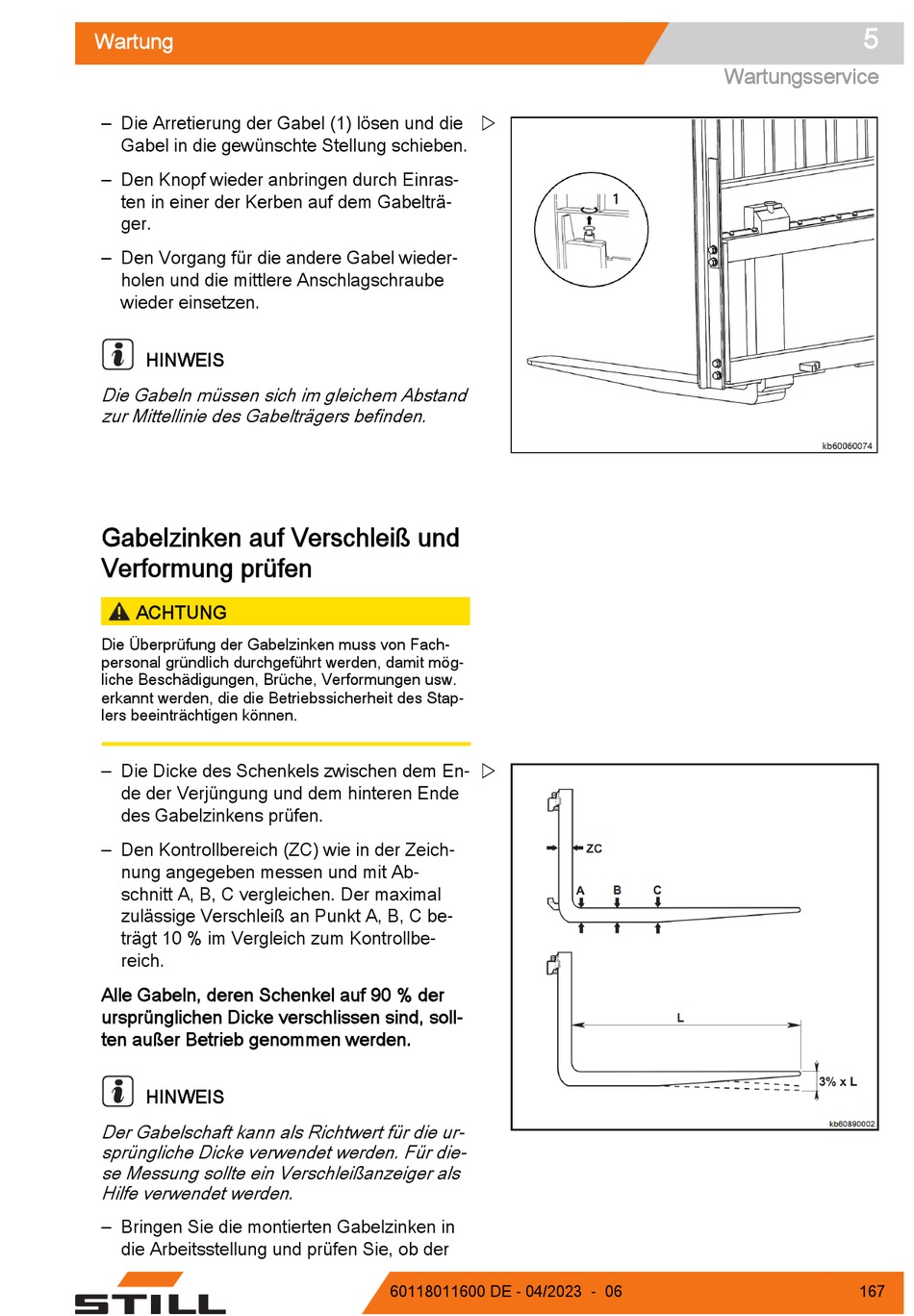

Wartung
– Die Arretierung der Gabel (1) lösen und die
Gabel in die gewünschte Stellung schieben.
– Den Knopf wieder anbringen durch Einras-
ten in einer der Kerben auf dem Gabelträ-
ger.
– Den Vorgang für die andere Gabel wieder-
holen und die mittlere Anschlagschraube
wieder einsetzen.
HINWEIS
Die Gabeln müssen sich im gleichem Abstand
zur Mittellinie des Gabelträgers befinden.
Gabelzinken auf Verschleiß und
Verformung prüfen
ACHTUNG
Die Überprüfung der Gabelzinken muss von Fach-
personal gründlich durchgeführt werden, damit mög-
liche Beschädigungen, Brüche, Verformungen usw.
erkannt werden, die die Betriebssicherheit des Stap-
lers beeinträchtigen können.
– Die Dicke des Schenkels zwischen dem En-
de der Verjüngung und dem hinteren Ende
des Gabelzinkens prüfen.
– Den Kontrollbereich (ZC) wie in der Zeich-
nung angegeben messen und mit Ab-
schnitt A, B, C vergleichen. Der maximal
zulässige Verschleiß an Punkt A, B, C be-
trägt 10 % im Vergleich zum Kontrollbe-
reich.
Alle Gabeln, deren Schenkel auf 90 % der
ursprünglichen Dicke verschlissen sind, soll-
ten außer Betrieb genommen werden.
HINWEIS
Der Gabelschaft kann als Richtwert für die ur-
sprüngliche Dicke verwendet werden. Für die-
se Messung sollte ein Verschleißanzeiger als
Hilfe verwendet werden.
– Bringen Sie die montierten Gabelzinken in
die Arbeitsstellung und prüfen Sie, ob der
60118011600 DE - 04/2023 - 06
5
Wartungsservice
167
