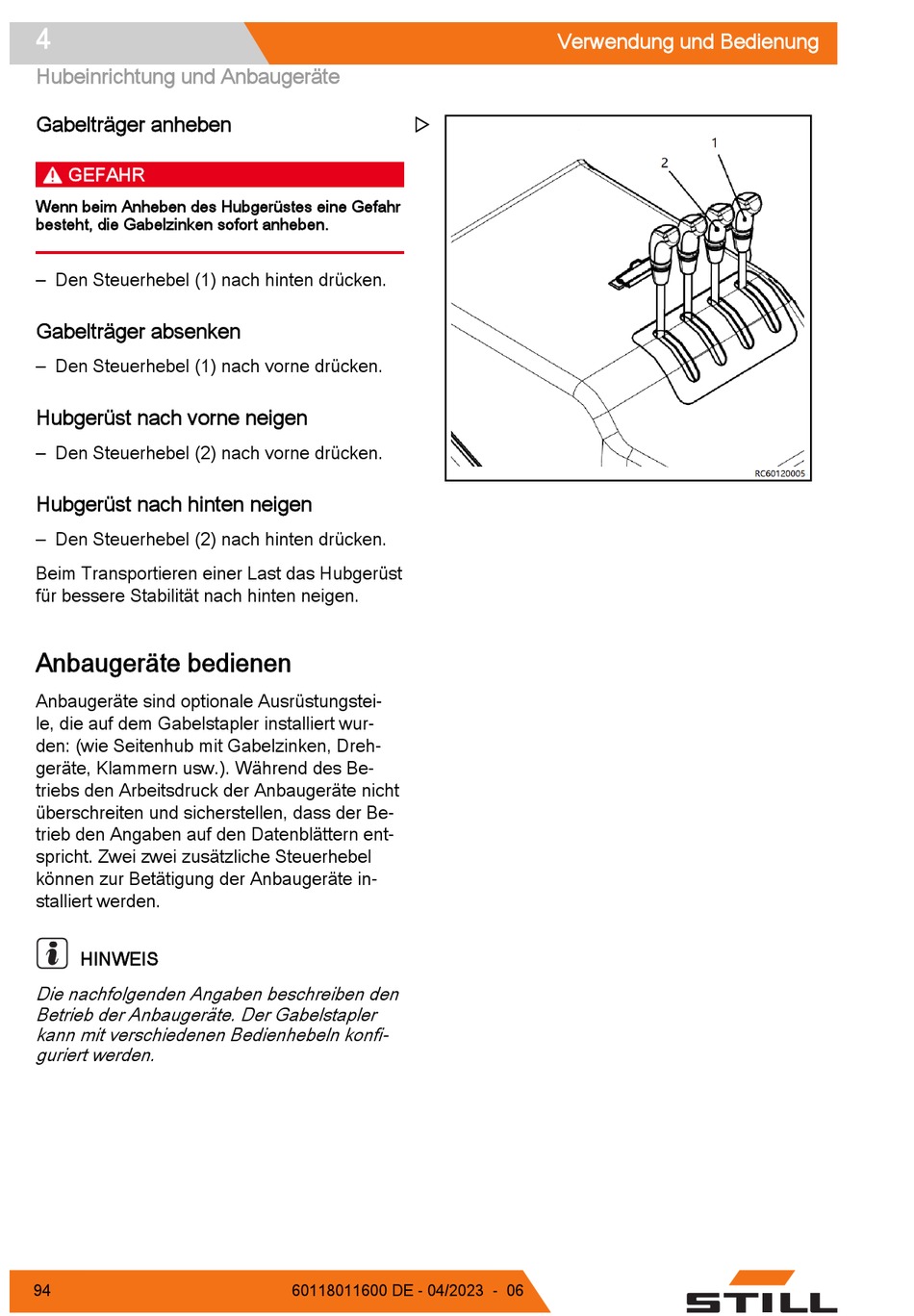

Verwendung und Bedienung
Hubeinrichtung und Anbaugeräte
Gabelträger anheben
GEFAHR
Wenn beim Anheben des Hubgerüstes eine Gefahr
besteht, die Gabelzinken sofort anheben.
– Den Steuerhebel (1) nach hinten drücken.
Gabelträger absenken
– Den Steuerhebel (1) nach vorne drücken.
Hubgerüst nach vorne neigen
– Den Steuerhebel (2) nach vorne drücken.
Hubgerüst nach hinten neigen
– Den Steuerhebel (2) nach hinten drücken.
Beim Transportieren einer Last das Hubgerüst
für bessere Stabilität nach hinten neigen.
Anbaugeräte bedienen
Anbaugeräte sind optionale Ausrüstungstei-
le, die auf dem Gabelstapler installiert wur-
den: (wie Seitenhub mit Gabelzinken, Dreh-
geräte, Klammern usw.). Während des Be-
triebs den Arbeitsdruck der Anbaugeräte nicht
überschreiten und sicherstellen, dass der Be-
trieb den Angaben auf den Datenblättern ent-
spricht. Zwei zwei zusätzliche Steuerhebel
können zur Betätigung der Anbaugeräte in-
stalliert werden.
HINWEIS
Die nachfolgenden Angaben beschreiben den
Betrieb der Anbaugeräte. Der Gabelstapler
kann mit verschiedenen Bedienhebeln konfi-
guriert werden.
94
60118011600 DE - 04/2023 - 06
