Modular Alarm Platform 5000
4.
5.
Warnung!
Um Datenverluste auf der SIM-Karte zu vermeiden, muss das GSM-Modul vor dem
!
Einstecken oder Entfernen der SIM-Karte vom Strom getrennt werden.

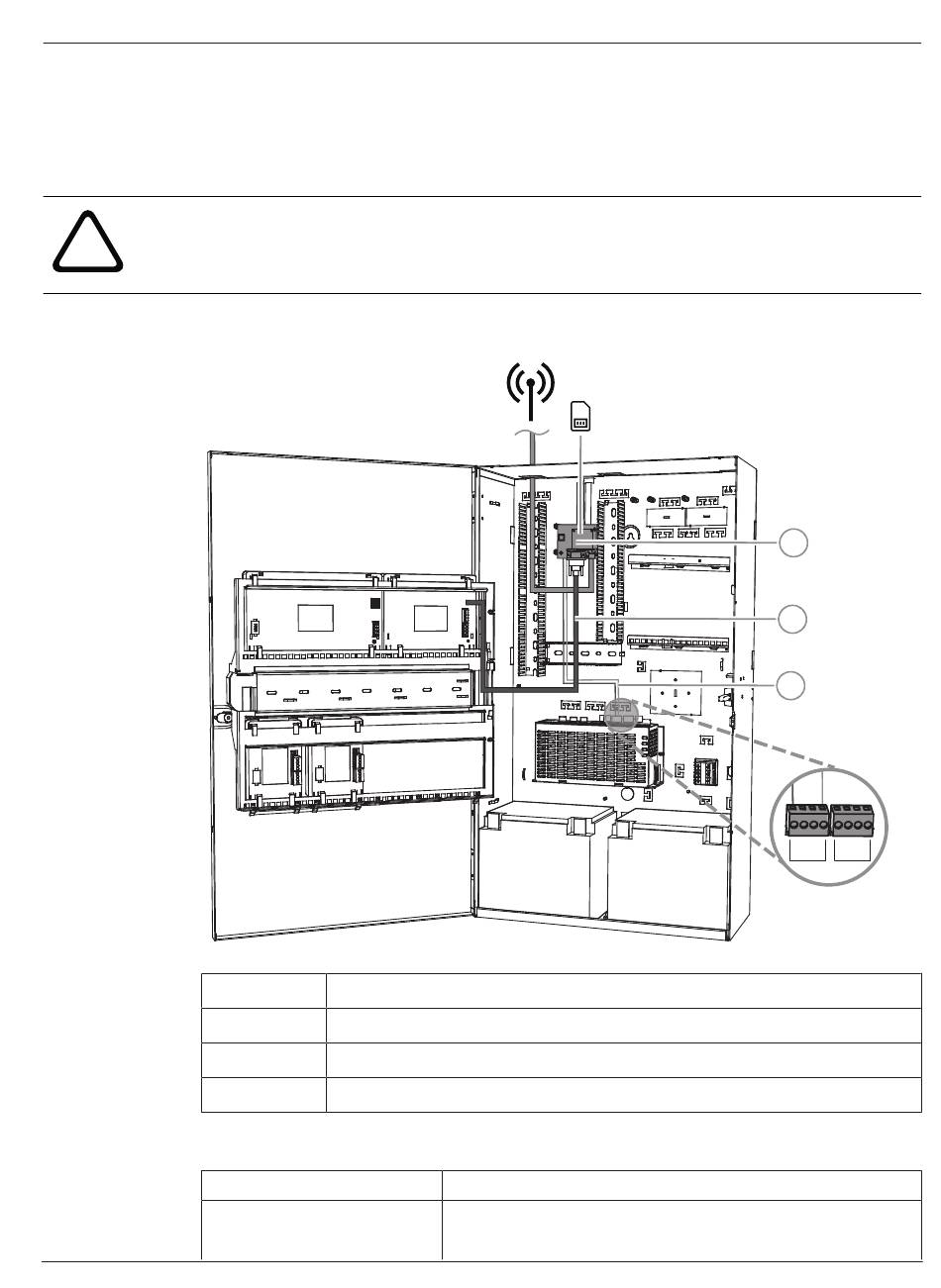

Installieren und Anschließen des Funkmodems
Position
1
2
3
LED-Betriebsstatus
LED-Modus
Dauerhaft aus
Bosch Sicherheitssysteme GmbH
Schließen Sie gegebenenfalls in Ergänzung zur vorhandenen Verdrahtung das schwarz-
rote Kabel an Ausgang A oder B des Netzteils an (Klemme B = Schwarz, Klemme R =
Rot).
Befestigen Sie den kleinen Klappferrit (im Zubehörpaket der MAP5000 Zentrale
enthalten) am schwarz-roten Kabel des Funkmodems in dessen Nähe.
Beschreibung
ITS-MAP0008 Funkmodem
ICP-MAP0152 Serielles Kabel
Netzkabel vom Funkmodem zum Netzteil
Installationshandbuch
(-)
(+)
Betriebsstatus von M-Klemme
M-Klemme ist in einem der folgenden Modi:
–
Herunterfahren
Einbau | de
41
1
2
3
(-)
(+)
B G Y R
B G Y R
A
B
2025-05 | 28 | F.01U.076.193
