Modular Alarm Platform 5000
1
2
4

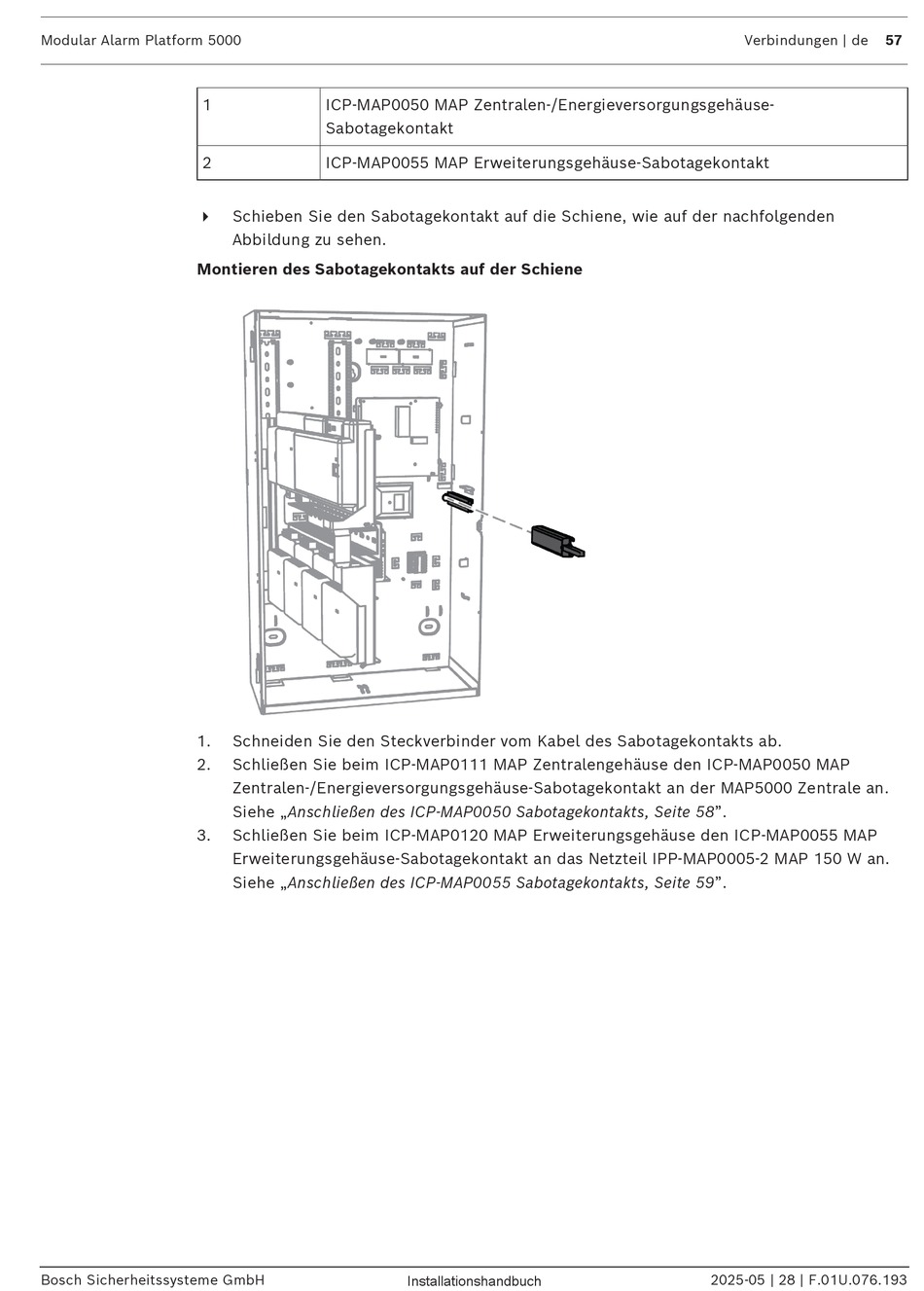

Montieren des Sabotagekontakts auf der Schiene
1.
2.
3.
Bosch Sicherheitssysteme GmbH
ICP-MAP0050 MAP Zentralen‑/Energieversorgungsgehäuse-
Sabotagekontakt
ICP-MAP0055 MAP Erweiterungsgehäuse-Sabotagekontakt
Schieben Sie den Sabotagekontakt auf die Schiene, wie auf der nachfolgenden
Abbildung zu sehen.
Schneiden Sie den Steckverbinder vom Kabel des Sabotagekontakts ab.
Schließen Sie beim ICP-MAP0111 MAP Zentralengehäuse den ICP-MAP0050 MAP
Zentralen‑/Energieversorgungsgehäuse-Sabotagekontakt an der MAP5000 Zentrale an.
Siehe „Anschließen des ICP-MAP0050 Sabotagekontakts, Seite 58".
Schließen Sie beim ICP-MAP0120 MAP Erweiterungsgehäuse den ICP-MAP0055 MAP
Erweiterungsgehäuse-Sabotagekontakt an das Netzteil IPP-MAP0005-2 MAP 150 W an.
Siehe „Anschließen des ICP-MAP0055 Sabotagekontakts, Seite 59".
Installationshandbuch
Verbindungen | de
57
2025-05 | 28 | F.01U.076.193
