Modular Alarm Platform 5000
ICP‑MAP0010 MAP LSN Improved Modul
ICP-MAP0012 MAP CAN-Splitter
IPP-MAP0005-2 MAP Netzteil 150 W
IUI-MAP0001-3 | IUI-MAP0002-3 MAP
Touchscreen-Bedienteil
1
Wenn mindestens ein MAP LSN Improved Modul abgesetzt betrieben wird, muss im selben
MAP Erweiterungsgehäuse ein MAP Netzteil (IPP-MAP0005-2) installiert sein.
2
Für VdS gilt: Touchscreen-Bedienteile für unterschiedliche Bereiche dürfen nicht am selben
BDB angeschlossen sein.
4.1.2

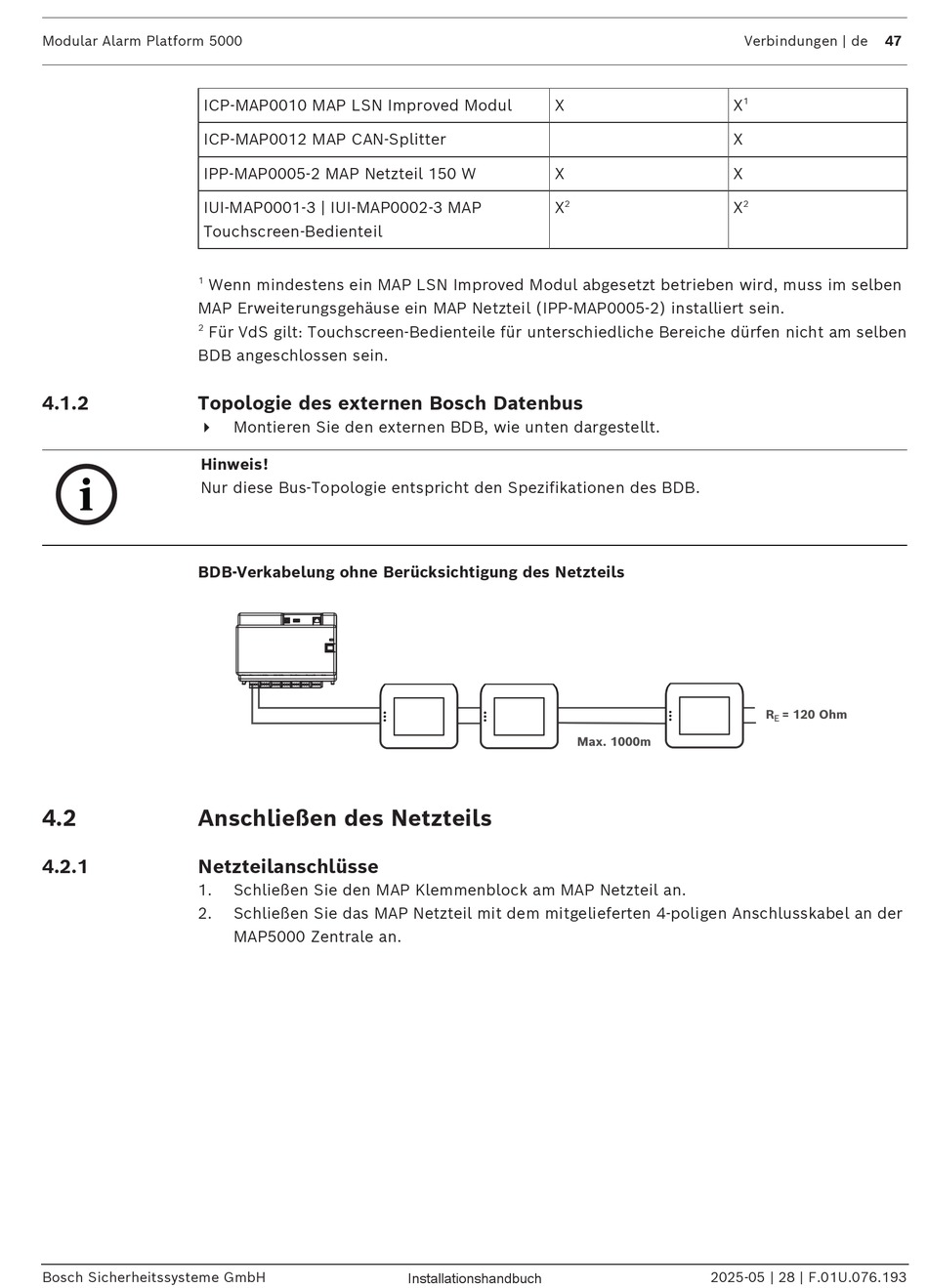

Topologie des externen Bosch Datenbus
4
Hinweis!
i
Nur diese Bus-Topologie entspricht den Spezifikationen des BDB.
BDB-Verkabelung ohne Berücksichtigung des Netzteils
4.2
Anschließen des Netzteils
4.2.1
Netzteilanschlüsse
1.
2.
Bosch Sicherheitssysteme GmbH
Montieren Sie den externen BDB, wie unten dargestellt.
Schließen Sie den MAP Klemmenblock am MAP Netzteil an.
Schließen Sie das MAP Netzteil mit dem mitgelieferten 4-poligen Anschlusskabel an der
MAP5000 Zentrale an.
Installationshandbuch
X
X
2
X
Max. 1000m
2025-05 | 28 | F.01U.076.193
Verbindungen | de
47
1
X
X
X
2
X
R = 120 Ohm
E
