de | Verbindungen

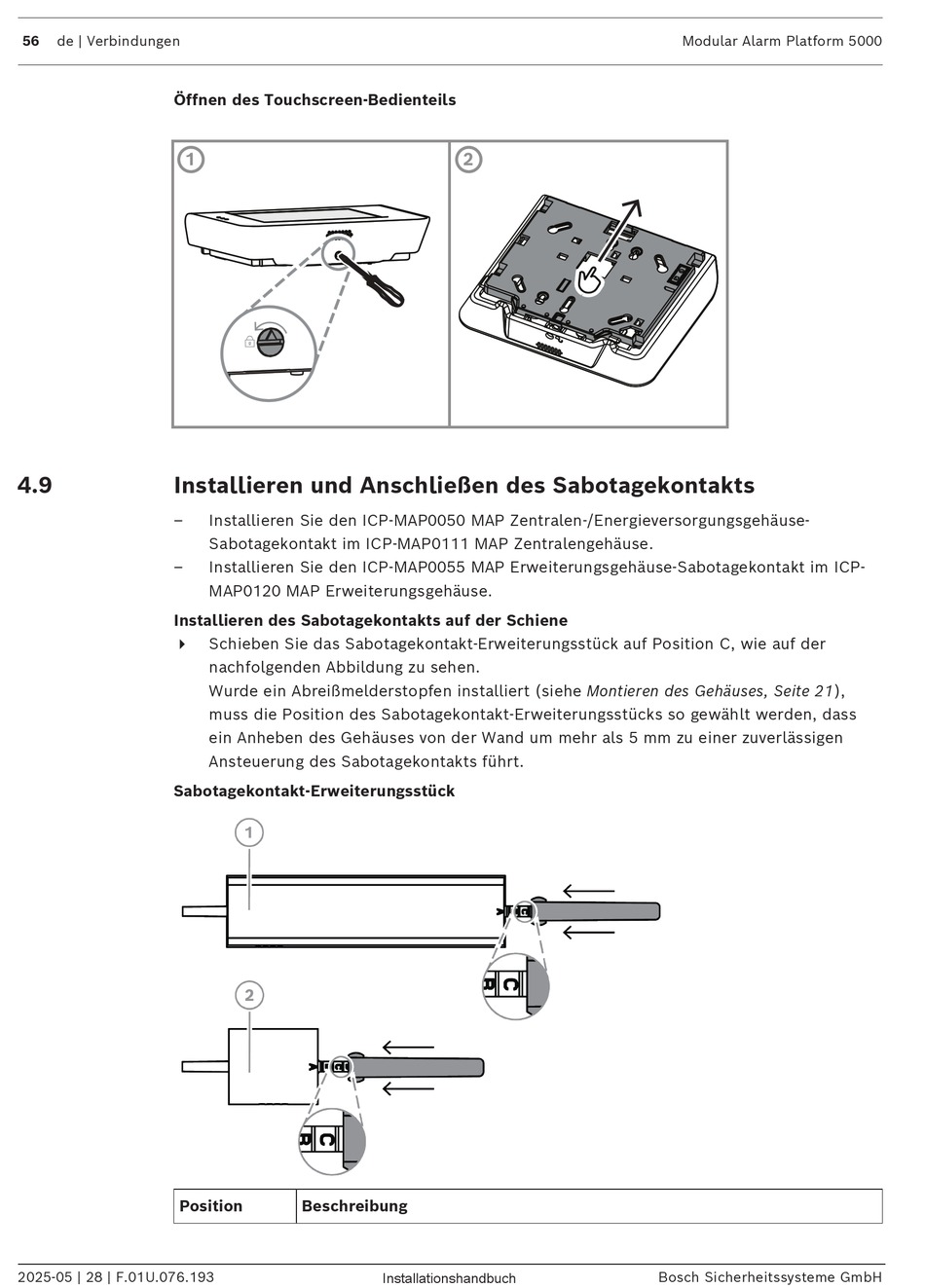

Öffnen des Touchscreen-Bedienteils
1
4.9
Installieren und Anschließen des Sabotagekontakts
–
–
Installieren des Sabotagekontakts auf der Schiene
4
Sabotagekontakt-Erweiterungsstück
Position
2025-05 | 28 | F.01U.076.193
Installieren Sie den ICP-MAP0050 MAP Zentralen‑/Energieversorgungsgehäuse-
Sabotagekontakt im ICP-MAP0111 MAP Zentralengehäuse.
Installieren Sie den ICP-MAP0055 MAP Erweiterungsgehäuse-Sabotagekontakt im ICP-
MAP0120 MAP Erweiterungsgehäuse.
Schieben Sie das Sabotagekontakt-Erweiterungsstück auf Position C, wie auf der
nachfolgenden Abbildung zu sehen.
Wurde ein Abreißmelderstopfen installiert (siehe Montieren des Gehäuses, Seite 21),
muss die Position des Sabotagekontakt-Erweiterungsstücks so gewählt werden, dass
ein Anheben des Gehäuses von der Wand um mehr als 5 mm zu einer zuverlässigen
Ansteuerung des Sabotagekontakts führt.
Beschreibung
Installationshandbuch
2
Modular Alarm Platform 5000
