Modular Alarm Platform 5000
3.

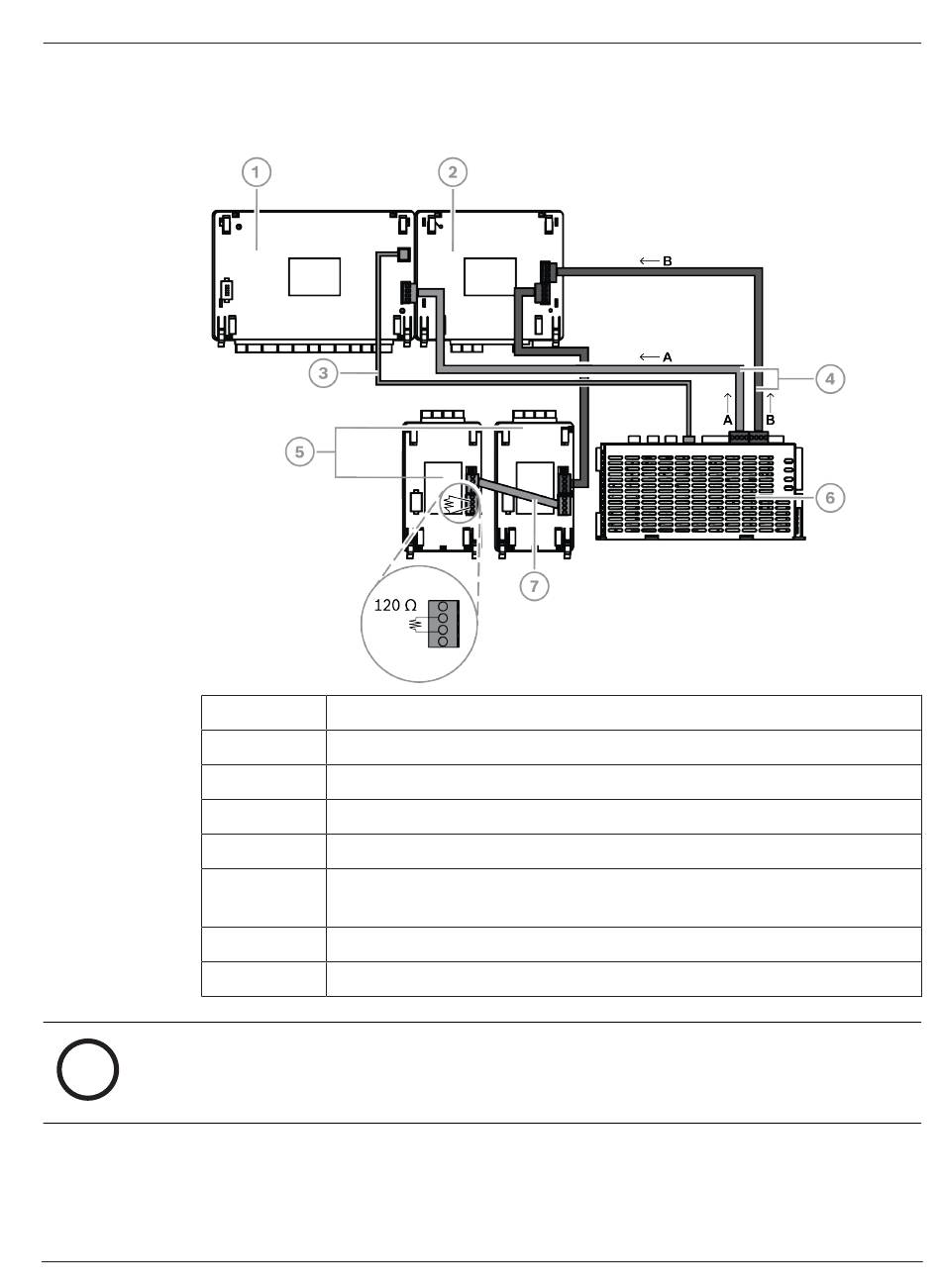

Interne BDB-Verbindungen
Position
1
2
3
4
5
6
7
Hinweis!
i
Die Reihenfolge der Systemmodule auf dem in der Abbildung dargestellten BDB ist nicht
obligatorisch. Es sollte eine möglichst symmetrische Lastverteilung an Ausgang A und B des
Netzteils sichergestellt werden.
Bosch Sicherheitssysteme GmbH
Schließen Sie einen 120‑Ohm-Abschlusswiderstand an das letzte Modul an jedem BDB
an.
Beschreibung
MAP5000 Zentrale
ICP-MAP0007-2 MAP Koppler DE
ICP-MAP0146 Netzkabel für Zentrale
ICP-MAP0132 Datenbus-Kabel, lang
ICP-MAP0010 LSN Improved Modul oder ICP-MAP0012 MAP BDB/CAN-
Splitter
IPP-MAP0005-2 MAP Netzteil 150 W
ICP-MAP0134 Datenbus-Kabel, kurz
Installationshandbuch
Verbindungen | de
45
2025-05 | 28 | F.01U.076.193
