Modular Alarm Platform 5000

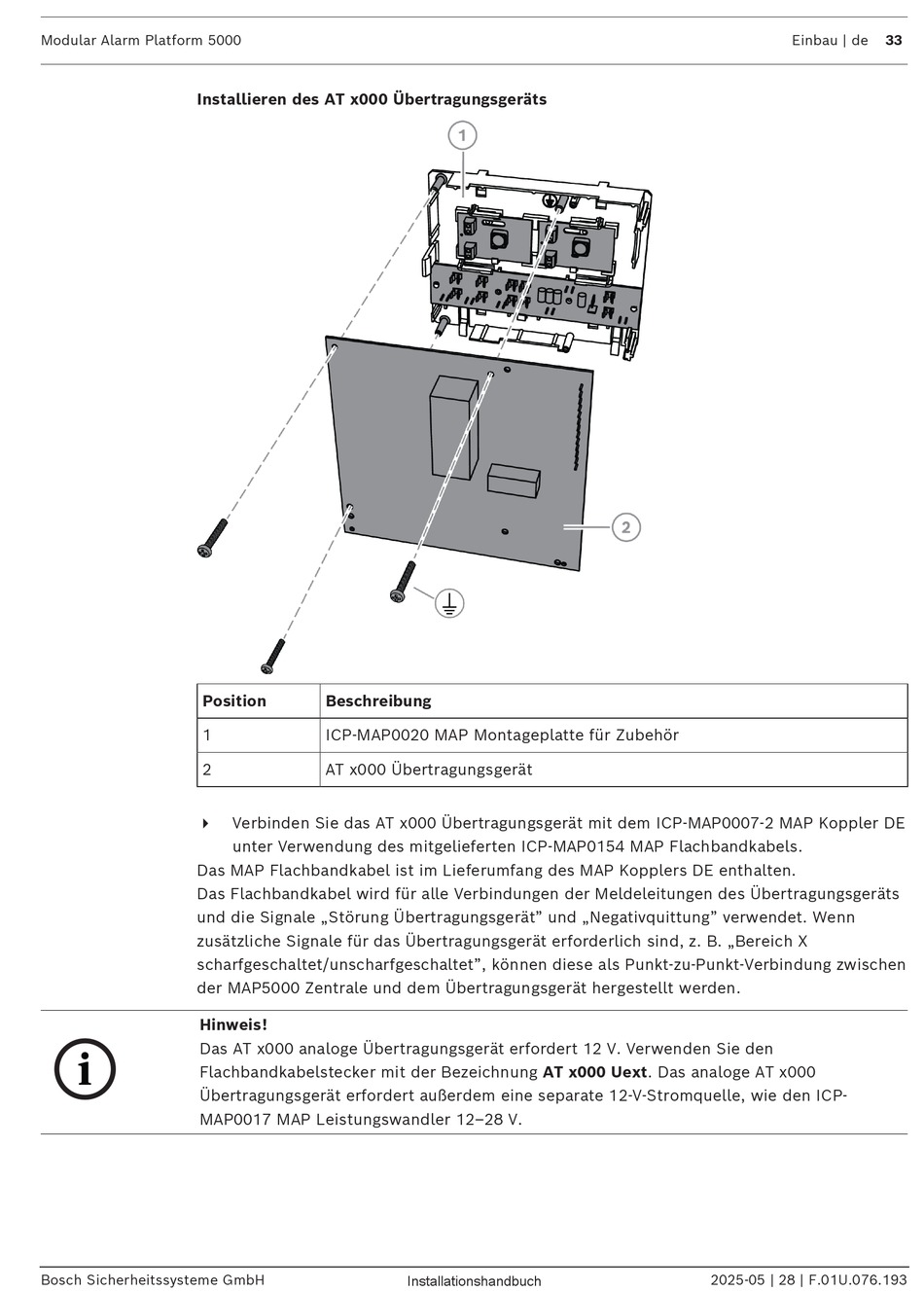

Installieren des AT x000 Übertragungsgeräts
Position
1
2
4
Das MAP Flachbandkabel ist im Lieferumfang des MAP Kopplers DE enthalten.
Das Flachbandkabel wird für alle Verbindungen der Meldeleitungen des Übertragungsgeräts
und die Signale „Störung Übertragungsgerät" und „Negativquittung" verwendet. Wenn
zusätzliche Signale für das Übertragungsgerät erforderlich sind, z. B. „Bereich X
scharfgeschaltet/unscharfgeschaltet", können diese als Punkt-zu-Punkt-Verbindung zwischen
der MAP5000 Zentrale und dem Übertragungsgerät hergestellt werden.
Hinweis!
Das AT x000 analoge Übertragungsgerät erfordert 12 V. Verwenden Sie den
i
Flachbandkabelstecker mit der Bezeichnung AT x000 Uext. Das analoge AT x000
Übertragungsgerät erfordert außerdem eine separate 12‑V‑Stromquelle, wie den ICP-
MAP0017 MAP Leistungswandler 12–28 V.
Bosch Sicherheitssysteme GmbH
Beschreibung
ICP-MAP0020 MAP Montageplatte für Zubehör
AT x000 Übertragungsgerät
Verbinden Sie das AT x000 Übertragungsgerät mit dem ICP-MAP0007-2 MAP Koppler DE
unter Verwendung des mitgelieferten ICP-MAP0154 MAP Flachbandkabels.
Installationshandbuch
Einbau | de
33
2025-05 | 28 | F.01U.076.193
