EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
Torblatt
4.14 Montage der Endlagendämpfer und Einstellung der Überwachungsschalter
JANSEN TORE GMBH & CO. KG
SEITE 26 VON 31

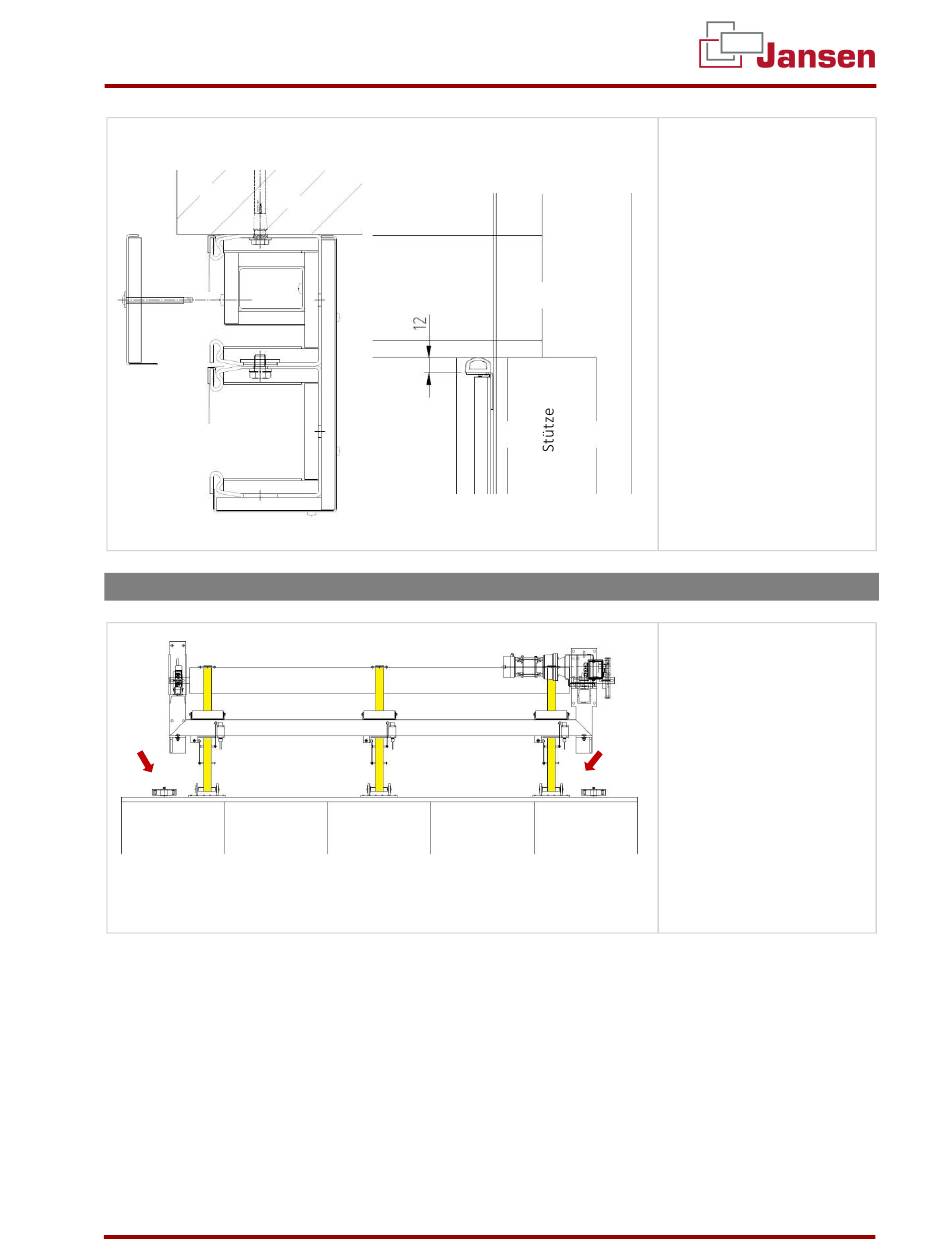

87. Im Bereich der Stütze
wird die Führungs-
schiene zusätzlich ver-
kleidet
88. Abdeckleiste an die
wandseitige Führungs-
schiene anlegen (Kürze-
rer Schenkel zur Wand)
89. Zwischen dem unteren
Torblattlabyrinth des
Wandflügels und dem
Haltewinkel der Abdeck-
leiste 12mm Luft lassen
90. Abdeckleiste befestigen
91. Torblatt ca. 10-20 mm
über die lichte Öffnung
fahren
92. Endlagendämpfer oben
auf das Torblattlaby-
rinth aufsetzten
93. Den Endlagendämpfer
mittig zwischen Ende
Torblatt und letzter
Gurtführung setzen und
montieren
