EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"

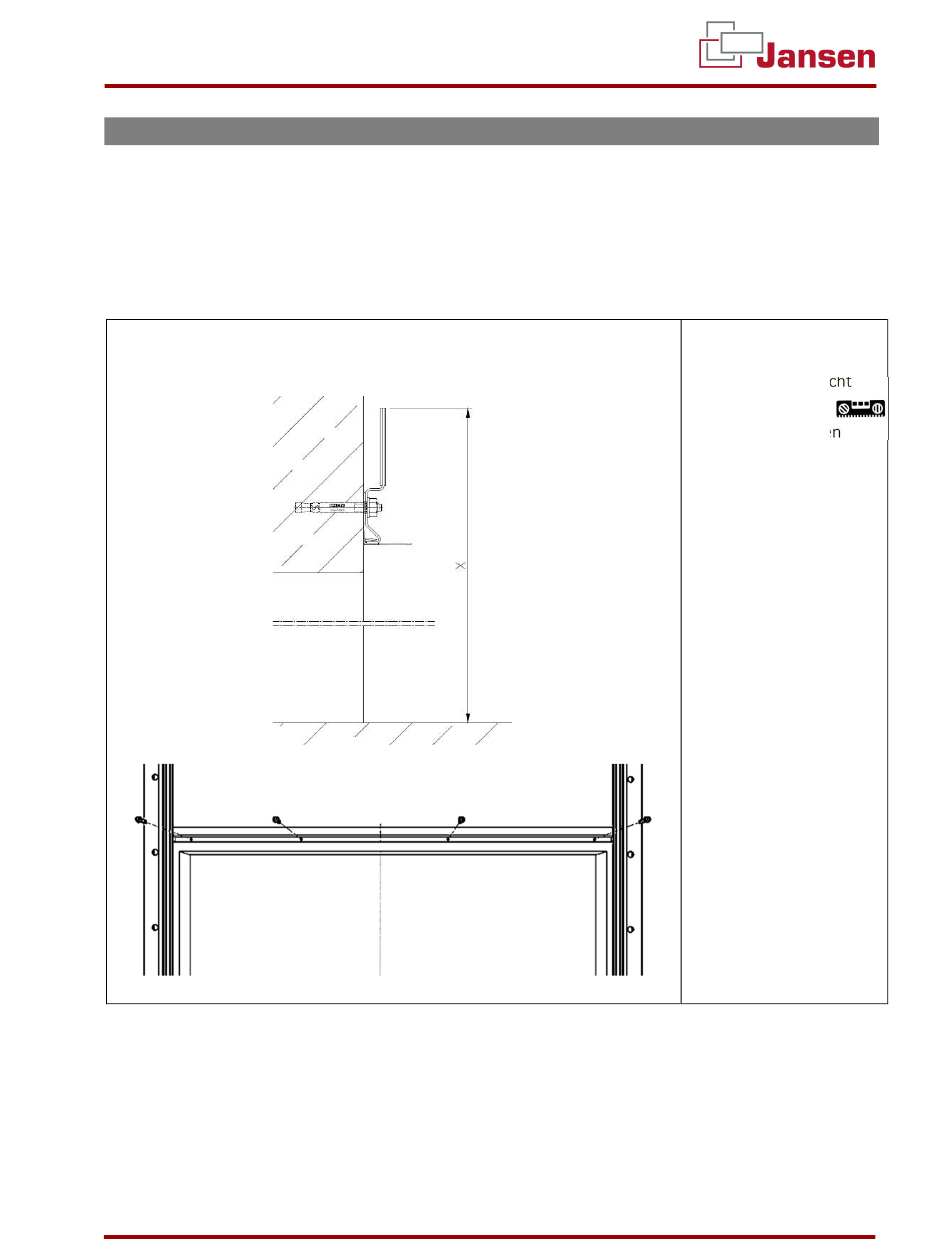

4.4 Montage Sturzlabyrinth
In der Ausführungszeichnung prüfen, ob das Torblatt über die Höhe des Sturzlabyrinthes geöffnet werden
kann:
-
Ja, dann mit der Montage der Antriebseinheit weitermachen und die Montage des Sturzlabyrinthes
später durchführen.
-
Nein, das Sturzlabyrinth nach Angaben der beiliegenden Zeichnung (z.B. Werk- und Montagepla-
nung) montieren.
X= Stützenhöhe + Torblatthöhe (wandseitiger Flügel) - 22)
JANSEN TORE GMBH & CO. KG
SEITE 11 VON 31
2. Wert X berechnen
3. Sturzlabyrinth mittig der
Laibung waagerecht
ausrichten
4. Alle vorhandenen
Bohrungen nutzen
und das Sturzlabyrinth
in allen vorhandenen
Bohrungen festdübeln
mit.
Bolzenankern
VERSIONSTAND 08.05.2025
