EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"

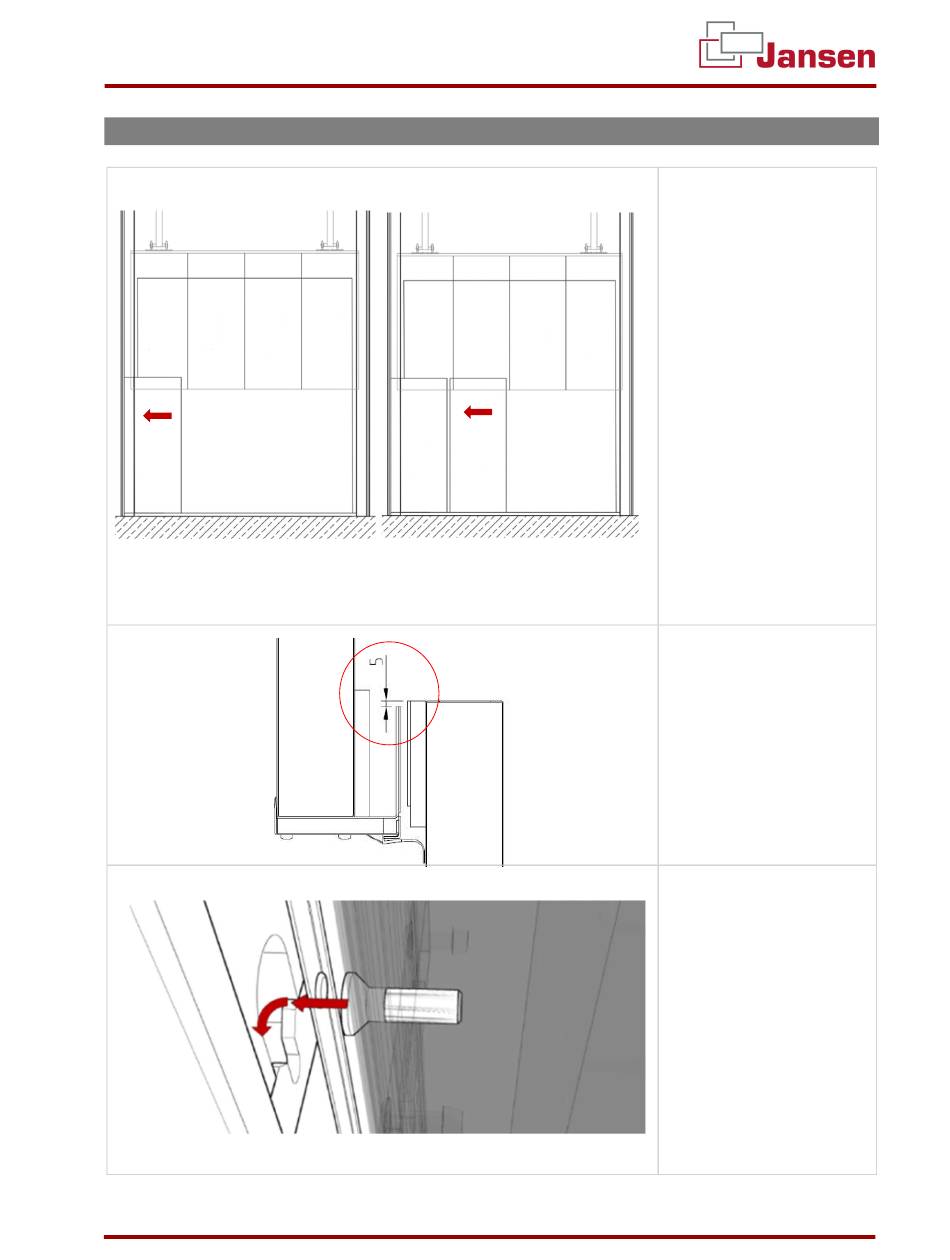

4.9 Montage Torblatt (Boden)
Hinweis: Torblatt auf der ganzen Breite für zusammenbau vorrübergehend
min. 50mm unterfüttern!
JANSEN TORE GMBH & CO. KG
SEITE 20 VON 31
58. Erstes Torelement
des unteren Torblat-
tes links bis zum An-
schlag in die Füh-
rungsschiene einset-
zen! Links mit der
höchsten Zahl begin-
nen
59. Weitere Torelemente
des unteren Torblat-
tes (außer die letzten
beiden) über das
Stecksystem einhän-
gen
60. Torblatt muss so un-
terfüttert werden, so
dass die Oberkante
des unteren Torblatts
min. 5mm über dem
Wandseitigen Tor-
blatt steht
61. Die Elemente werden
über ein Stecksystem
miteinander verbun-
den
62. Die Elemente werden
nacheinander von
oben in das nächste
Element eingehakt
VERSIONSTAND 08.05.2025
