EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"

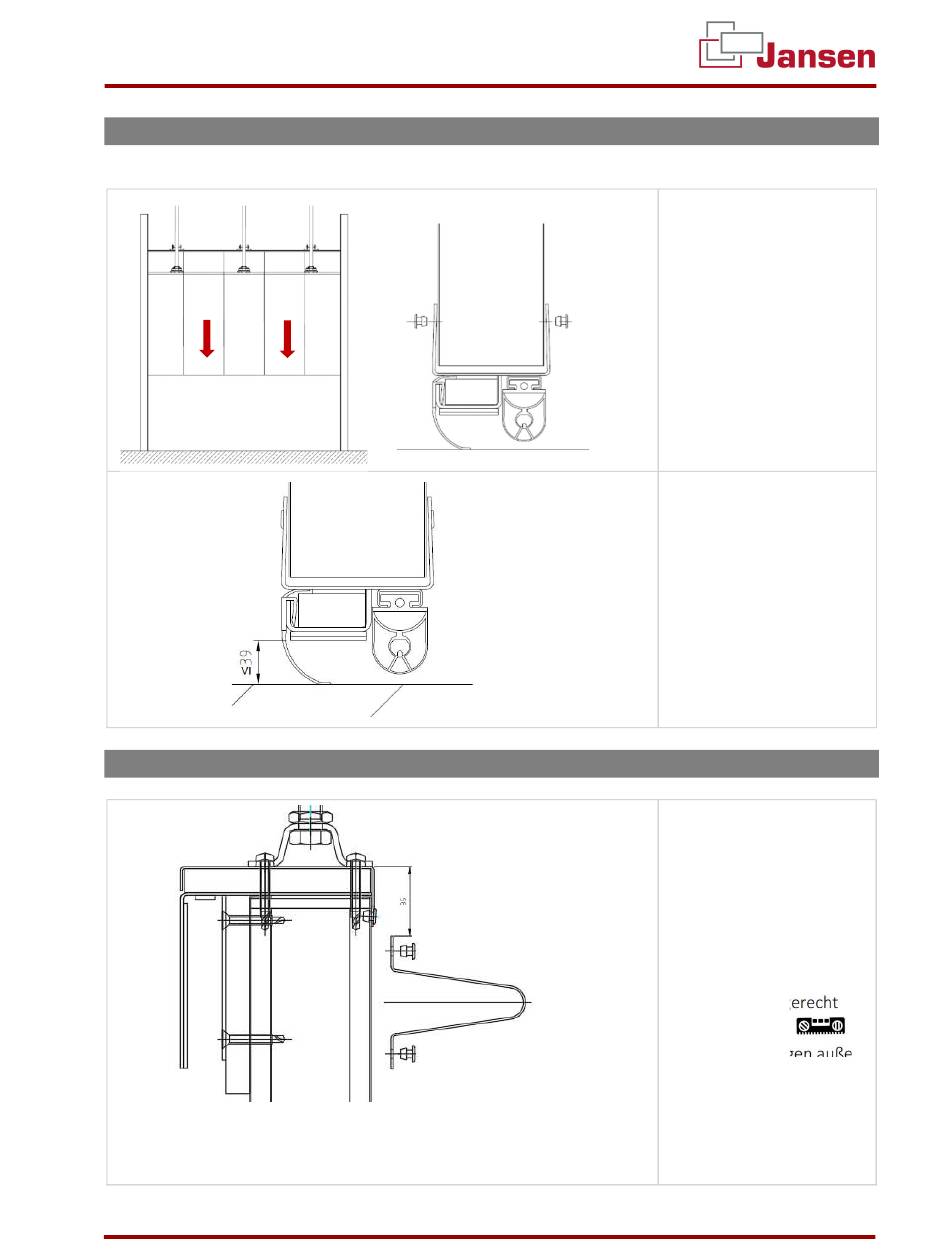

4.10 Montage Abschlusskappe (Bodenelement)
4.11 OPTIONAL: Montage Versteifungsprofil
JANSEN TORE GMBH & CO. KG
SEITE 24 VON 31
76. Tor so weit senken, da-
mit die Abschlusskappe
befestigt werden kann
77. Abschlusskappe mittig
ausrichten
78. Mit dem Bodenelement
vernieten
(Blindniet ø4x10)
79. Die Bodenspalte sind
zwingend einzuhalten
OPTIONAL:
80. Das Versteifungsprofil
mittig unter die Abdeck-
kappe des Bodenflügels
montieren.
81. Das Profil ca. 35 mm
vom Torblattlabyrinth
versetzt waagerecht
montieren.
82. Die 8 Bohrungen außen
mit Stahl-Nieten
ø4,8x10, alle anderen
Bohrungen mit Alu-Nie-
ten ø4,8x10.
VERSIONSTAND 08.05.2025
