EINBAU- UND MONTAGEANLEITUNG
FEUER- UND RAUCHSCHUTZABSCHLUSS

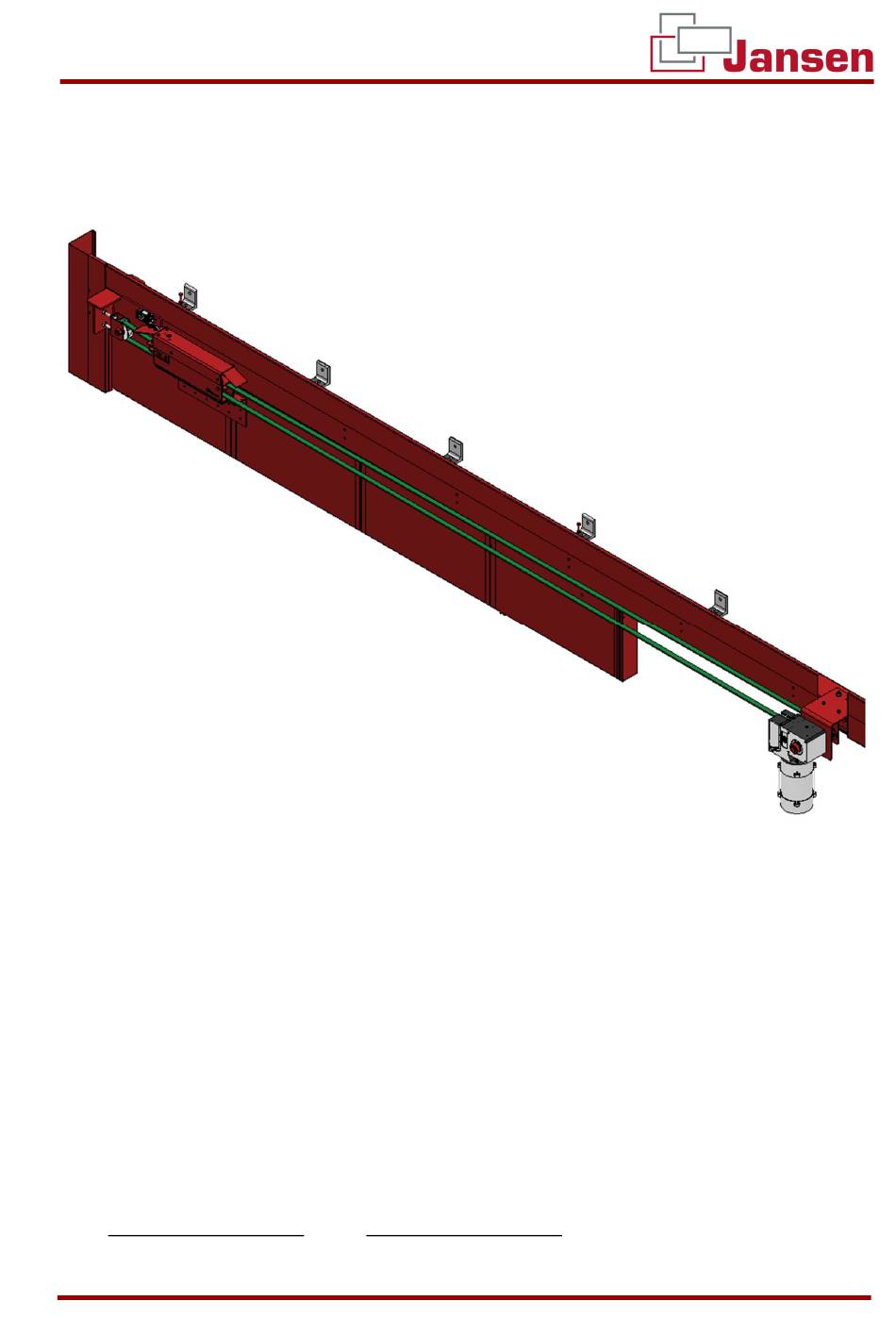

SCHIEBETOR „ORPHEUS" - Zusatz Öffnungshilfe
JANSEN TORE GMBH & CO. KG
AM WATTBERG 51 | 26903 SURWOLD |
TEL.: +49 4965 8988 0 | FAX: +49 4965 8988 88 |
MAIL: INFO@JANSENTORE.COM | WEB: WWW.JANSENTORE.COM
JANSEN TORE GMBH & CO. KG
SEITE 1 VON 7
VERSIONSTAND 03.11.2022
Inhaltsverzeichnis
Verwandte Anleitungen für Jansen ORPHEUS
Inhaltszusammenfassung für Jansen ORPHEUS
- Seite 1 EINBAU- UND MONTAGEANLEITUNG FEUER- UND RAUCHSCHUTZABSCHLUSS SCHIEBETOR „ORPHEUS“ - Zusatz Öffnungshilfe JANSEN TORE GMBH & CO. KG AM WATTBERG 51 | 26903 SURWOLD | TEL.: +49 4965 8988 0 | FAX: +49 4965 8988 88 | MAIL: INFO@JANSENTORE.COM | WEB: WWW.JANSENTORE.COM JANSEN TORE GMBH &...
-
Seite 2: Inhaltsverzeichnis
EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ - Zusatz Öffnungshilfe 1 Inhaltsverzeichnis Inhaltsverzeichnis ................................2 Montageanleitung ................................3 Montagesymbole und -abkürzungen ..........................3 Hinweise vor Montagebeginn ............................3 Montage der Öffnungshilfe ............................... 4 JANSEN TORE GMBH & CO. KG SEITE 2 VON 7... -
Seite 3: Montageanleitung
EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ - Zusatz Öffnungshilfe 2 Montageanleitung 2.1 Montagesymbole und -abkürzungen Im Laufe der Montageanleitung werden folgende Symbole und Abkürzungen verwendet: Symbol / Bedeutung Abküzung Das mit dem Symbol versehene Bauteil ist waagerecht auszurichten bzw. zu montieren... -
Seite 4: Montage Der Öffnungshilfe
EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ - Zusatz Öffnungshilfe 2.3 Montage der Öffnungshilfe 1. Motor mit Konsole durch die vorge- bohrten Bohrungen in der Lauf- schiene befestigen. (2x Schlossschraube M10x25 + U-Scheibe + Mutter) Konsole vom Zahnriemenkonsole nach Abbildung ausrichten, dafür die 2 dafür vorgesehenen Boh-... - Seite 5 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ - Zusatz Öffnungshilfe Zahnriemenklemmer auf die Kon- sole montieren (Senkschraube M6x20 + Sperrzahnmutter) Innenliegenden Stellring lösen Welle mit Stellring entfernen (Achtung: Zahnriemenscheibe fest- halten und Flansch zum Motor zei- gend!) Zahnriemen um die Riemenscheibe legen 10.
- Seite 6 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ - Zusatz Öffnungshilfe 12. Konsole der Umlenkrolle, durch die Ausklinkung der Laufschienenver- kleidung, an die vorgesehenen Boh- rungen in der Laufschiene befesti- (2x Schlossschraube M10x25 + U- Scheibe + Mutter) 13. Umlenkrolle mit umlaufenden Zahnriemen an die Konsole montie- ren (Mutter M10) 14.
