EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
JANSEN TORE GMBH & CO. KG
SEITE 18 VON 31

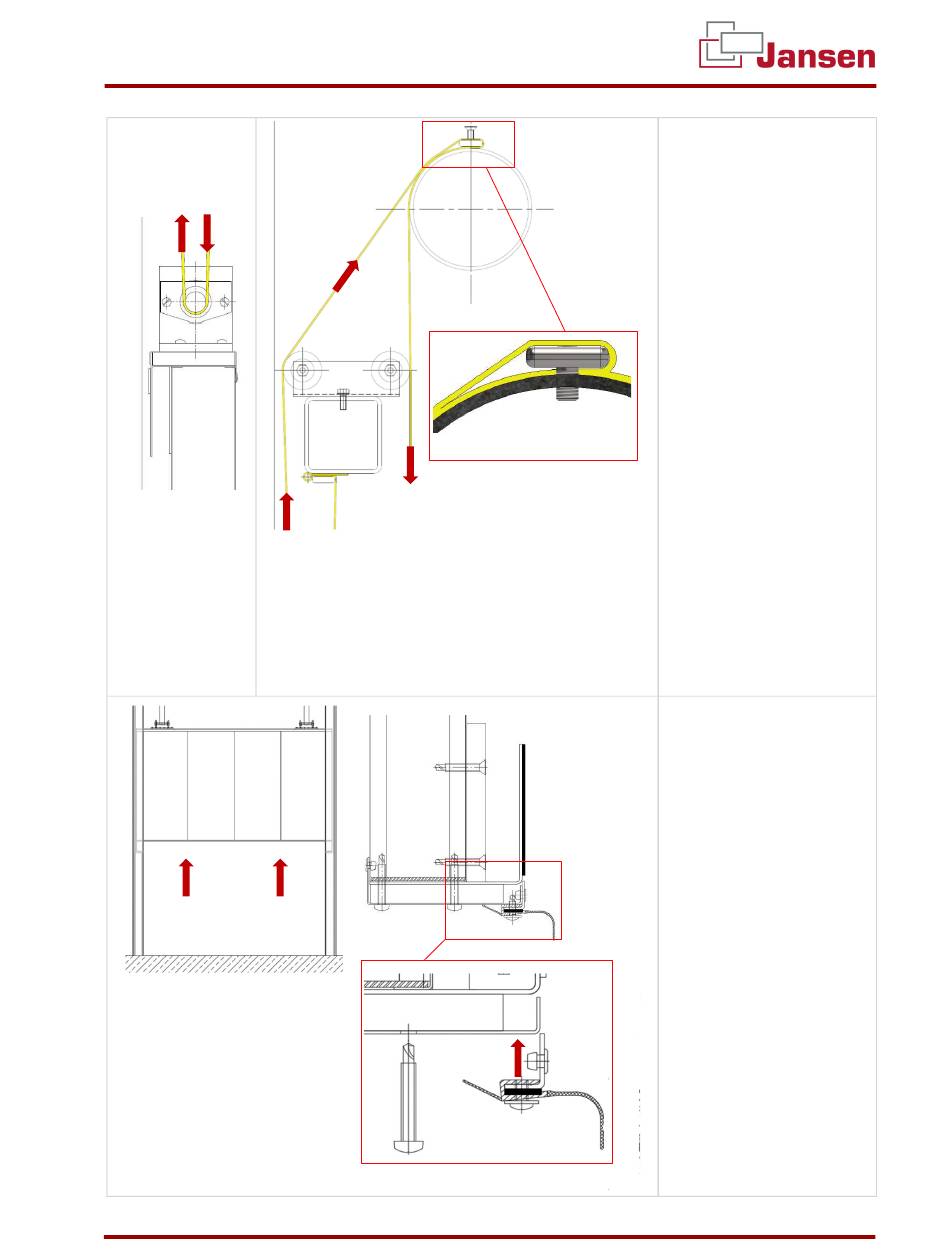

44. Gurt zur Umlenkung des
Wandseitgen Torblattes
führen
45. Gurt um die Umlenkung
legen und wieder nach
oben zur Wickelwelle
(siehe Abbildung)
46. Schrauben der Klemm-
platte auf der Welle lö-
sen
47. Gurt einmal um die
Klemmplatte wickeln
48. Die Schrauben der
Klemmplatte auf der
Wickelwelle festziehen
49. Bei allen Gurten wieder-
holen
50. Alle Gurte senkrecht
ausrichten und gleich-
mäßig strammziehen
51. Torblatt hochfahren
52. Unteres Labyrinthprofil
mittig zum Torblatt aus-
richten und in den vor-
gebohrten Bohrungen
befestigen
(Bohrschraube ø4,8x32)
(Blindniet ø4x10)
53. Dichtungsprofil unter
dem Torblattlabyrinth
befestigen mit Blindniet
Ø4x10
VERSIONSTAND 08.05.2025
