EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"

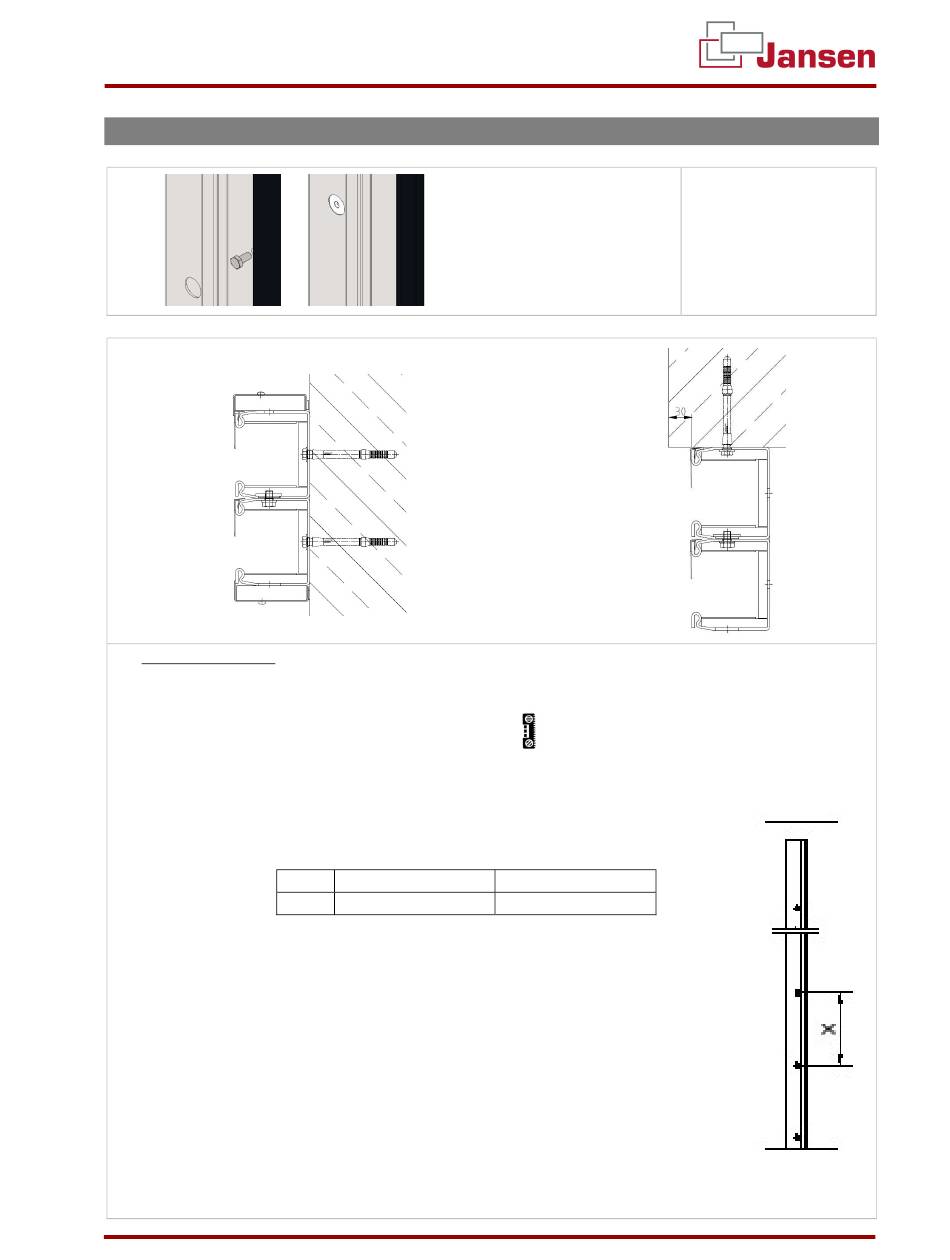

4.3 Montage der seitlichen Führungsschienen
Hinweis: Sturzlabyrinth dient als Abstandsmaß zwischen den Führungsschienen
Montagesituation 1
1. Bei Unebenheiten:
a. Meterriss am höchsten Punkt ausrichten!
b. Am Sturz den äußersten Punkt annehmen (Laufschienen ggf. unterfüttern)
2. Wandseitige Führungsschiene senkrecht ausrichten
3. Führungsschiene mit Schraubzwinge festsetzen
4. Bei Montagesituation 2: min. 30 mm Randabstand!
5. Nächsten Führungsschiene mit Sechskantschraube M10x13 am wandseitigen Einlauf alle
710mm befestigen
EI
Bei Verwendung von Kompaktdübeln Hilti HKD M8x30
für Betonwände ist der Abstand X=710mm anzuwenden
(Siehe Anleitung für Kompaktdübel)
JANSEN TORE GMBH & CO. KG
Montagesituation 2
Montagesituation 1
90 X=710
2
SEITE 10 VON 31
Montagesituation 2
X=710
1. Führungsschienen
voneinander tren-
nen. Sechskant-
schraube M10x13 lö-
sen
